新品

柵極驅動器搭配1200 V碳化硅SiC

功率開關的半橋配置評估板

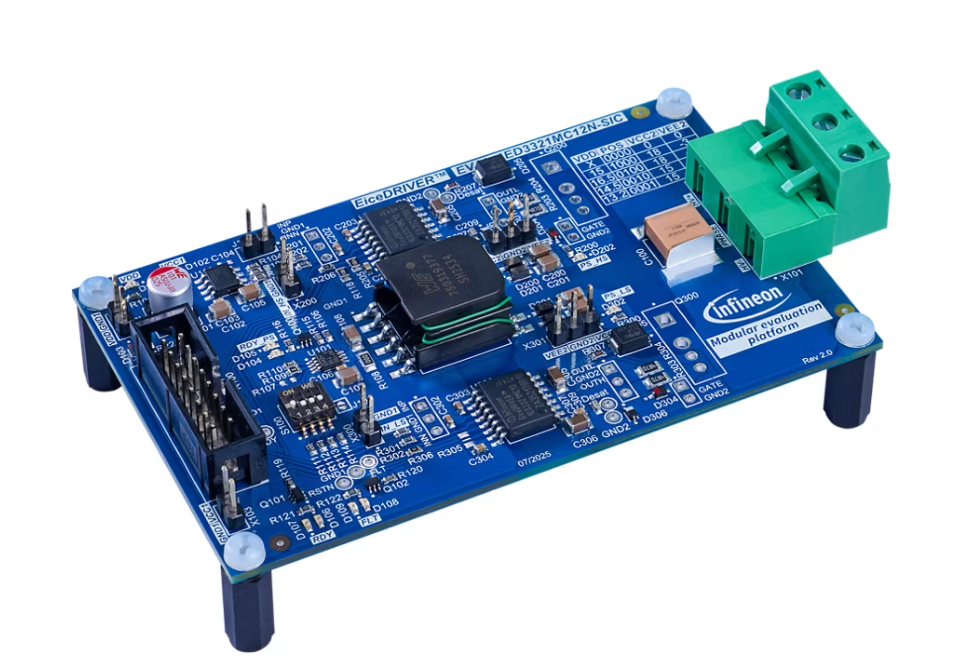

英飛凌EVAL-1ED3321MC12N-SIC評估板是模塊化評估平臺的一部分，可簡化EiceDRIVER 1ED3321MC12N柵極驅動器與功率開關在半橋配置下的測試驗證。該評估板可獨立工作，也可插入EVAL-DCLINK-DPT主板，幫助設計工程師測量參數或進行雙脈沖測試（DPT），并且兼容EiceDRIVER 1ED332xMC12N全系列IC。

產品型號：

■EVAL-1ED3321MC12N-SIC

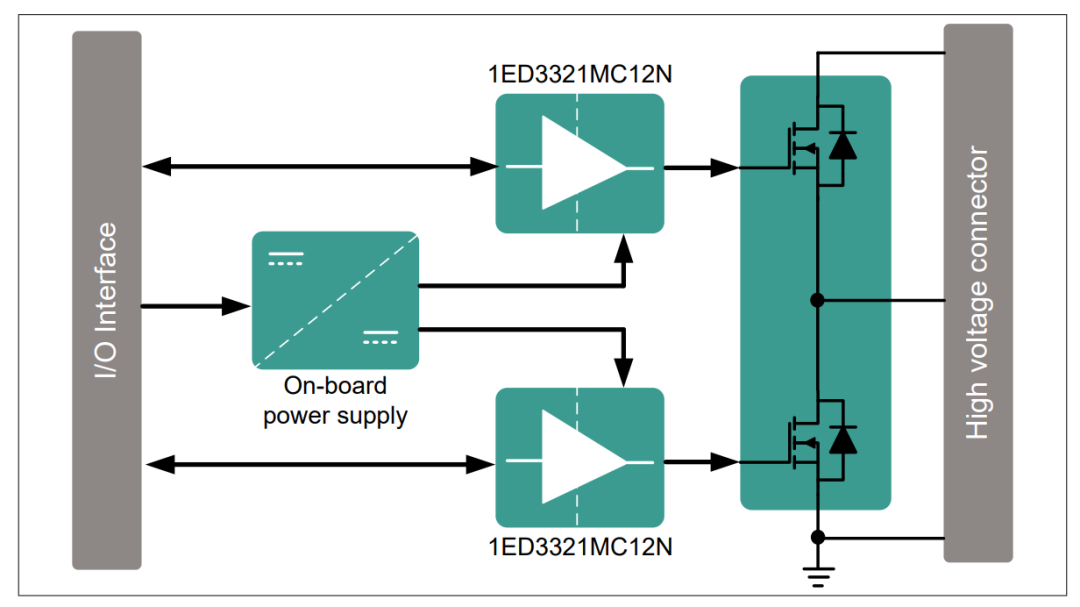

產品框圖

產品特性

單通道隔離式柵極驅動器

最大輸出電壓40V

適用于高達2300V的Si和SiC開關器件

高共模瞬態抗擾度>3kV/μs

11V/12V欠壓鎖定保護

85ns傳輸延遲（輸入35ns）

應用價值

評估板搭載一顆CoolSiC G2 1200V SiC MOSFET (IMZC120R017M2H)以及一個采用2EP130R變壓器驅動器的隔離電源

僅需連接至EVAL-DCLINK-DPT主板，即可實現高級測試功能

便于測量，配置簡單直接

板載包含電源

競爭優勢

只需連接至EVAL-DCLINK-DPT主板即可開啟高級測試體驗

憑借精確的VCEsat(DESAT)檢測實現卓越的保護功能

在嚴苛環境中擁有超過3 kV/μs的CMTI表現

應用領域

工業電機驅動與控制

光伏

不間斷電源

電動汽車充電

伺服電機驅動與控制

家用空調

通用電機驅動

單相組串式逆變器解決方案

電池儲能系統
