隨著汽車電子系統的日益復雜，PSI5 協議在安全氣囊、底盤控制、動力總成等領域的應用越來越廣泛。面對控制器缺失、測試環境不完整、仿真需求多樣等挑戰，虹科PSI5模擬器以其強大的仿真、測試與分析能力，成為工程師手中不可或缺的研發測試工具。

01

行業背景

“

汽車傳感器開發的現實挑戰

在現代汽車電子系統開發中，傳感器作為感知層的核心部件，其通信協議的驗證測試面臨多重挑戰：

控制器缺失：在傳感器開發早期階段，物理ECU控制器往往尚未就緒，工程師無法驗證傳感器的協議兼容性，導致開發周期被迫延長

測試環境復雜度高：汽車傳感器通信涉及PSI5, SENT, SPI等多種協議，不同協議對時序、電氣特性、數據格式的要求各異

配置信息冗余：PSI5 配置中的常規信息,包括但不限于：編程模式啟用標志和相關信息、總線通訊模式或異步通訊模式相關信息（如總線速率、同步脈沖電壓等）

數據溯源與分析瓶頸：傳統測試手段難以將數字通信數據與底層電壓/電流波形進行關聯分析，一旦出現通信異常，故障定位效率低下

“

PSI5協議的優勢與廣泛應用

虹科PSI5模擬器的能夠?yàn)槠噦鞲衅魍ㄐ盘峁?span style="color:rgb(76,74,74);">低成本、高可靠性的驗證手段。

相較于CAN、FlexRay等高速網絡協議：

PSI5在傳感器接口層面實現了"夠用且經濟"的平衡

相較于SENT等單向協議：

PSI5的雙向通信能力支持更復雜的診斷和配置

相較于傳統模擬信號：
其數字編碼方式顯著提升了抗干擾能力和數據完整性，具備供電與數據傳輸一體化、拓?fù)浣Y(jié)構靈活等顯著優勢

02

虹科PSI5模擬器應用案例

應用場景一：

安全氣囊系統硬件在環（HiL）仿真

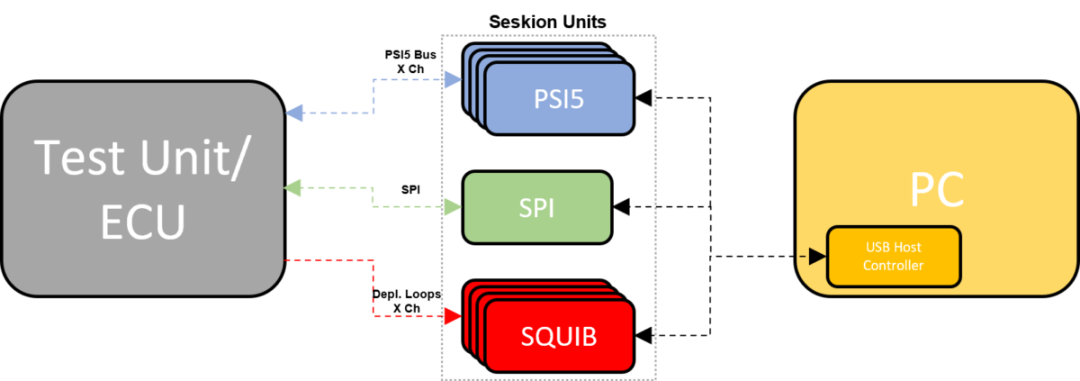

在安全氣囊ECU開發過程中，需要構建完整的HiL測試環境。系統通過仿真軟件計算碰撞模型，生成理論加速度/壓力數據曲線，經由PSI5模擬器轉換并注入被測ECU。

虹科方案

虹科PSI5模擬器支持ECU仿真模式，可模擬多路PSI5傳感器信號（如左前、右前、中央碰撞傳感器），同時配合虹科SPI模擬器，模擬內部加速度傳感器。所有通道數據通過統一的上位機軟件配置，實現微秒級時間同步，精確復現碰撞場景下的多傳感器數據融合過程。

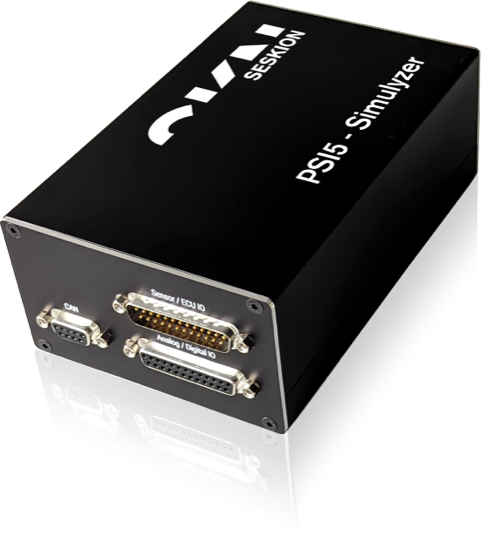

虹科PSI5模擬器

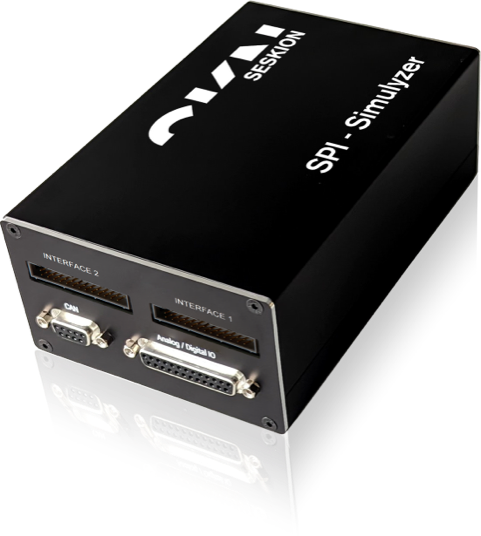

虹科SPI模擬器

應用價值：

在物理ECU樣件尚未到位時，即可完成傳感器協議兼容性驗證和碰撞算法初步測試，將開發周期縮短30%以上。

應用場景二：

CPS傳感器性能測試與產線EOL驗證

在底盤位置傳感器（CPS）、壓力傳感器等部件的實驗室性能測試（靜態精度、線性度、動態響應）和產線EOL測試中，需要模擬ECU與傳感器建立通信，采集并解析PSI5數據為物理量，供上位機測試軟件調用。

虹科方案

在實驗室環境中，使用虹科PSI5模擬器的ECU模式替代真實ECU，通過GUI軟件配置通訊參數，實時采集傳感器數據并解析。

在產線EOL中，可同時部署兩個PSI5盒子并行測試，提升節拍效率；上位機也可通過LabVIEW API集成，實現測試流程自動化。

應用價值：

消除對真實ECU的依賴，降低測試成本

支持最多5個PSI5盒子級聯，滿足大批量產線測試需求

應用場景三：

EMC電磁兼容性與長期穩定性測試

在EMC暗室或氣候箱中，需要對傳感器進行抗擾度測試和長期穩定性測試，驗證其在復雜電磁環境或極端溫度條件下的通信可靠性。

虹科方案

虹科PSI5模擬器支持選配EMC測試套件，在電磁干擾頻率范圍內實時監測傳感器數據通信質量，記錄丟包率、誤碼率等關鍵指標。設備支持-40°C~125°C寬溫工作，滿足汽車級可靠性測試要求。

應用價值：

確保傳感器在整車電磁環境中穩定工作，滿足ISO 11452、CISPR 25等EMC標準；4GB環形緩沖區支持長期數據記錄，不遺漏任何異常事件。

點擊「閱讀原文」，了解產品詳情

03

核心優勢

協議覆蓋全面，配置靈活度高

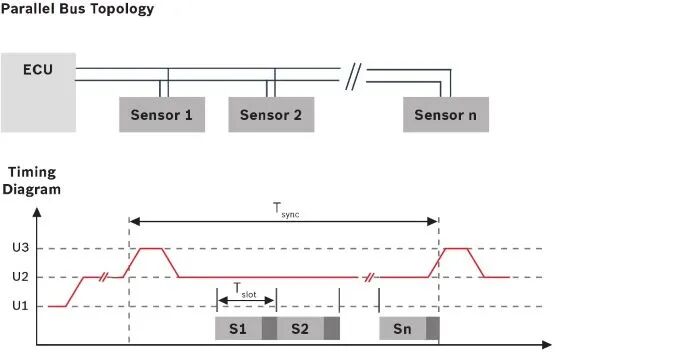

虹科PSI5模擬器完整支持PSI5規范定義的點對點、并行總線、通用總線等所有工作模式。波特率支持125/189 kbps標準速率，以及80-250 kbps范圍內的單個自定義速率，兼容全球主流傳感器廠商的產品。

數字示波器級數據溯源能力

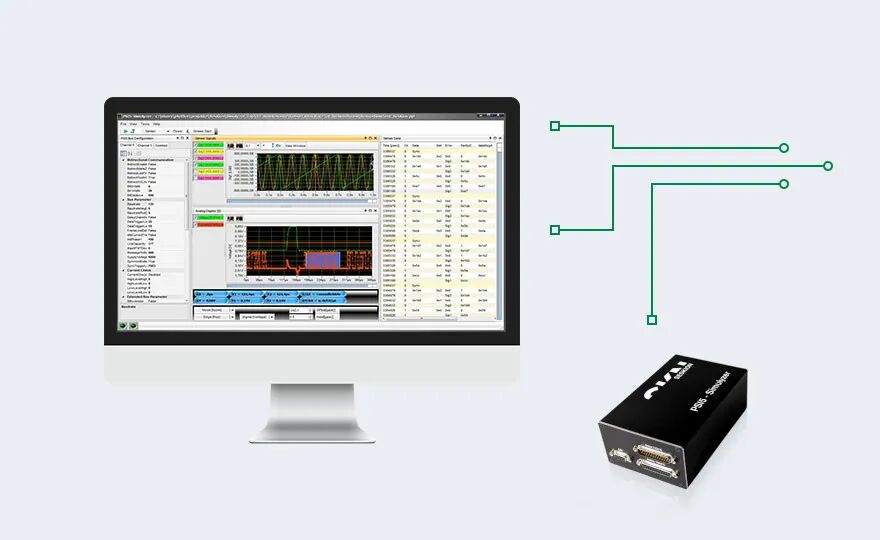

可在測量過程中同步記錄PSI5電壓波形、電流波形和FPGA解碼數據，三者在時間軸上精確關聯。用戶只需在軟件界面點擊任意傳感器數據幀，即可自動跳轉至該數據對應的物理層波形，實現"從現象到本質"的故障診斷。

三種模式可靈活切換

單臺設備集成ECU, Sensor, Passive三種工作模式，無需更換硬件即可適應不同測試場景：大幅減少了測試設備的種類和數量，降低了實驗室的固定資產投入

強大的網關與集成功能

支持CAN與PSI5報文雙向轉換（需額外激活），可將PSI5傳感器數據無縫接入基于CAN總線的測試網絡。同時提供觸發記錄功能、環形緩沖區和多設備同步功能。

完善的軟件生態與技術支持

虹科提供從底層驅動到上層應用的全棧軟件支持：

基礎GUI：可視化總線通信、參數編輯、數據記錄、導入導出

API接口：ANSI-C標準庫，LabVIEW工具包（可選）

擴展模塊：EMC測試套件、傳感器編程器、多設備協同測試軟件

跨平臺支持：Windows 10/11（全功能GUI+API），Linux系統（API）

緊湊可靠的硬件設計

設備采用鋁合金外殼，緊湊輕便，便于在狹窄空間內部署。 工作溫度0-40°C（標準），還可通過外部供電和適當散熱可擴展至更寬范圍。雙路PSI5接口設計（第二路需激活），單臺設備即可構建簡單的雙節點測試網絡。
