一、項目背景與改造痛點

某制造企業多條生產線長期使用西門子S7?200系列PLC，現場以RS485/PPI串口通信為主，隨著智能制造升級，原有網絡架構已無法滿足生產需求，核心痛點集中在四點：

1.通信速率低、實時性差：串口速率僅187.5kbps，數據刷新慢，HMI畫面卡頓，影響工藝監控。

2.接口資源沖突：?jiǎn)我豢诒?a target="_blank">編程、觸摸屏、上位機爭搶，無法同時在線監控與調試。

3.組網與維護困難：布線復雜、距離受限、無統一以太網管理，故障排查耗時久。

4.數據孤島嚴重：PLC數據無法接入MES/SCADA系統，難以實現遠程監控與數字化管理。

企業希望在不更換PLC、不修改程序、不停產前提下，低成本完成工業以太網升級。

二、解決方案與設備選型

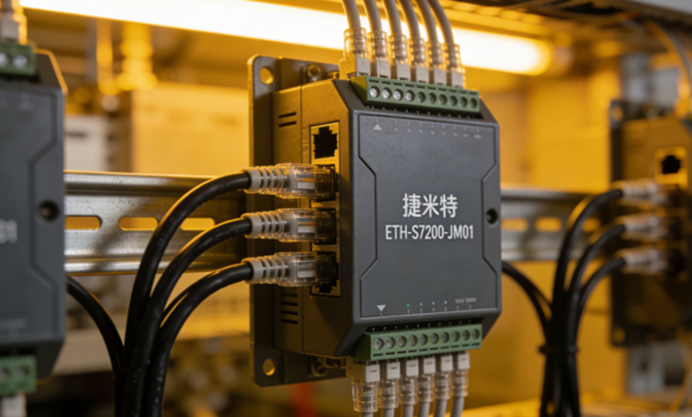

項目采用捷米特（JMT）ETH?S7200?JM01以太網轉換器作為核心網關，實現PPI/RS485轉以太網通信，打通老舊PLC與現代工業網絡。

方案實施流程

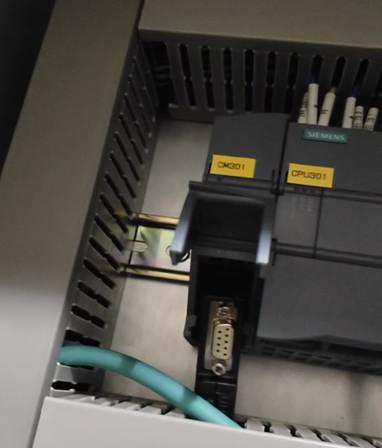

1.硬件接入：ETH?S7200?JM01直連S7?200的PPI口，無需改動原有接線。

2.參數配置：通過JM?Tools工具快速設置IP、波特率、協議模式，即插即用。

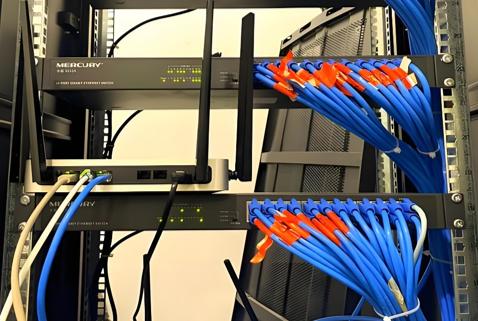

3.網絡部署：模塊網口接入工業交換機，上位機、觸摸屏、遠程終端統一組網。

4.系統聯調：支持S7 TCP、Modbus TCP雙協議，兼容各類組態軟件與觸摸屏。

整個改造單臺設備30分鐘內完成部署，無需停機、無需改寫PLC程序。

三、捷米特 ETH?S7200?JM01核心功能亮點

1.專用協議轉換：精準實現S7?200 PPI/RS485轉標準以太網，兼容全系列S7?200。

2.雙通道獨立運行：不占用PLC編程口，以太網監控+觸摸屏通信可同時工作。

3.高速穩定傳輸：10/100M自適應，延遲<5ms，多主站并發訪問不掉幀。

4.工業級可靠設計：寬壓供電、?45~85℃寬溫、抗干擾強，適配惡劣車間環境。

5.便捷管理：支持網頁配置、遠程診斷、程序上下載，大幅降低維護成本。

6.多協議兼容：支持S7 TCP、Modbus TCP，無縫對接WinCC、組態王、昆侖通態等系統。

四、使用前后效果對比

改造前

? 通信速率低，HMI刷新延遲>200ms，曲線卡頓明顯。

? 單口獨占，編程、監控、觸摸屏無法同時使用。

? 現場布線雜亂，通信距離短，抗干擾能力弱。

? 數據無法上傳，生產狀態依賴人工記錄，故障排查平均耗時1小時以上。

? 遠程監控不可行，工程師必須到現場調試。

改造后

? 以太網高速通信，畫面刷新<50ms，流暢無卡頓。

? 多設備同時在線，遠程編程+中控監控+本地觸摸屏三不誤。

? 標準化以太網布線，距離擴展至100米，抗干擾能力顯著提升。

? 數據實時接入MES/SCADA，實現全流程可視化與追溯。

? 支持遠程診斷與程序下載，故障處理時間縮短至10分鐘內。

? 改造綜合成本僅為更換PLC方案的15%，投入產出比極高。

五、應用價值總結

捷米特ETH?S7200?JM01以太網轉換器，以輕量化、低成本、高可靠的方式，解決了老舊S7?200 PLC接入工業以太網的核心難題。

? 打通數據壁壘：消除設備孤島，實現全廠數據互聯互通。

? 提升運維效率：遠程調試、快速排障，降低人工與停機成本。

? 保護存量投資：無需更換硬件，最大化利用現有設備價值。

? 支撐數字化升級：為MES、SCADA、數字孿生等系統提供穩定數據底座。

相關技術交流請給邵工留言
