概述

在全球能源結構加速轉型、可再生能源滲透率不斷提升的背景下，戶用儲能系統（Residential Energy Storage System, RESS）正從“可有可無”的輔助設備，逐步演變?yōu)楝F(xiàn)代智慧家庭能源體系的核心組成部分。它不僅重塑了家庭用電方式，更在電網調節、能源安全與經濟性之間架起一座橋梁，成為推動分布式能源革命的關鍵力量。對于戶用儲能系統，本文將從以下三個方面進行闡述：戶用儲能的系統構成與工作原理，市場趨勢與技術演進，戶用儲能產品中SIC MOS的機會。

一．系統的構成與工作原理

戶用儲能系統，又稱家庭儲能系統，是一種安裝于住宅房頂或陽臺、用于存儲電能的小型電力系統，其核心功能是實現電能的“時移”——即用太陽能電池充電或在電價較低的時段用市電對電池充電，在電價較高的時段進行放電，從而優化用電成本與能源利用效率。

一個完整的戶用儲能系統通常由以下幾個關鍵模塊構成：

01

電池組

(Battery Pack)

儲能系統的“能量倉庫”，目前以鋰離子電池為主流，包括三元鋰電池和磷酸鐵鋰（LFP）兩種技術路線。其中，磷酸鐵鋰電池因安全性高、循環壽命長、熱穩定性好，逐漸成為戶用市場的首選。

02

電池管理系統

(BMS, Battery Management System)

負責監控電池的電壓、電流、溫度、SOC（荷電狀態）和SOH（健康狀態），確保電池在安全、高效的區間運行，防止過充、過放、熱失控等風險。

03

儲能變流器

(PCS, Power Conversion System)

實現直流電與交流電之間的雙向轉換，是連接電池與電網/負載的“橋梁”。根據應用場景，可分為并網型、離網型及并離網混合型，其中混合型因具備更高的靈活性，正日益受到市場青睞。

04

能量管理系統

(EMS, Energy Management System)

系統的“大腦”，通過采集發電、用電、電價、天氣等數據，智能決策充放電策略，實現經濟調度、峰谷套利、應急備用等功能。

05

計量裝置（如雙向電表）

在分布式能源場景中，雙向計量電表成為“底層剛需”，可精確區分電網購電、上網售電、自發電與自用電，為收益核算與并網合規提供數據支撐。典型的戶用儲能系統常與屋頂光伏結合，形成“家庭光儲充系統”，實現能源生產、存儲與消費的閉環管理。

二．市場趨勢與技術演進

戶用儲能系統有如下幾個趨勢：

01

產品形態

當前市場以“電池+逆變器”分體式方案為主，但集成度更高、安裝更便捷的一體機（All-in-One）正成為趨勢，尤其適合增量市場與普通家庭用戶。

02

技術方向

1

模塊化：電池趨向高容量發展，300Ah以上大電芯成為主流，支持模塊化擴容；

2

高壓化：高壓電池系統（如400V以上）提升效率，降低損耗；

3

新型電池：鈉離子電池、固態電池等新技術逐步進入產業化階段，有望解決鋰資源瓶頸與安全問題。

03

區域差異明顯

1

歐洲：以并網模式為主，強調自發自用與經濟收益；

2

美國、日本：并離網混合模式盛行，注重能源獨立與應急能力；

3

中國：政策推動“分布式光伏+儲能”協同發展，共享儲能、虛擬電廠等新模式興起。

04

智能化

戶用儲能系統正與智能家居、電動汽車、虛擬電廠（VPP）深度融合，未來戶儲設備有望作為“分布式靈活性資源”，參與電力市場調頻、調峰，獲取額外收益。

三．戶用儲能產品中SiC MOSFET的機會

此系統分為三個部分：

1

MPPT：

此部分的功能是將太陽能電池的電壓降壓或升壓到五十多伏（因電池的類型不同而不同）對電池進行充電，為最大限度地利用太陽能，一般進行最大功率點追蹤控制，因此被稱為MPPT，也稱為功率優化器Power optimizer。

對于采光條件不佳或太陽能電池板安裝受限的應用場景，MPPT可以不用，也就是說MPPT是備選項，AC-DC是必選項。

2

AC-DC

此部分以市電為輸入，進行濾波整流、逆變和次級整流，對電池進行充電。

一般在太陽能電池不工作或低電價時間段工作。

3

DC-AC

此部分的功能是將電池電壓進行升壓后進行逆變，再輸出交流電，可以直接接負載或并網。

DC-AC電路的輸入是電池，也是AC-DC電路的輸出，DC-AC電路的輸出直接接負責或并網，所以DC-AC的工作可以看成AC-DC的逆向過程，即將負載和電源對換一下。當然，這種情況只適合電池負載或法拉電容負載。

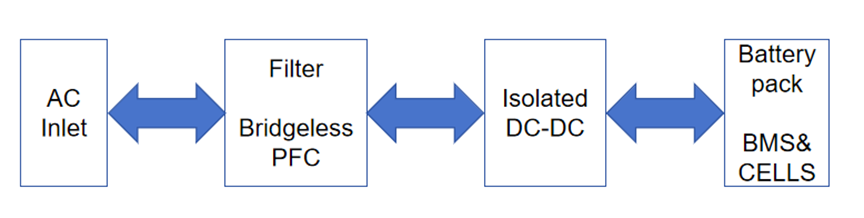

綜上，目前高性價比的戶儲方案通常采用AC-DC雙向充電方案，MPPT作為選配裝置，DC-AC直接省去。也就是說AC-DC雙向電路+電池包就可實現戶儲裝置。其框圖可以簡化如下：

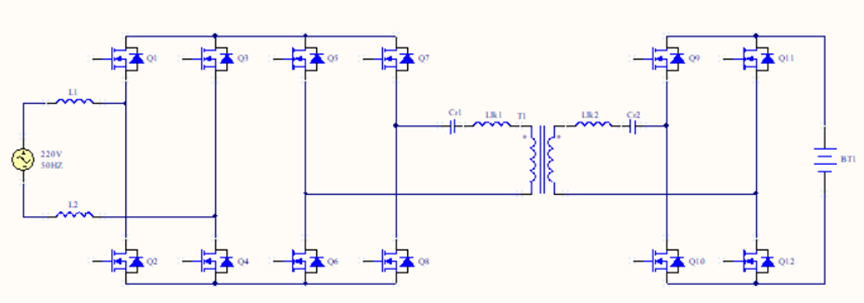

以2400W戶儲產品為例，功率電路結構如下：

需要說明的是，戶用儲能系統的電池電壓，主流選擇為48V或51.2V，主要是考慮以下兩點：

1、安全性高

系統電壓低于60V，屬于安全特低電壓（SELV），符合國際安全標準（如美國UL 2743），即使非專業人員也可以進行安裝（DIY友好），觸電風險極低。

2、成熟穩定

技術非常成熟，對電池管理系統（BMS）的要求相對較低，系統穩定性好。

由于電池電壓最高電壓不到60V，因此低壓側的MOS（Q9,Q10,Q11,Q12）使用100V左右SI MOS就行，用不到SIC MOS。

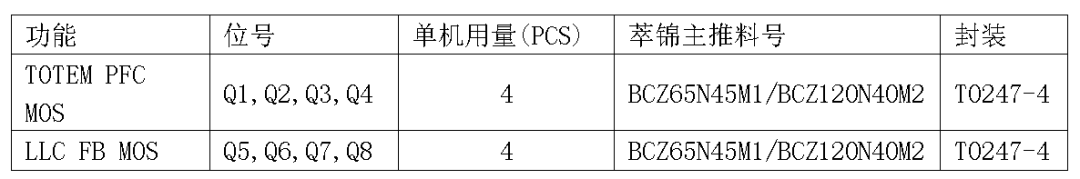

高壓側的PFC MOS(Q1,Q2,Q3,Q4)和逆變MOS（Q5,Q6,Q7,Q8）適合使用SIC MOS,具體的推薦如下：

功率器件的推薦主要涉及耐壓、Rdson/電流、封裝三個指標，需根據客戶的具體應用場景，如輸入電壓范圍、散熱條件、效率要求、環境溫度、成本預算及競品痛點等因素綜合匹配。例如同樣是2400W左右的戶儲產品，封裝可能選擇TO247-3、TO247-4、D2PAK-7或TOLL，Rdson可能推薦27mΩ、35mΩ、40mΩ或45mΩ，電壓可能推薦650V、1200V或75OV。
