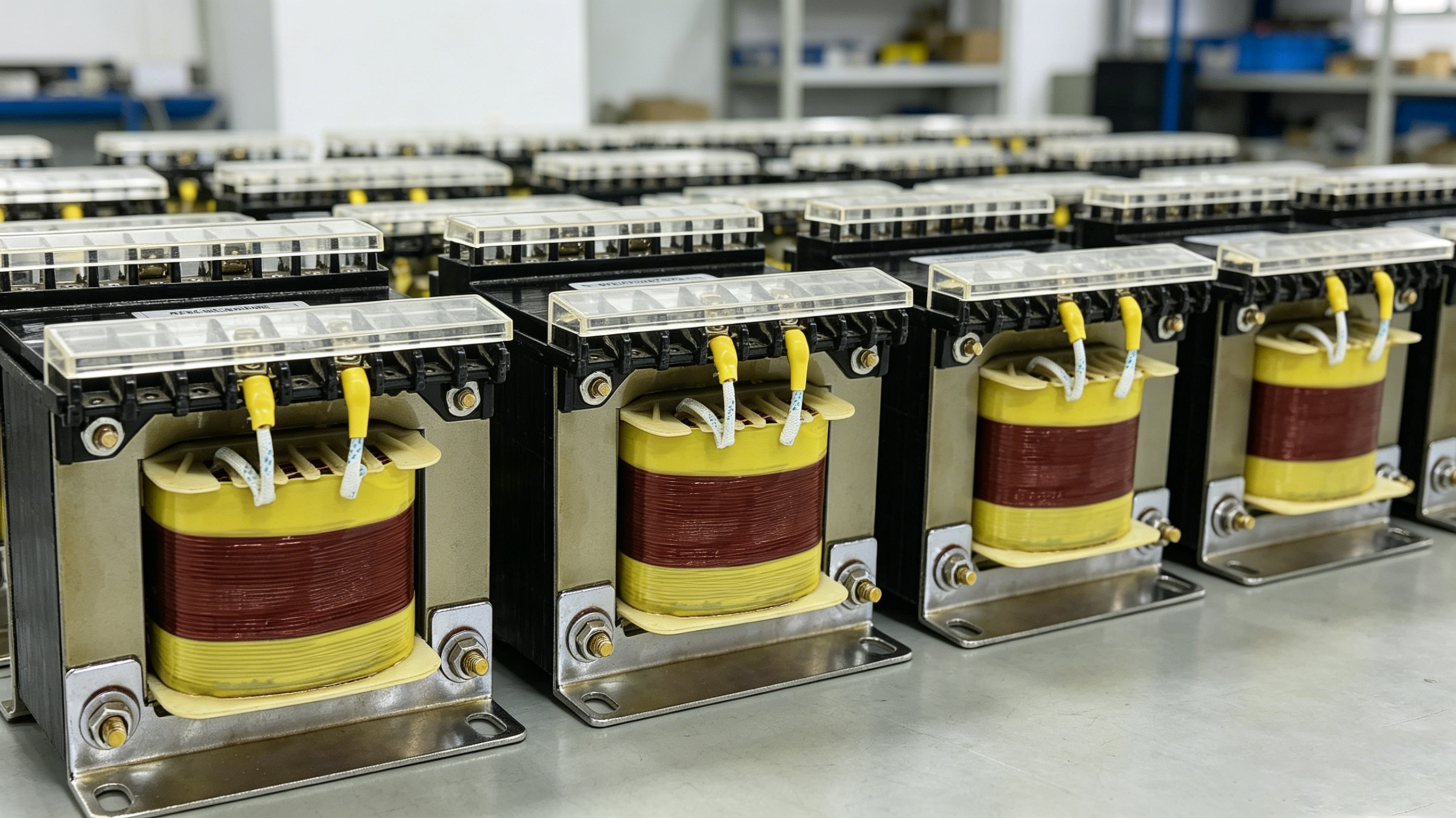

單相控制變壓器是工業控制和自動化領域里一種很常見的設備。你可以在機械控制柜、機床或自動化產線中看到它的身影。它的核心任務，就是將不穩定的市電，轉換成設備控制電路需要的、穩定且安全的電壓。

一、基本結構與工作原理

1. 核心構造
根據電磁原理，一臺控制變壓器主要由以下部分構成：

鐵芯 (Core)：磁路的通道，通常由高磁導率、低損耗的硅鋼片疊裝而成。常見類型有殼式（結構緊湊，應用最廣）和心式（多用于大容量）。

繞組 (Windings)：電路的通道，分為一次繞組（接電源）和二次繞組（接負載），由銅線繞制而成。有的變壓器包含多個二次繞組或中間抽頭，可同時輸出多種電壓。

絕緣與外殼 (Insulation & Enclosure)：確保繞組間及對地的電氣絕緣。很多產品會配有堅固的金屬外殼，以提供更好的保護和散熱。

2. 工作原理
它基于電磁感應原理工作。當交流電接入初級繞組時，會在鐵芯中產生交變磁場（磁通）。這個變化的磁通穿過次級繞組，從而在次級繞組中感應出電動勢，實現電壓的變換。根據初級和次級繞組的匝數比不同，它可以實現升壓或降壓功能。

二、核心作用與應用場景

一個典型的控制變壓器通常具備以下功能：

電壓變換：將輸入電壓（如380V、220V）變?yōu)榭刂苹芈烦Ｓ玫牡蛪海ㄈ?4V、12V）。

電氣隔離：一次側和二次側之間是隔離的，能有效抑制電網中的諧波和脈沖干擾，提高系統安全性。

穩定輸出：即使輸入電壓有一定波動，也能保證輸出電壓相對穩定，確保接觸器、繼電器等精密元件在合適的電壓下工作。

安全供電：通過將強電與弱電控制回路隔離，為操作人員提供了一層安全保障，同時也能將高電壓降至安全電壓（如36V）用于局部照明。

應用場景：

機床控制電器、局部照明燈及指示燈的電源。

工業自動化中的PLC（可編程邏輯控制器）、繼電器、接觸器、溫控器等。

暖通空調（HVAC）系統、變頻器及其他電力電子設備的輔助供電。

三、關鍵參數與型號解讀

選擇變壓器時，你首先需要看懂這些關鍵數據：

額定容量 (VA或kVA)：能輸出的最大視在功率，決定了你的負載總功率不能超過它。

額定電壓 (V)：初級側輸入電壓（如380V、220V）與次級側輸出電壓（如110V、24V）。

頻率 (Hz)：工作頻率，通常為50Hz或60Hz。

效率 (Efficiency)：輸出功率與輸入功率之比，高品質變壓器效率可達98%以上。

沖擊電流 (Inrush Current)：上電瞬間的瞬時大電流，選型時需確保變壓器能承受，并為斷路器留有足夠余量。

防護等級 (IP Rating)：防塵防水等級。IP20適用于干燥潔凈的控制柜內；戶外選型則需更高的等級，如IP54。

絕緣等級 (Insulation Class)：決定變壓器能在多高的溫度下安全運行，對使用壽命至關重要。

在你看到的型號中，"BK"系列（殼式）是最常見的，其后綴如 BKC 指的是C型心式設計。

四、與相關概念辨析

控制變壓器有幾個“鄰居”，它們之間有關聯但也有區別：

控制變壓器 ≠ 單相變壓器：“單相”指的是電能的形式（如220V），而“控制”指的是功能（定位于為控制電路供電）。一個單相控制變壓器是給定電網中運行的、用于控制回路的設備。

控制變壓器 vs. 隔離變壓器：

隔離變壓器：核心是安全，強調初級和次級“完全分隔”，常用于精密設備供電或維修時的安全保障。它的電壓比常是1:1。

控制變壓器：核心是電壓匹配，將電網電壓降為控制回路所需的電壓（通常是低壓）。它自身也天然具備“隔離”的特性。

如何選：如果只是要為指示燈、繼電器降壓供電，選控制變壓器即可；如果系統對干擾抑制、人身安全防護有極高要求，或者需要1:1隔離，應考慮專門的隔離變壓器。

五、常見故障速查

無輸出電壓：優先檢查輸入電源、保險絲是否熔斷以及熱過載保護是否跳閘。

電壓過低或不穩：多因容量選型不足或負載側存在間歇性短路，需測量空載與帶載電壓進行對比。

溫升過高：通常由長期超負荷運行或散熱環境惡劣引起，需清理積灰并確保通風。

噪音振動大：多因鐵芯硅鋼片松動、安裝不牢固或負載含有大量諧波干擾。

頻繁燒保險：需排查是保險絲規格過小、變壓器內部短路還是負載線路短路。
