演講回顧 - Multibeam | 聚焦創新與量產 - 電子束技術開啟半導體制造新征程

PDF Solutions ? 2026-05-12 11:33 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

2025 年 12 月,在普迪飛(PDF Solutions)用戶大會上,半導體領域創新企業 Multibeam 總裁 Ken MacWilliams 圍繞「創新與量產」兩大核心,深度解析其自主研發的電子束直寫系統如何為半導體產業賦能,放大技術創新與規?;慨a(chǎn)的雙重價值。這一曾局限于實驗室的技術,經團隊自研革新已實現商用落地,標志著電子束技術正式邁入產業化應用新階段。


Multibeam 創始人、董事長兼首席執行官 David K. Lam 先生的遠見與堅守,成為技術落地的核心驅動力。正如 Ken 在演講中引用John K. Kibarian 強調的,他始終心懷感恩與敬意 ——David K. Lam 先生始終堅信,要突破傳統圖形工藝的局限,在高通量量產環境中,徹底釋放直寫電子束技術的全部潛力。此次分享的技術成果,正是這一戰略理念的里程碑式實踐。


技術破壁:從實驗室概念到量產級成熟方案

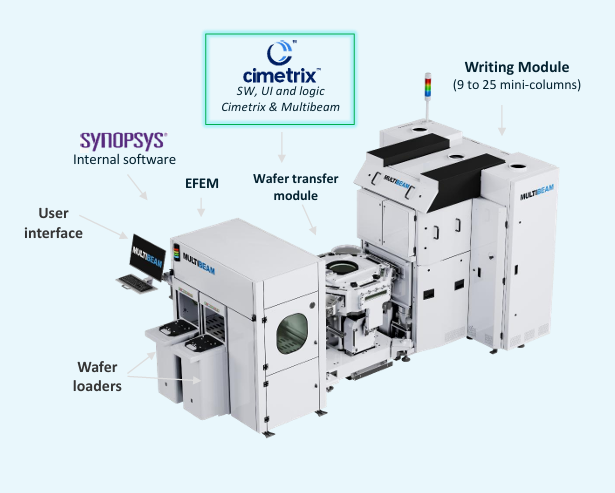

長期以來,電子束直寫技術因效率瓶頸停留在實驗室階段,而 Multibeam 研發團隊實現了行業性突破:通過自研革新,將過去業內僅停留在實驗室概念的單電子束設備,轉化為晶圓廠可商用的成熟技術生產效率飆升 100-200 倍,200mm、300mm 規格設備均已驗證落地,目前正全力布局全球市場、拓展海外業務。


與傳統檢測設備及 EUV 光刻技術不同,該系統采用自適應圖形工藝,可在 XY 平面實現動態按需光刻,完美適配三維器件、三維封裝的復雜形貌制程—— 這正是傳統光學光刻無法企及的核心優勢。其技術原理的獨特性,使其在 200mm 及以下特色特種晶圓領域填補了 EUV 無法適配量產的空白,成為特色工藝的核心支撐。未來,該技術還將進一步拓展至面板級市場。


標桿落地:權威認可與商業驗證雙豐收


技術的價值終需市場檢驗。目前,首臺設備已正式出貨至 SkyWater Technology,成為該廠打造「量子晶圓廠」的核心關鍵設備,這一標桿案例已對外公開并獲《電子工程時報》專題報道。作為全球領先的量子晶圓代工廠,SkyWater CEO 明確表示:“廠內引入的直寫電子束設備,是支撐其量子業務布局的核心關鍵”,這一對技術的高度認可,彰顯了其實戰價值。




近期,Multibeam 更榮登《華爾街日?qǐng)?bào)》,與全球頂尖芯片設計大廠一同被提及,進一步印證了行業對該技術的關注與認可。性能層面,該設備實現了革命性提升:將主流方案中 5000-50000 微米的芯片間距拉近近 1000 倍,使芯片間互聯向片內互聯性能看齊。數據顯示,其單比特傳輸功耗降低 50 倍、帶寬密度提升 50 倍、延遲降低 10 倍,徹底打破了行業 “互聯墻” 瓶頸,為系統級量子計算等對延遲敏感的場景提供了關鍵支撐。


應用領域:精準卡位千億級市場新機遇


作為全新設備平臺,該技術精準卡位四大高增長賽道,全面契合行業變革趨勢:




1

先進封裝

人工智能算力爆發驅動,適配臺積電中介層視場從 3 個拓展至 5 個、本年代末將達 8 個的技術路線,已實現整片晶圓級超大中介層制備,深亞微米制程精度全球領先;

2

光子芯片

正處在行業重大技術拐點,以高分辨率、高精度制程滿足量產需求;

3

量子計算

迎來產業變革拐點,遵循 “技術拐點落地普及比預想慢、爆發后速度超預期” 的行業規律,通過延遲優化與異構集成能力,成為量子晶圓廠核心裝備;

4

定制專用芯片

響應邊緣人工智能碎片化需求,性能全面碾壓通用成熟制程節點。正如臺灣 - 斯坦福半導體峰會核心觀點所示,一顆 5nm/7nm 定制專用芯片,性能遠超通用 2nm CPU,而邊緣應用場景的多元需求,更讓定制化芯片價值愈發凸顯。


成果的背后,離不開核心合作伙伴的鼎力支持。公司與全球 EDA 龍頭新思科技(Synopsys)達成深度協同,實現前端生態無縫兼容,支持 GDS、OASIS 版圖文件及多電子束輸入,同時可適配重構晶圓橫向偏移、縱向偏移的前饋數據,依托完備的數據鏈路,真正實現三維一體化制造;

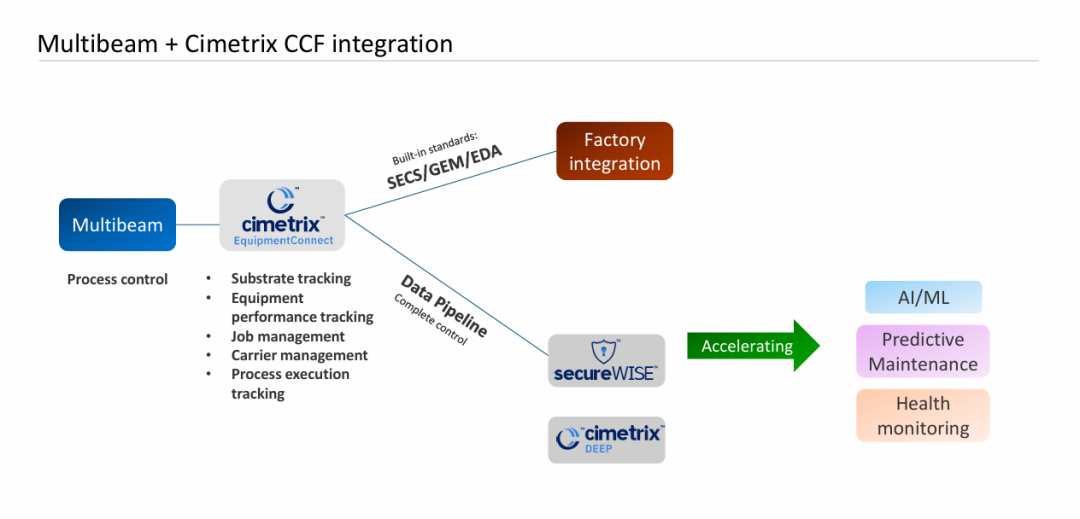

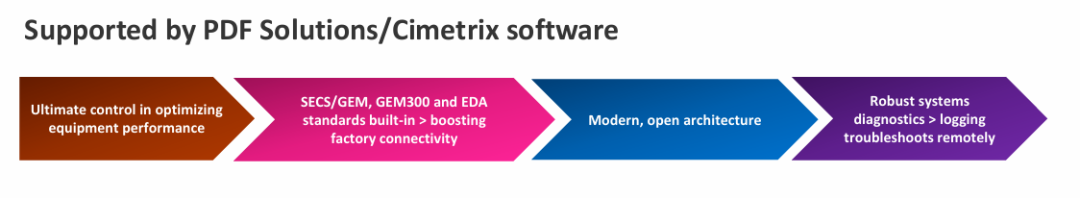

同時以普迪飛(PDF Solutions)全流程協同調度與全局統籌為核心,依托普迪飛的診斷工具與全量數據日志能力,系統可快速適配多元場景、優化良率,大幅縮短研發周期、拉升產能,精準匹配我們“加速迭代、提升良率、搶占市場窗口” 的核心目標。更關鍵的是,普迪飛主導構建的全流程集成能力,覆蓋設備調度、基板追蹤、可視化操作等核心環節,支持跨工廠互聯互通,完美契合半導體智能制造剛需。




此外,與林肯實驗室的合作項目,更通過拉近芯片間距,為續寫摩爾定律曲線提供了全新路徑。


行業前瞻:電子束技術開啟黃金十年


正如行業共識,“未來十年必將是電子束技術的黃金十年”。在人工智能、新能源汽車、算力基建等多重趨勢加持下,特色特種晶圓需求量增長 2-3 個數量級,對高分辨率、高精度與高效量產的雙重需求日益迫切。我們的電子束直寫設備,不僅解決了芯?;ヂ?lián)功耗損耗、多材質異構集成、良率保障等行業痛點,更以 “速度賦能” 重塑產業價值。


從 OpenAI 高管強調的 “帶寬瓶頸”,到英偉達專家提出的 “底層集成邏輯”,再到黃仁勛眼中的 “千億級藍海市場”,行業對突破現有制造局限的需求愈發強烈。我們的技術,正以 “讓芯片間互聯媲美片內互聯” 為終極目標,成為先進封裝、量子計算等新興賽道的核心引擎,推動半導體產業進入創新與量產雙爆發的新時代。


結語


Multibeam 有幸成為先進封裝、量子計算、光子芯片、定制專用芯片等新興賽道的核心技術賦能者。站在技術變革的拐點,Multibeam 將持續以自研創新為核心,深化與普迪飛、新思科技等頂尖伙伴的生態協同,加速全球布局,與合作伙伴一同解鎖電子束技術的全場景潛力,為半導體產業的高質量發展注入源源不斷的動力。
