當前，多個關鍵趨勢正在重塑電源與能源市場。首先是銅價的上漲，以及由人工智能數據中心的等各類應用的蓬勃發展所帶來的電力需求激增。為應對這些問題，意法半導體工業電源與能源技術創新中心正聚焦于三大應用領域——電動汽車充電站、可再生能源，以及電源解決方案(重點是面向人工智能服務器的電源及備用電池單元(BBU))。

意法半導體為幫助客戶攻克這些挑戰，提供了兩大核心技術方案：一是寬帶隙功率器件，二是基于人工智能的數字控制器。這些技術能夠?qū)崿F(xiàn)更高效率、更低系統成本、更強系統性能與可靠性。此外，這場變革的核心是固態變壓器。

隨著人工智能(AI)技術的快速發展，AI服務器已成為支持高性能計算任務的核心基礎設施。這些服務器需要為高功率GPU供電，因此與傳統服務器相比，其供電單元(PSU)必須具備更高的效率、更高的功率密度和更強的可靠性。本文聚焦于意法半導體工業電源與能源技術創新中心開發的、采用寬帶隙(WBG)技術的5.5kW ORv3 PSU，并探討其技術特性、性能優勢及在AI時代的應用價值。

1背景：AI服務器日益增長的功率需求

英偉達于2025年發布了Blackwell Ultra GPU。該系統需要配備5.5kW的單相A/C PSU。英偉達的Rubin GPU將于2026年面市，這款新GPU將消耗更多電力。此外，每個機架的GPU數量將從72塊進一步增加到144塊。這意味著電力與能源的需求大幅增加。2027年之后，英偉達將推出更先進的技術Rubin Ultra，該旗艦產品的功耗將再創新高，并且單個機架的GPU數量將進一步增加到576塊。諸如5.5kW或12kW的單相A/C PSU已不足以滿足該系統的需求。因此，高壓直流供電系統已完成方案定義和產品開發，以支持其未來的AI服務器架構。

簡而言之，英偉達的路線圖告訴我們，要構建AI基礎設施需要先進的電源轉換技術來保障系統的平穩運行。

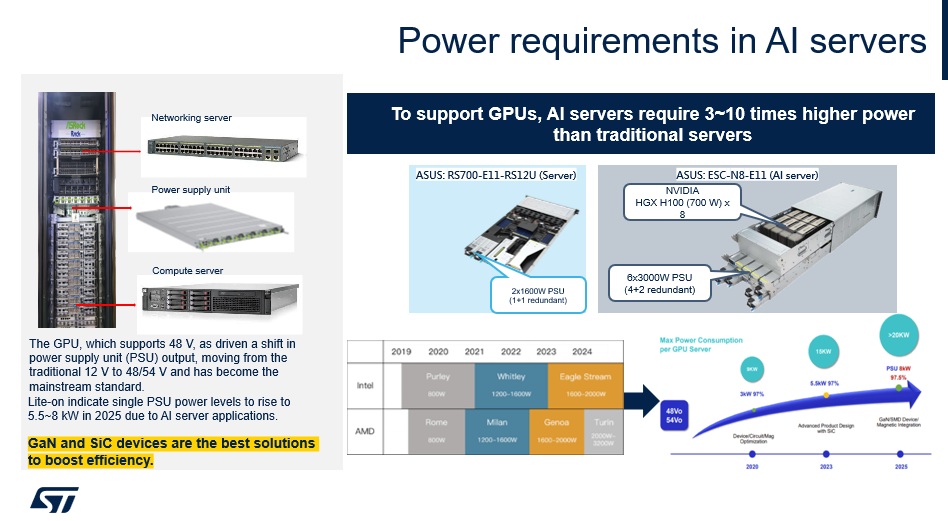

下圖展示了新架構下的典型服務器機架，包括網絡服務器、供電單元和計算服務器。與傳統機架相比，有三個關鍵變化值得關注。

首先是輸出電壓：輸出電壓已從12V升級至48V或54V。隨著兼容48V的GPU得到廣泛應用，行業已逐步從傳統的12V輸出架構轉向48V/54V，這已成為當前的主流規格。根據光寶科技發布的行業預測，在AI服務器應用持續擴張的驅動下，單個供電單元(PSU)的額定功率預計到2025年將增至5.5-8kW。

其次是額定功率：為了支持多塊高功率GPU(例如，8塊英偉達HGX H100，每塊700W)，AI服務器需要的功率是傳統服務器的3至10倍。例如，華碩的ESC-N8-E11 AI服務器采用6個3000W的供電單元(4+2冗余配置)來滿足超過20KW的功率需求，而諸如華碩RS700-E11-RS12U的傳統計算服務器只需要2個1600W的供電單元(1+1冗余配置)。

第三是效率和功率密度：實現更高的效率和功率密度仍然是一個挑戰。

這些新興趨勢凸顯了WBG半導體和磁集成技術在滿足未來效率和功率密度需求方面的關鍵作用。WBG材料(GaN和SiC)是實現此類性能飛躍的最佳解決方案，因為它們在轉換效率和功率密度方面優于傳統的硅器件。

2WBG技術：PSU創新的核心驅動力

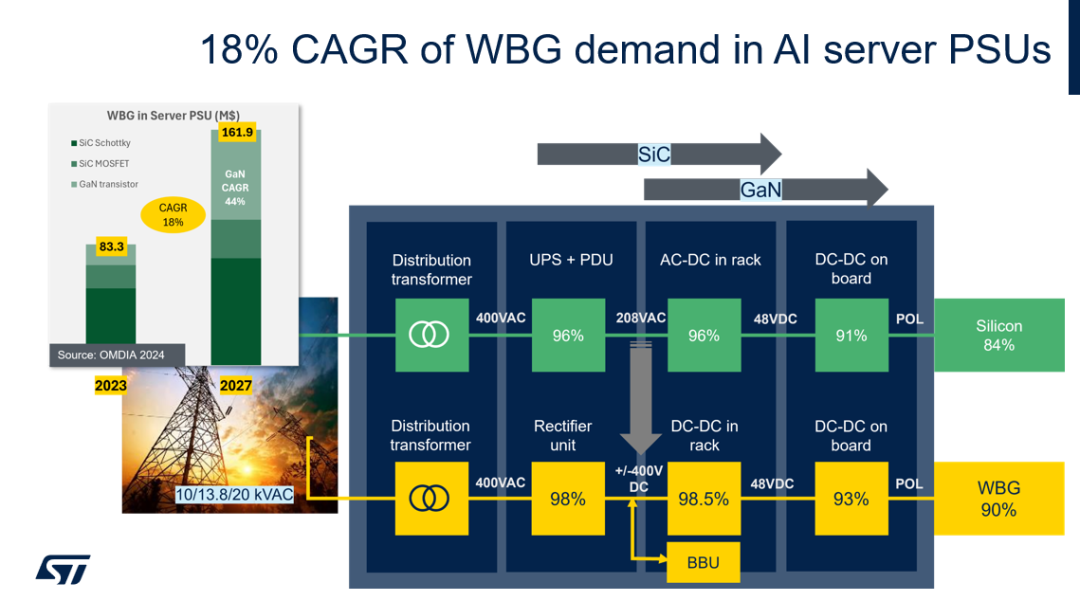

寬帶隙(WBG)技術(包括氮化鎵(GaN)和碳化硅(SiC))正在革新電力電子行業。OMDIA 2024年發布的報告顯示，從2023年到2027年，AI服務器PSU對WBG器件的需求將以18%的年復合增長率(CAGR)增長。具體而言，SiC MOSFET和GaN晶體管正呈現快速增長態勢，其中GaN的年復合增長率高達44%——這清晰地表明WBG器件在AI電源市場中日益占據主導地位。

與傳統的硅器件相比，WBG器件提供了顯著優勢：更高的效率、更高的功率密度、更低的損耗以及更優的熱管理。這些特性對于AI服務器至關重要，因為AI服務器不僅要求PSU在可變負載下高效運行，還需實現更小的體積和更低的功耗。

意法半導體(ST)提供全面的產品組合以支持PSU開發，包括硅和SiC MOSFET及二極管、GaN晶體管、IGBT、功率模塊(例如ACEPACK、SLLIMM)、兼容SiC/GaN的隔離式柵極驅動器，以及各類控制器和傳感器。這種全棧式解決方案可賦能專為AI應用設計的高性能PSU。

3 5.5kW ORv3 AI服務器PSU的技術細節

3.1拓?fù)浣Y(jié)構

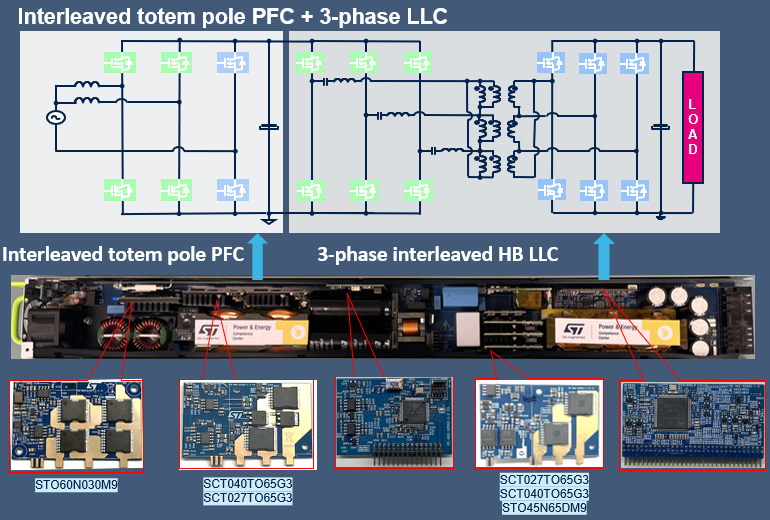

該5.5kW ORv3 PSU采用了先進的拓?fù)浣Y(jié)構：交錯圖騰柱(TTP)PFC(功率因數校正)結合三相交錯半橋(HB)LLC。這種拓?fù)浣Y(jié)構專為滿足AI服務器的高功率、高效率需求而設計。

交錯TTP PFC可以輕松擴展至3路，以應對更高功率的應用，而磁集成技術則縮減了PSU的尺寸并降低了功率損耗，從而提高了功率密度和效率。三相交錯LLC拓?fù)浣Y(jié)構顯著降低了電流紋波，有助于電流平衡，并通過專門的磁性元件設計盡可能縮減了電感器和變壓器的尺寸。

3.2關鍵規格

該5.5kW ORv3 PSU是一款全數字AC-DC電源，具備以下關鍵特性：

輸入AC電壓：180-305VAC

輸入AC頻率：47-63Hz

DC輸出電壓：48-50Vdc

峰值效率：97.5%@230，240，277Vac(30-100%負載);96.5%@208Vac(30-100%負載)

最高效率：96.5%@230，240，277Vac(30-100%負載);95.5%@208Vac(30-100%負載);94%@208V~277V(10-30%負載)

功率因數：>0.98@100%負載

iTHD：<5%@100%負載

外形尺寸：73.5x640x40mm

功率密度：高達50W/inch3

峰值浪涌電流：<30A

3.3核心組件

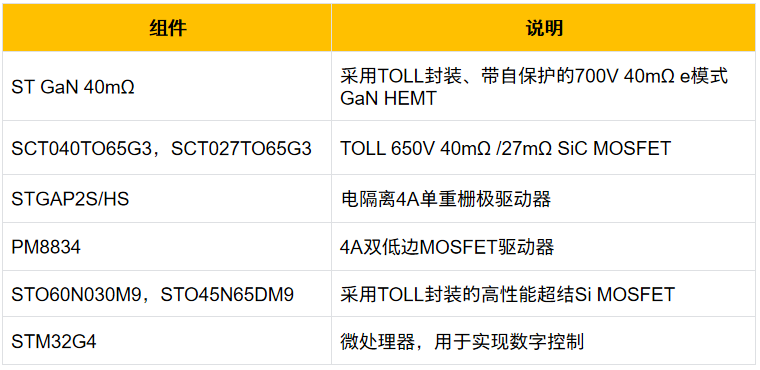

該PSU利用意法半導體的高性能組件實現其卓越性能，包括：

4性能測試結果

4.1PFC性能

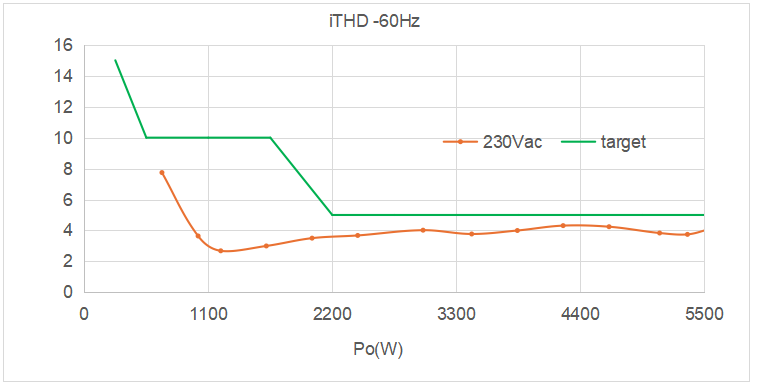

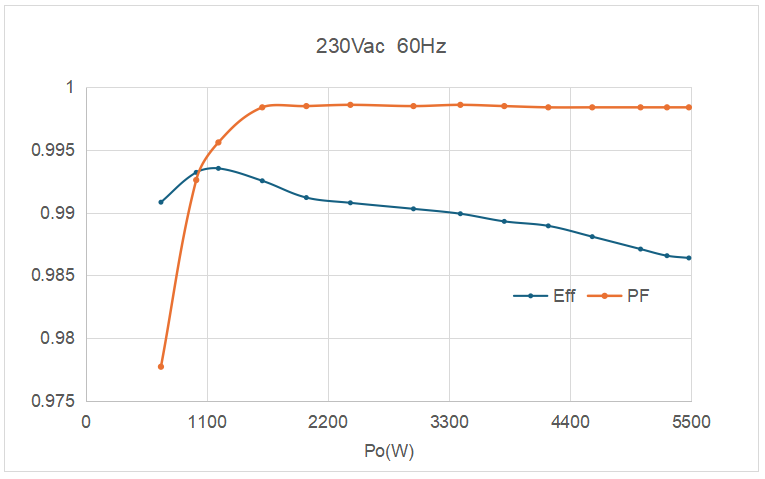

下圖是再230Vac和60Hz條件下的測試結果，該測試結果表明，該PSU在整個負載范圍內都能保持高功率因數(PF)，滿載時PF值接近0.999。通過一種新穎的諧波注入控制策略，其iTHD性能得到增強，滿足ORv3規范，并有效降低諧波失真。

4.2LLC效率

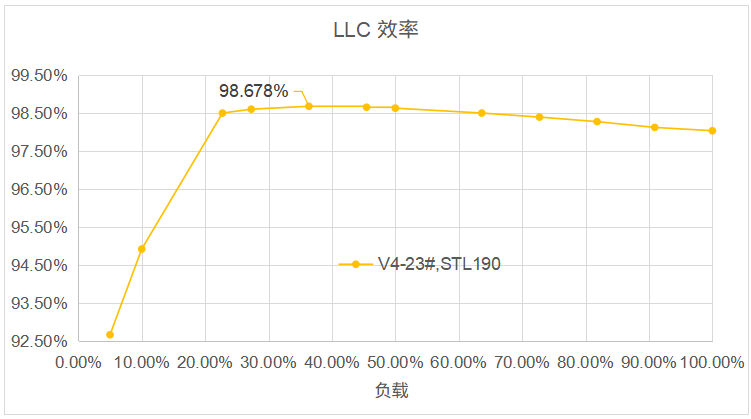

下圖給出了三相LLC變換器在不同負載條件下的效率曲線。變換器在40%～50%負載附近效率達到峰值，為98.68%;滿載時效率仍保持在98%左右。

4.3整體解決方案效率

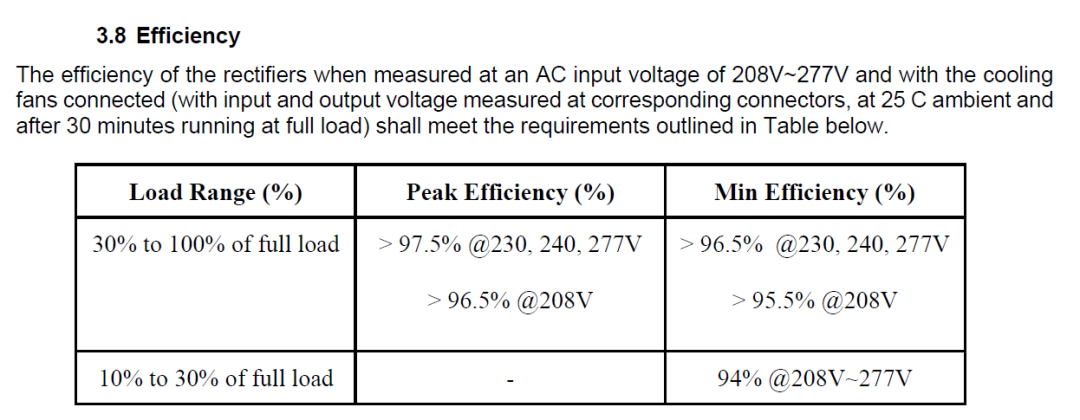

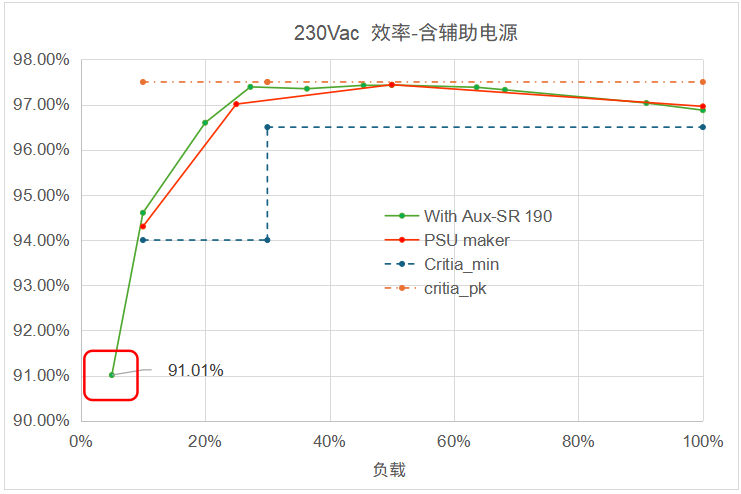

在230Vac電壓下，該5.5kW ORv3 PSU在所有負載范圍(10%至100%)內的效率均超過行業標準。其在滿載時97.5%的峰值效率，以及即使在輕載(10-30%)下仍高于94%的穩定效率，證明了其相較于市場標準PSU的卓越性能。尤其值得一提的是，5%負載時的效率高達91%，能夠滿足Ruby的規格要求。

4.4GaN與SiC性能對比

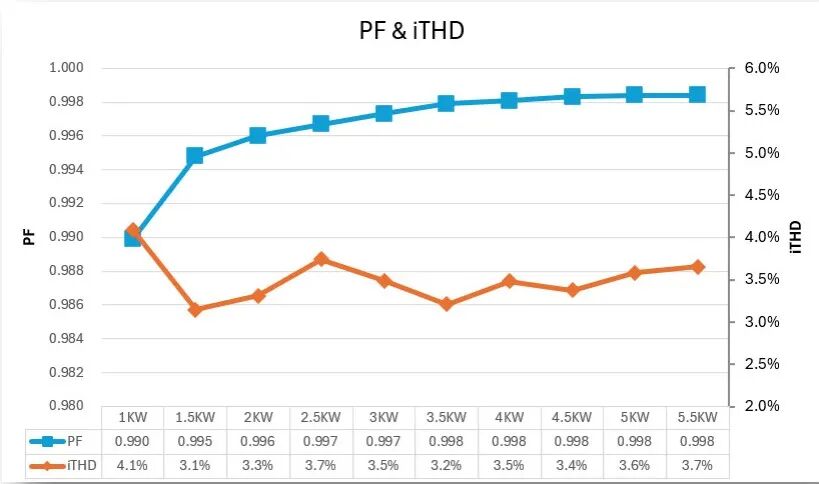

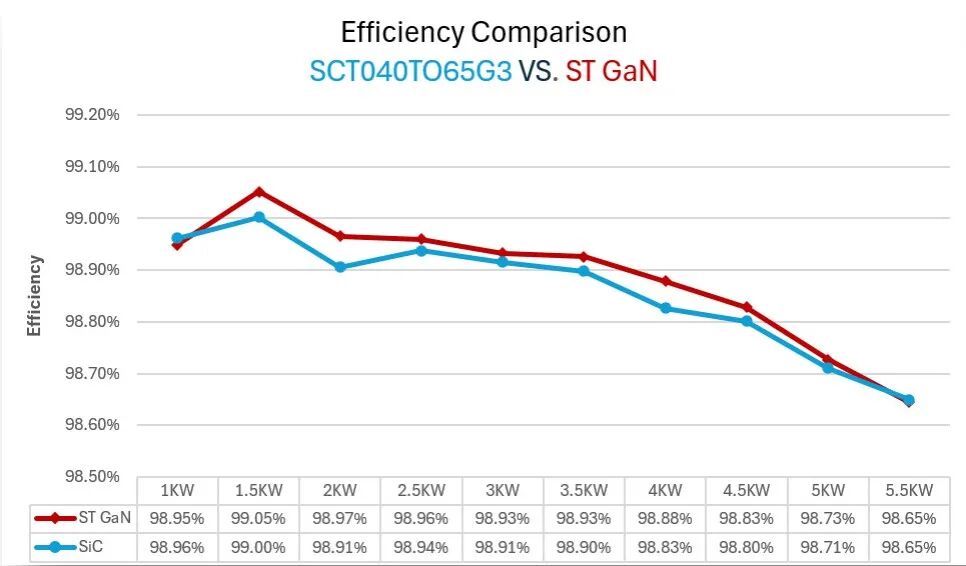

下圖是意法半導體GaN與SiC MOSFET的對比結果，GaN在整個負載范圍內都能實現更高的效率，峰值效率達到99.05%。此外，基于GaN的PSU依舊保持了較高PF(高達0.998)和低iTHD(3.1%至4.1%)性能，證實了WBG技術在改善電能質量和效率方面的優勢。

5關鍵優勢與系統級優點

該5.5kW ORv3 PSU憑借其先進的拓?fù)浣Y(jié)構和WBG技術，提供了多項關鍵優勢：

適應性效率：混合模式控制可以提高輕載和重載條件下的效率。通過采用滯后電流控制，可以在同一硬件平臺上通過微小的軟件修改實現TCM或CCM運行。

擴展性：雙通道交錯TTP PFC可以輕松擴展至三通道，以應對更高功率的應用需求。

節省空間與成本：磁集成技術縮減了PSU的尺寸和功率損耗，提高了功率密度(高達50W/inch3)，并降低了整體系統成本。

符合ORv3規范：通過新穎的諧波注入控制策略，增強了iTHD性能，并滿足ORv3規范要求。

可靠性：三相交錯LLC可以顯著降低電流紋波并有助于電流平衡。結合專門的磁性元件設計，它還能縮減電感器和變壓器的尺寸。

6結論與未來展望

采用WBG技術的5.5kW ORv3 PSU是AI服務器電源領域的一項關鍵創新，滿足了行業對高效率、高功率密度和可靠性的日益增長的需求。通過利用意法半導體全面的WBG產品組合和先進的電路拓?fù)洌揚SU提供了卓越的性能，滿足了現代AI服務器的嚴苛要求。

隨著AI的持續擴展，以及英偉達路線圖中提出的到2027年建成吉瓦級AI工廠的目標，對高功率、高效率PSU的需求只會加劇。WBG技術將繼續作為PSU創新的核心驅動力，而意法半導體的5.5kW ORv3 PSU則為未來AI電源解決方案樹立了標桿。展望未來，在元件集成、數字控制和熱管理方面的進一步優化將繼續推動PSU性能的突破，賦能下一代AI計算。
