1、引言

隨著我國國民經濟的快速發展，鋼鐵行業朝著高集成全自動控制方向大步邁進。為了保證鋼鐵制造的安全、穩定快速，要求軋鋼設備具有高精度、快速響應的能力。這就對設備的位置控制技術提出了更高的要求。經過技術的不斷進步和改進，現在較為先進的位置控制系統中絕大多數采用具有非接觸式測量、適應惡劣環境且可靠性高的磁致伸縮位移式傳感器。下面以博爾森科技有限公司磁致伸縮位移傳感器為例，介紹一下磁致伸縮位移傳感器的工作原理以及在TMEIC V-TOOL控制系統中的應用。

2、磁致伸縮位移傳感器的工作原理

2.1工作原理

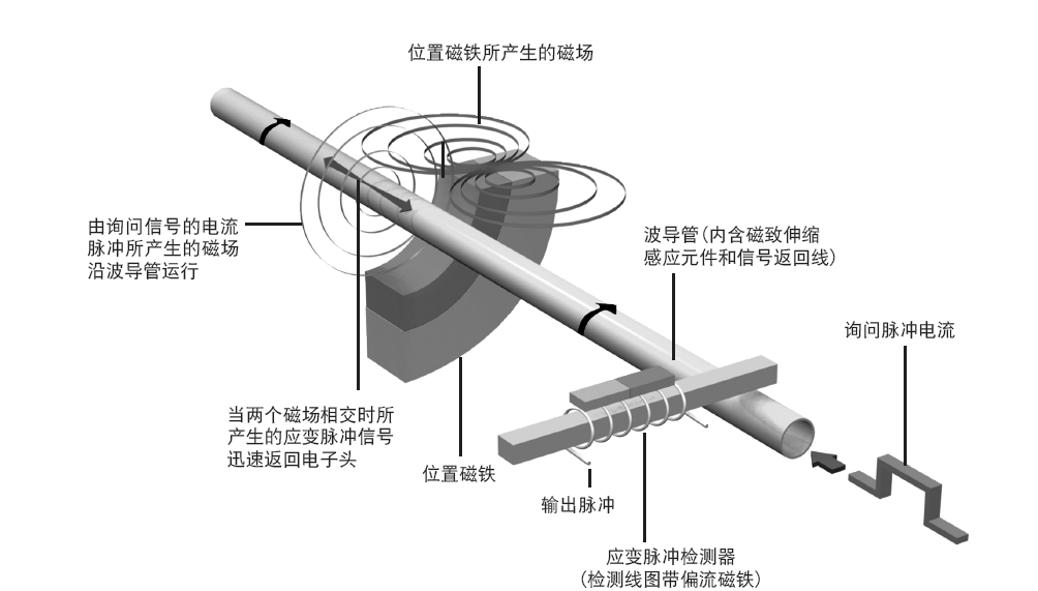

博爾森位移傳感器的工作原理如圖1所示。

博爾森位移傳感器是用磁致伸縮的原理，利用兩個不同的磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測的時間周期，從而換算出準確的位置。這兩個磁場一個來自活動磁鐵，另一個來自傳感器頭的電子部件產生的電流脈沖。這個詢問信號脈沖沿著傳感器內以磁致伸縮材料制成的波導管，以聲音的速度運行。當兩個磁場相交時，波導管產生磁致伸縮現象，產生一個應變脈沖。這個返回信號脈沖很快被電子頭的感測電路探測到。從產生詢問信號的一刻到返回信號被探測到所需的時間周期乘以固定的聲音速度，便能準確的計算出磁鐵的位置變動。這個過程是連續不斷的，所以每當活動磁鐵被帶動時，新的位置就會被很快的感測出來。

2.2信號輸出

由于輸出信號是一個真正的絕對位置輸出，而不是比例的或需要再放大處理的信號，所以不存在信號飄移或變值的情況，因此不必像其它位移傳感器一樣需要定期重標和維護。

2.3環境健壯性

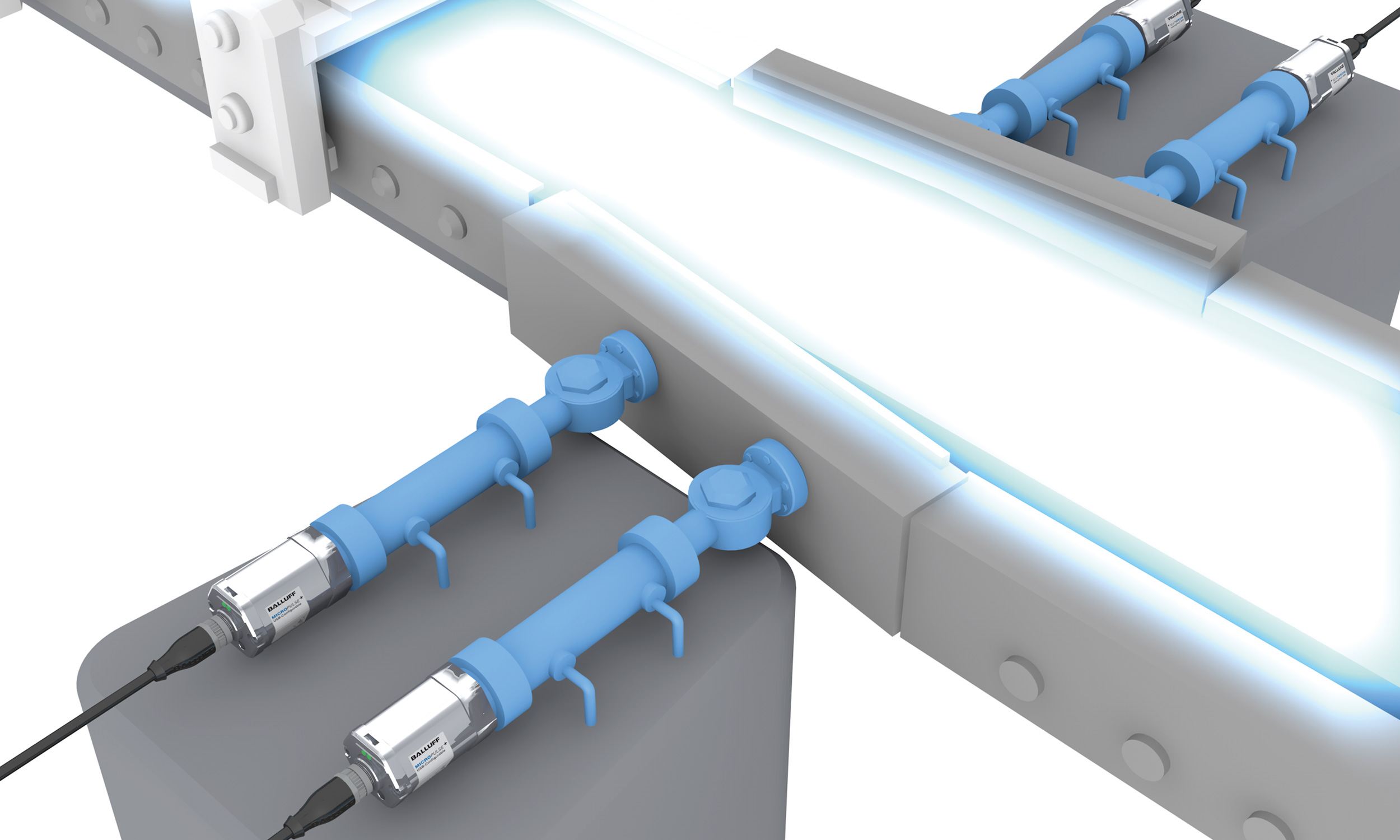

磁致伸縮位移傳感器利用非接觸方法檢測活動磁鐵的位移，由于磁鐵和傳感器并無直接接觸，因此傳感器在惡劣的工業環境下，例如易受油漬、溶液、塵?；蚱渌奈廴?，并不構成問題。此外，傳感器更能承受高溫、高壓和高振蕩的環境。傳感器輸出信號為絕對數值，所以假使電源中斷重接也不會對數據接收構成問題，更無須重新歸回零位。最后，由于傳感元件都是非接觸的，所以就算感測過程是不斷重復的，也不會對傳感器造成任何磨損。因此磁致伸縮位移傳感器非常適合這種工作在比較惡劣環境軋機設備。現場安裝示意如圖2所示。

3、博爾森在TMEIC V-TOOL中的應用

3.1系統通訊

TMEIC V-TOOL控制系統中是首鋼京唐2250軋線自動化控制系統的核心。本系統是一個高精度、高響應的控制系統，要求位置檢測元件能夠提供穩定快速可靠的測量數據。因此選用了博爾森科技有限公司的RHM系列的位移傳感器，采用串連同步接口(SSI)方式與TMEIC V-TOOL控制系統連接，如圖3所示。

TMEIC V-TOOL控制系統中通過專門的板卡TP312來接收采集磁致伸縮位移傳感器檢測數據，然后再通過TP312把數據傳送給CPU進行數據的運算處理，把處理結果通過指令發送給相應的執行元件，來實現對相應設備快速準確控制。TMEIC公司根據博爾森廠家給定的位置傳感器工作原理研制出TP312板卡，專門用于采集具有SSI輸出形式的R系列博爾森位移傳感器的檢測信號，該板卡具有2通道，能夠同時接收2路博爾森位移傳感器信號。如圖4所示。

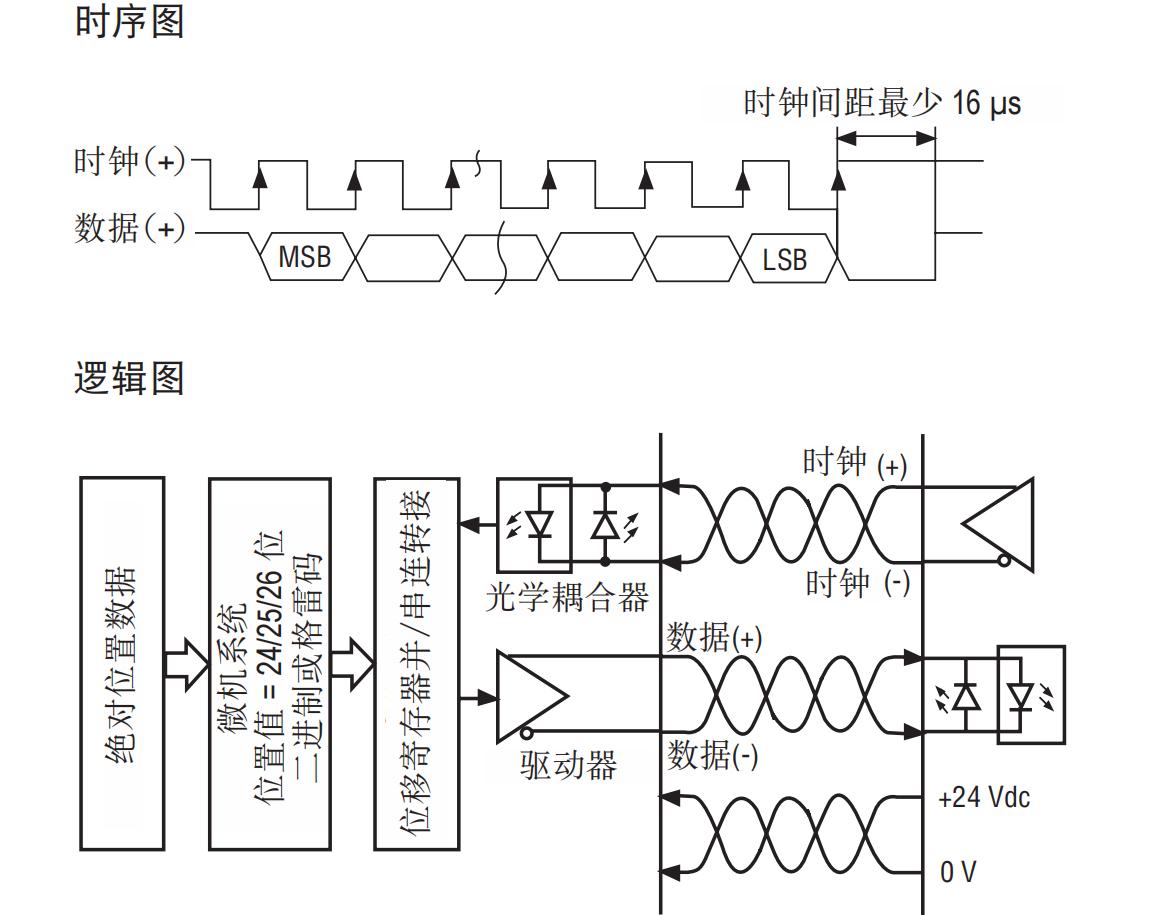

博爾森公司提供的SSI同步串行接口數字輸出方式，能夠取代絕對值編碼器，并且該輸出方式能夠減少所需電纜的數目，例如，一個24位的編碼器需要25條線作為通訊，而SSI形式只需要4條便可。因?yàn)樾盘?hào)是串連的24或25位，所以只需由控制器時鐘(一般為25MHz)發出一組25或26個的時鐘脈沖便可，如圖5為時序邏輯圖。

3.2傳感器零點設定

傳感器的零點可以根據需要在有效區內任意設定，零點的成功設置直接影響到該傳感器的正確應用。將傳感器零點時的脈沖數保存起來，以備位移采集時使用。

3.3位移量的采集計算

由于本系統中，應用的位移零點都設定在某一端。所以程序設計中不存在判別移動方向問題。當設備移動時，通過讀取站點地址的低位、中位脈沖數相加再加上預置時的脈沖數既是當前的非線性化的位置值，再減去偏差值除以固定系數就是工程實際值。

3.4博爾森位置傳感器和TP312報警的關系

(1)通過測試得出的博爾森位置傳感器和TP312報警的關系如表1所示。

(2)板卡TP312接收處理博爾森位移傳感器數據狀態與報警數據如表2所示。

ERP:Error(=1)

EPA:External power supply abnormal(=1)

SCA:Sensor communication abnormal(=1)

DA2:Sensor CH2 Data abnormal(=1)

CA2:Sensor CH2 clock abnormal(=1)

DA1:Sensor CH1 Data abnormal(=1)

CA1:Sensor CH1 clock abnormal(=1)

RST:Resetting(=1)

SI4:Switch information 4

SI3:Switch information 3

SI2:Switch information 2

SI1:Switch information 1

ER3:Error code 3

ER2:Error code 2

ER1:Error code 1

ER0:Error code 0

(3)通過研究博爾森位移傳感器和TP312報警的關系，發現并找到有規律的東西，總結發現，當數據和時鐘同時出現故障時，數據故障優先，報警信息以數據發生故障的通道優先。比如當CH1數據故障，CH2時鐘故障時，報警信息是9216,讀數分別為CH116777215,CH2數據閃爍。上述故障為缺少磁環，或者磁環破裂和損壞所導致的現象。根據以上總結統計出來的板卡TP312的狀態，非常容易判斷出現場哪里出現了故障，能夠及時準確的幫助技術人員鎖定故障并采取有效的措施預計解決，避免了現場故障導致生產事故的發生。因?yàn)椴柹灰苽鞲衅饕话愣际菓?yīng)用在高精度的位置控制設備中，一旦位移傳感器發生故障，將會造成V-TOOL PLC無法準確接收數據，無法準確判斷出現場設備具體的位置狀態，這就會容易導致位置控制異常，并且嚴重的會造成設備的嚴重?fù)p害及生產事故。

4結束語

自應用這種位移傳感器以來，其可靠的穩定性、精度的準確性以及安裝的便捷性為重軌軋機的快節奏、大負荷生產以及高質量標準提供了有力保障。實踐證明，應用磁致伸縮位移傳感器的故障率非常低，為生產的全集成自動化提供了有力保障。
