六軸步進驅動模塊 TMCM-6110
1.1A RMS/256微步/24V供電

工業自動化設備向小型化、集成化發展的趨勢下，如何在有限空間內實現多軸精密運動控制，同時兼顧系統穩定性與開發效率，是眾多硬件工程師關注的核心問題。ADI Trinamic 推出的 TMCM-6110 六軸步進電機控制器 / 驅動模塊，憑借高度集成的設計與成熟的功能特性，為這類需求提供了實用的解決方案。

01單模塊搞定六軸控制

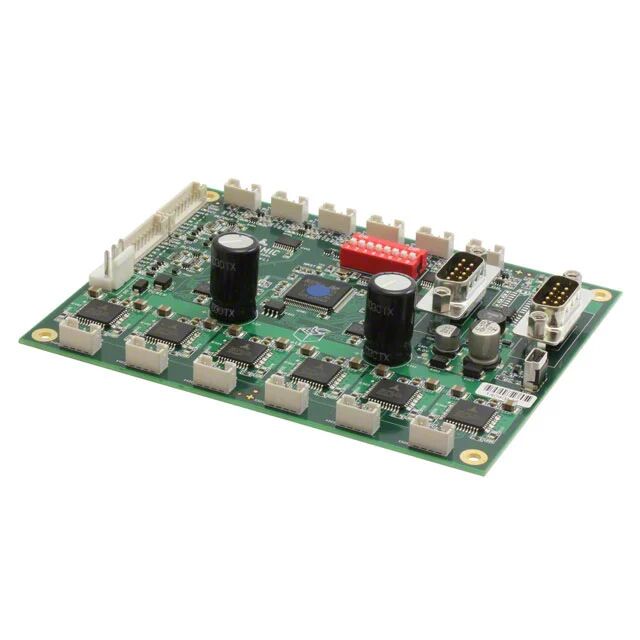

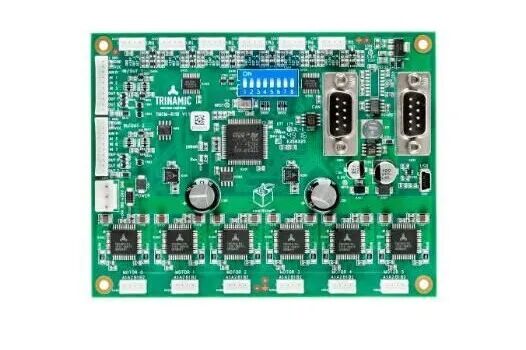

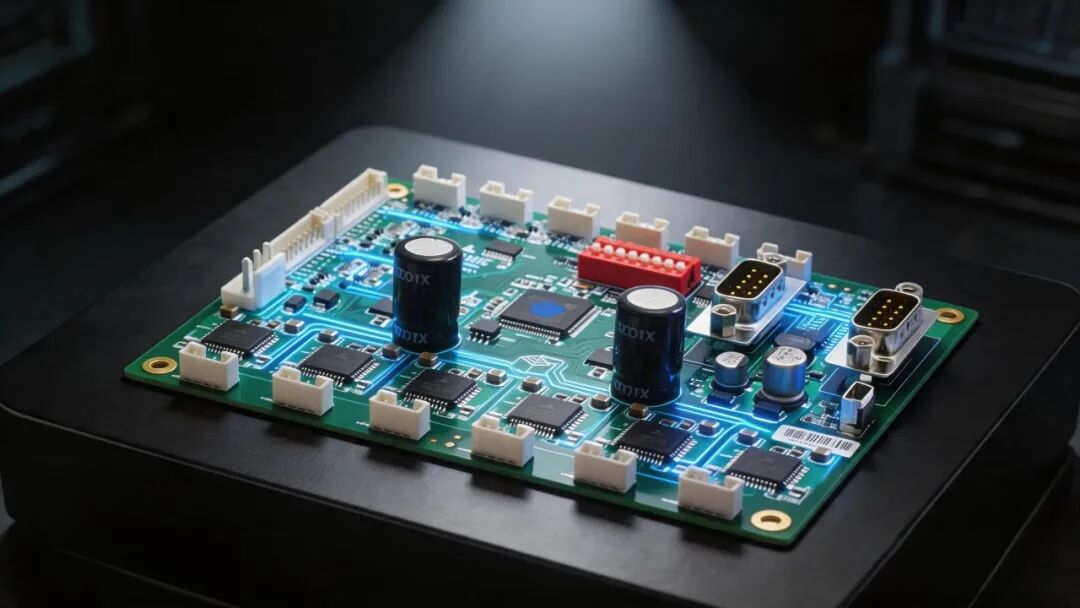

TMCM-6110 是一款緊湊型一體化步進驅動模塊，單塊電路板即可同時驅動 6 臺雙極性步進電機，無需額外搭配驅動板或擴展卡。其整體尺寸僅為 130mm×100mm×30mm，配備 4 個 M3 規格安裝孔，支持螺絲固定與標準 DIN 導軌安裝，能夠輕松嵌入各類控制柜與設備內部，大幅節省系統空間。

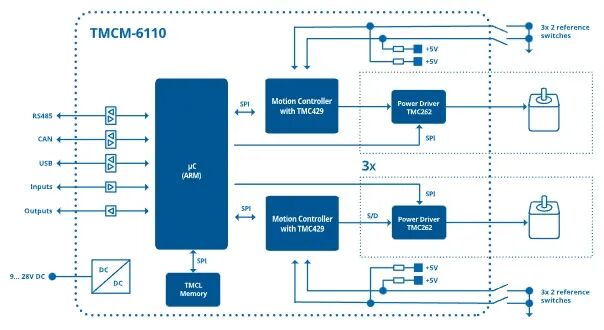

模塊內部集成完整的運動控制與驅動電路，核心采用 2 顆 TMC429 三軸步進電機控制器與 6 顆 TMC260 先進步進電機驅動芯片。這種架構支持實時運動輪廓計算與梯形加減速，可在電機運行中動態修改位置、速度、加速度等參數，無需主機頻繁干預，有效降低上位機運算負擔。

02

核心驅動技術

在電機驅動性能方面，TMCM-6110 支持最高 256 微步細分，能夠顯著降低電機運行時的振動與噪音，提升運動平穩性。每軸輸出電流最高可達 1.1A RMS（軟件設置 248-255 時峰值電流 1.6A），且支持 32 級硬件調節，可通過 TMCL 指令精確設置運行電流和待機電流，適配不同規格的步進電機。

模塊搭載了 Trinamic 兩項標志性核心技術：

stallGuard2堵轉檢測：無需額外安裝傳感器即可實時監測電機負載變化，精準檢測堵轉狀態，有效保護設備與電機免受損壞

coolStep智能電流控制：根據電機實際負載動態調整驅動電流，在輕載工況下可大幅降低功耗與發熱量，延長設備使用壽命

同時，模塊內置過溫、欠壓等多重保護機制。

特別提醒：模塊無電源反接保護，反接會導致永久性損壞；嚴禁在通電狀態下插拔電機線纜，否則可能因電壓尖峰擊穿驅動MOSFET。

03豐富接口

TMCM-6110 配備齊全的通信與 I/O 接口，可靈活融入不同工業控制系統：

·通信接口：支持RS485、CAN 2.0B 與 USB 2.0 Full-Speed 三種方式。RS485 最高波特率 115200bit/s，最多支持 255 個節點；CAN 接口最高 1Mbit/s，最多支持 110 個節點。需注意：USB 連接時 CAN 接口自動禁用；USB 總線供電模式下僅能進行參數配置、程序下載和固件更新，無法驅動電機。

·I/O 接口：提供6 路通用數字輸入（兼容 24V 電平）與 2 路 12 位精度模擬輸入（0-10V 量程），總計 8 路輸入通道；配備 8 路開漏輸出，其中 2 路支持最高 1A 電流驅動能力，可直接連接繼電器、電磁閥等執行器。

·專用接口：每軸獨立配備電機連接端子與左右限位/ 參考開關端子，接線清晰，便于現場安裝與維護。

04典型應用與核心參數

憑借六軸集成、緊湊尺寸與穩定可靠的特性，TMCM-6110 廣泛適用于實驗室自動化設備、小型數控機床、3D 打印設備、包裝貼標機械、電子制造設備以及醫療與生命科學儀器等場景。

TMCM-6110 將復雜的多軸運動控制功能集成在小巧的模塊中，在保證性能的同時簡化了系統設計，縮短了產品開發周期。無論是新項目研發還是現有設備升級，都是一款值得考慮的多軸步進驅動方案。
