“超節功率MOS管”應為?超結功率MOS管?（Super Junction MOSFET），是一種專為高壓大功率應用優化的功率半導體器件。其核心創新在于通過?電荷平衡結構?突破傳統硅器件的“硅極限”（即耐壓與導通電阻之間的權衡關系）。

超結MOS管的工作原理

采用?P柱（P-type pillar）與N柱（N-type pillar）交替排列?的超結結構，替代傳統MOSFET中單一的N型漂移區。P柱和N柱的摻雜濃度和電荷量相互補償，實現?體電荷平衡?（即總正負電荷近似相等）。

在傳統MOSFET中，耐高壓需加厚低摻雜漂移區，導致導通電阻（RDS(on)）很高。關斷狀態?：漏源間加高電壓時，P柱與N柱形成的耗盡區擴展并相互貫穿，實現高耐壓。導通狀態?：柵極施加足夠電壓（VGS > Vth）形成N型溝道，電子從源極流向漏極；由于超結結構降低了漂移區電阻，導通損耗顯著減小。

? ? ? ? ?N型碳化硅MOSFET - SCF80R450XTH ? ? ? ? ? ? ? ?

工采電子代理的N型碳化硅MOSFET - SCF80R450XTH是一款基于XLW先進的設計理念及寬帶隙材料的獨特特性，我們的碳化硅功率MOSFET具備低導通電阻、低柵極電荷、低Qrr值以及卓越的熱性能。該器件專為將導通損耗降至較低而設計，同時確保開關性能優異，且?guī)缀醪皇軠囟茸兓挠绊憽?/p>

此外，我們的碳化硅功率MOSFET具有高可靠性和極高的效率，其開發旨在提升終端應用的性能，特別是在工作頻率、能效、可靠性以及系統尺寸和重量的減小方面。

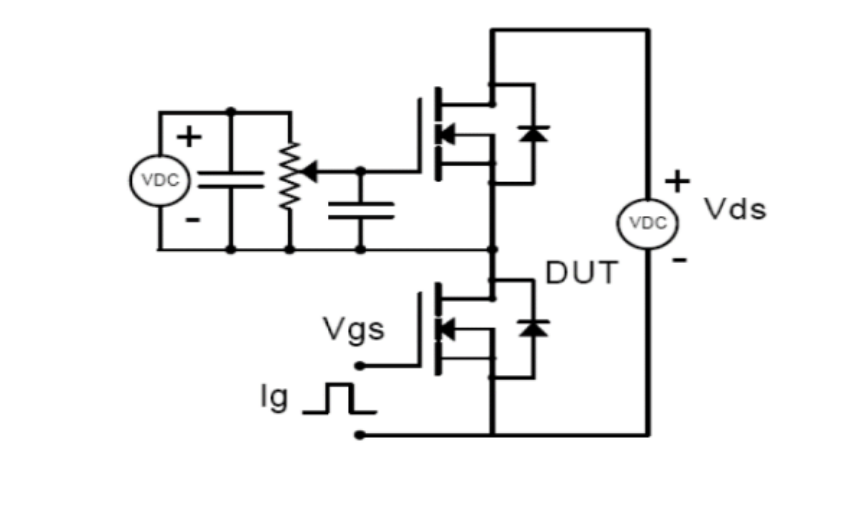

門極電荷測試電路及波形：

門極電荷測試電路及波形

功率MOS管 - SCF80R450XTH的特性：

高速切換，低切換損耗

低電阻、低傳導損耗

快速本征二極管，具有低反向恢復時間（Qrr/Trr）

不含鹵素，符合RoHS標準

100%雪崩測試

關鍵優勢：

?更低導通損耗?：RDS(on)大幅降低，提升效率?。

?更快開關速度?：柵極電荷（Qg）和寄生電容更小，適合高頻應用（如LLC、PFC拓?fù)洌?。

?更高功率密度?：芯片面積更小，散熱更優，適用于緊湊型設計（如快充、適配器）。

?更強高溫穩定性?：內阻溫度系數更平緩，重載高溫下性能更穩定?。

典型應用場景：

EV充電

車載充電器

電機驅動裝置

UPS

儲能系統

太陽能逆變器
