疊瓦太陽能電池通過消除片間距和減少遮光損失，可有效提升組件的輸出功率密度。然而，這類電池通常從金屬化后的母片上分離得到，分離過程會在邊緣引入復合中心，導致填充因子和開路電壓下降，且該問題在小尺寸電池中尤為突出?，F(xiàn)有的一些邊緣鈍化方法或需要復雜的金屬化前工藝，或涉及難以工業化實施的化學處理步驟。

本文提出一種金屬化后“鈍化邊緣技術”（PET）：通過熱原子層沉積氧化鋁薄膜并結合低溫退火，對分離后的電池邊緣進行鈍化處理。研究表明，該技術能顯著降低邊緣有效表面復合速度，當與熱激光分離（TLS）工藝配合使用時，可使偽填充因子恢復分離損失的一半以上，最終實現更高的電池輸出功率密度，且無需改變前道生產工藝，便于工業化集成。

電池結構與制備

Millennial Solar

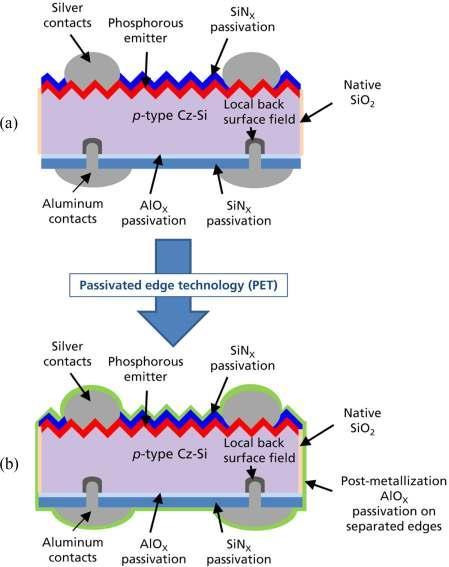

(a) 雙面 pSPEER 太陽能電池的示意截面圖 經過PET處理后，pSPEERPET太陽能電池在整個電池表面，尤其是分離邊緣（綠色層），增加了一層金屬化后沉積的介電鈍化層

未處理時，分離邊緣僅有一層自然生長的二氧化硅，復合嚴重。PET通過在邊緣沉積介電鈍化層（氧化鋁）來降低有效表面復合速度。采用熱原子層沉積（ALD）氧化鋁，其優點包括：保形性好、能提供化學鈍化和場效應鈍化、薄膜透明（5–15 nm）、低溫退火（<225°C）避免金屬接觸退化。

使用工業6英寸鎵摻雜直拉硅PERC前驅體（基區電阻率0.3–0.9 Ω·cm）。正面磷發射極由氮化硅鈍化，背面由氧化鋁/氮化硅疊層鈍化。

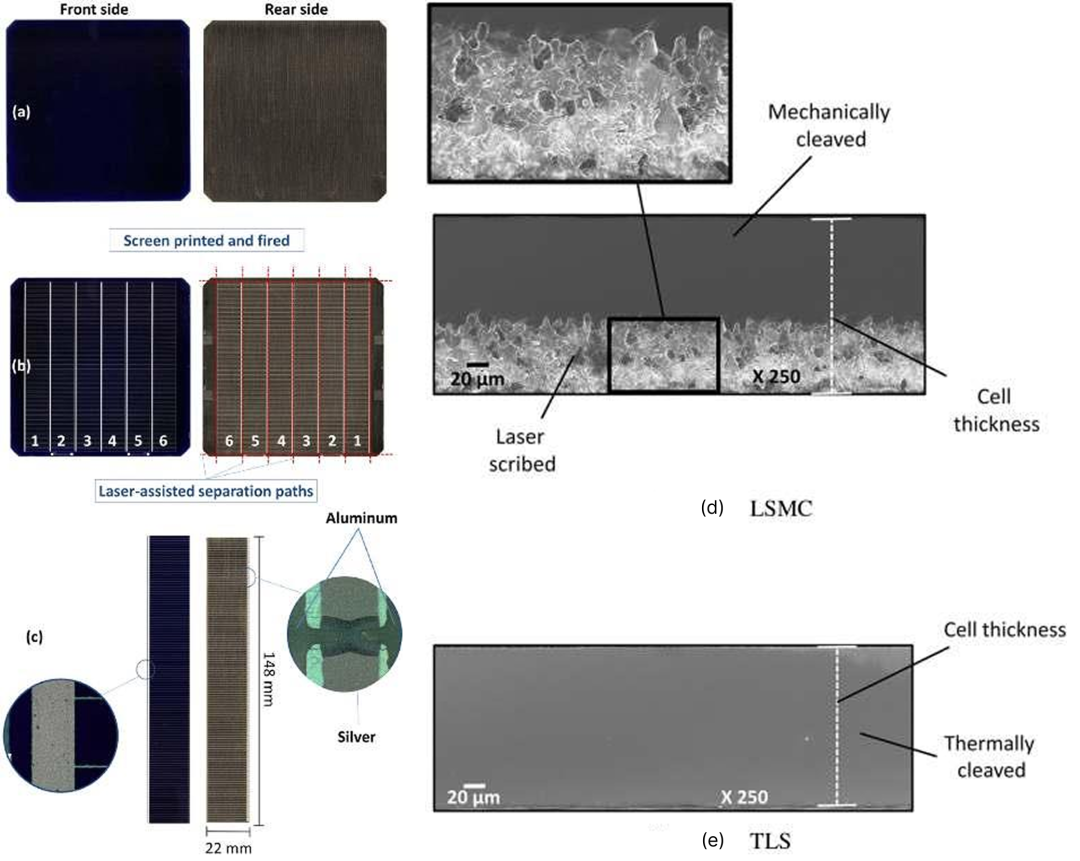

(a)工業6英寸 PERC 前驅體的正面和背面掃描圖像已完成金屬化的母片晶圓及其金屬化圖形，可從中分離出六個電池激光輔助分離后的pSPEER電池，尺寸為22 mm×148 m(d)經LSMC工藝分離的電池邊緣SEM圖像。激光劃片引起的粗糙區域約占厚度三分之一經TLS工藝分離的電池邊緣SEM圖像，由于整個裂片過程為熱學裂片，邊緣非常光滑

工藝從激光接觸開孔開始，依次印刷背面銀主柵、背面鋁柵線、正面銀柵線，然后快速燒結。每個母片設計為可分離出6個22 mm × 148 mm的疊瓦電池。分離采用LSMC或TLS。

LSMC：納秒紅外脈沖激光劃片約1/3厚度，然后機械裂片，邊緣粗糙。

TLS：先用脈沖激光產生0.5–1 mm的初始裂紋，再用連續激光配合水/空氣冷卻熱致裂開，邊緣光滑。

表征方法

Millennial Solar

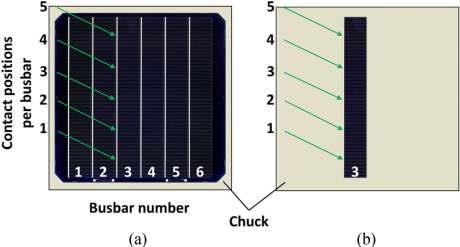

(a)分離前對母片晶圓進行Suns-VOC測量時的接觸位置示意圖對疊瓦電池主柵上相同五個位置的接觸方式

采用Suns-Voc測量，提取1000 W/m2下的pFF和Voc，以避免串聯電阻干擾。每個母片和每個分離電池均在主柵上五個相同位置測量。此外，在標準測試條件下進行光照IV測試（正面和背面分別測量）。

PET實驗方案

Millennial Solar

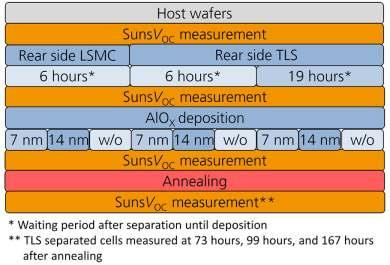

用于研究PET對分離電池影響的實驗流程及表征步驟

PET 沉積過程中，F(xiàn)lexAL反應器內三個疊瓦電池、一個橢偏儀測量樣品以及間隔片的俯視示意圖

為觀察分離及PET效果，LSMC電池在沉積前6小時分離；TLS電池分兩組，分別在沉積前6小時和19小時分離，以研究等待時間的影響。沉積氧化鋁厚度為7 nm或14 nm，使用間隔片保證背面也沉積。沉積后進行低于225°C的熱板退火。同時設置未沉積的對照電池。對TLS分離電池在PET后73、99、167小時重復測量以評估鈍化穩定性。

另外，制備對稱壽命樣品（n型區熔硅，厚200 μm，涂覆7 nm氧化鋁），通過準穩態光電導（QSSPC）測量有效表面復合速度。

鈍化對載流子壽命的影響

Millennial Solar

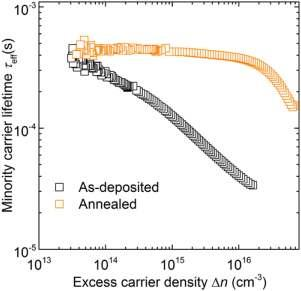

對稱n型區熔硅壽命樣品的少數載流子壽命τeff隨過剩載流子密度Δn變化的QSSPC測量結果

QSSPC結果顯示，退火后壽命樣品在Δn=101? cm?3處的有效壽命為432 μs，對應有效表面復合速度Seff=22 cm/s，表明該方法能獲得良好的鈍化效果。

Suns-Voc 結果

Millennial Solar

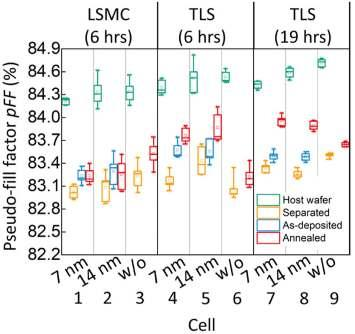

母片晶圓、分離后、剛沉積后以及退火后的Suns-Voc測量結果

母片平均Voc=669 mV，各步驟后Voc變化很小（±2 mV），因此重點分析pFF。

從母片到分離后，LSMC和TLS均導致pFF下降約1.2%（絕對值），源于邊緣復合。

沉積氧化鋁后，pFF開始回升。TLS電池從分離態到剛沉積態提升0.4%（絕對值）。

退火后，TLS電池再提升0.4%（絕對值），歸因于鈍化層激活。未沉積的對照電池退火后也有輕微提升（可能因自然氧化硅生長）。

總體來看，TLS+PET使pFF絕對值提高0.7%，恢復了50%的分離損失；LSMC+PET僅提高0.3%，恢復約16%。表明TLS的光滑邊緣更有利于PET效果。

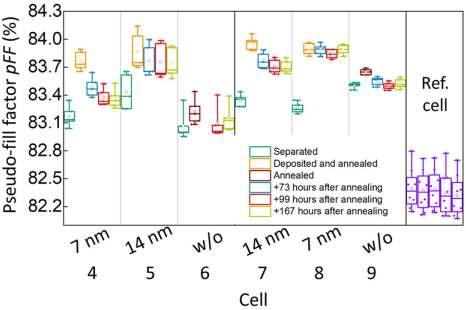

通過Suns-Voc測量獲得的TLS分離電池在PET處理前后的pFF值

穩定性測試：涂覆14 nm氧化鋁的電池在167小時內pFF幾乎不變；7 nm或無涂層的電池隨時間退化。

IV 測量結果

Millennial Solar

基于上述結果，優選TLS+PET制備電池進行IV測試，并與未做PET的LSMC分離電池對比。

TLS+PET電池（正面）：效率22.1 %，Voc=669 mV，F(xiàn)F=81.4 %，jsc,des=40.5 mA/cm2，pFF=83.2 %，串聯電阻0.38 Ω·cm2（表明金屬接觸未退化）。

LSMC無PET電池（正面）：效率21.7 %，F(xiàn)F=80.9 %，pFF=82.4 %。

背面測量：TLS+PET電池背面效率14.7 %，比無PET的LSMC電池（14.4 %）高0.3 %。兩者背面串聯電阻均為0.35 Ω·cm2。

考慮背面10%額外輻照，TLS+PET電池輸出功率密度為23.5 mW/cm2，比無PET的LSMC電池高0.4 mW/cm2。

這些結果證明PET有效提升了分離電池的效率，且無需修改金屬化前工藝。

本文提出的金屬化后鈍化邊緣技術（PET）結合熱原子層沉積氧化鋁和低溫退火，能顯著降低分離邊緣復合。TLS分離提供光滑邊緣，更利于PET效果；LSMC分離邊緣粗糙，PET效果稍弱。TLS+PET使pFF提升0.7%（絕對值），恢復一半分離損失，且14 nm氧化鋁鈍化在167小時內保持穩定。最佳電池正面效率達22.1%，考慮背面10%輻照后輸出功率密度為23.5 mW/cm2，比未鈍化電池高0.4 mW/cm2。該技術無需改變前道工藝，便于工業集成。
