隨著智能座艙、自動駕駛及車聯網技術的跨越式發展，車載定位數據已不再僅僅是導航界面上的幾何坐標。它是路徑規劃的決策基礎、是智能駕駛對環境感知的時空坐標，更是緊急避險與安全救援的關鍵生命線。同時，定位精度與可靠性已成為衡量整車合規性及市場準入的核心指標?？梢哉f，車載定位系統正經歷從“導航應用”到“智能汽車數字底座”的本質蛻變。

隨著《GB/T 45086.1-2024 車載定位系統技術要求及試驗方法 第1部分：衛星定位》的正式發布，車載衛星定位系統的測試評價終于有了更加明確、系統、可量化的國家標準依據，也推動行業從"經驗測試"走向"標準化驗證"。對于車企、Tier 1、定位模組供應商和導航系統開發團隊而言，一個關鍵問題隨之而來：車載定位系統到底應該測什么？怎么測？測試結果如何證明符合標準？

本文將結合 GB/T 45086.1-2024 標準要求，解讀車載衛星定位測試的核心關注點，并介紹北匯信息面向工程落地和合規驗證的自動化GNSS測試解決方案。

GB/T 45086.1-2024標準簡介

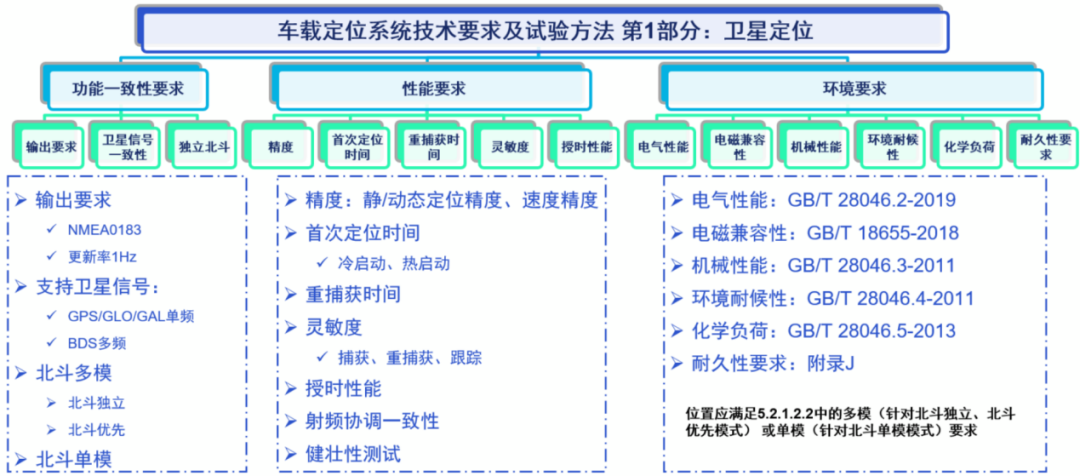

《GB/T 45086.1-2024》是面向車載衛星定位系統的重要國家標準，覆蓋了車載 GNSS 定位系統在功能、性能、環境適應性等方面的關鍵要求。它關注的遠不止"能不能定位"，而是進一步追問：是否支持北斗等衛星定位能力？定位精度能否滿足車輛應用？首次定位時間是否達標？弱信號環境下能否捕獲和保持跟蹤？遇到衛星異常、時間異常、偽距突變等情況時，系統是否穩定可靠？測試方法是否可復現、可量化、可追溯？

更關鍵的是，雖然該標準本身屬于推薦性國家標準，但在車載事故緊急呼叫系統（eCall）等應用場景中，其要求已被強制性標準引用，從而具備了更強的法規約束意義。也就是說，對于涉及 eCall、智能網聯、車載導航定位和相關前裝產品的企業來說，GB/T 45086.1-2024 不只是研發參考，更成為產品準入、客戶驗收和合規測試的重要依據。

車載衛星定位系統的測試內容

結合標準要求和測試實踐，車載衛星定位系統的測試可以歸納為三大維度。

1

功能一致性

功能一致性驗證的是被測系統是否具備標準要求的基本定位功能。以北斗定位能力驗證為例，通常需要在衛星信號模擬環境下關閉除北斗以外的其他衛星星座信號，將被測件切換至"北斗單模"工作狀態，再觀察系統是否仍能正常輸出有效定位結果。同時，還需要關注定位數據輸出是否符合協議要求——例如，被測件是否能夠穩定輸出符合 NMEA 0183 協議的報文，報文校驗和是否正確，時間戳是否連續，定位狀態位是否保持有效。

2

性能要求

性能測試是 GB/T 45086.1-2024 中最受關注的部分，也是研發、測試和客戶驗收中最容易形成量化結論的部分。典型指標包括：靜態定位精度、動態定位精度、測速精度、首次定位時間（TTFF）、捕獲靈敏度、跟蹤靈敏度、重捕獲能力等。

3

環境與魯棒性

車載定位系統是車規級產品的一部分，必須經受復雜環境和異常條件的考驗。除了常規電氣性能、機械性能、環境適應性測試之外，標準還關注定位系統在異常衛星信號和時間事件下的表現，例如：衛星鐘差擾動、單星偽距突變、衛星健康狀態異常、GPS 周翻轉、閏秒事件、異常衛星識別與剔除等。

車載GNSS測試的典型場景

基于GB/T 45086.1-2024的要求，車載GNSS測試在北斗多模和北斗單模模式約定下，又可以進一步拆解為三大類典型測試場景。

1

基礎性能測試典型場景

這是最基礎且核心的測試場景，用于評估定位系統在不同環境下的精度、速度和靈敏度。

2

靈敏度與時間特性測試典型場景

這一場景主要針對車載導航定位系統的性能極限進行測試。

3

系統健壯性與異常測試典型場景

該場景模擬衛星系統可能出現的各種“意外”情況，測試車載系統是否會出現誤報或崩潰。

北匯信息的解決方案

在過去，很多GNSS測試依賴手動操作——測試人員手動設置模擬器場景、手動啟動測試、手動保存日志，再用工具離線分析定位誤差。這種方式在研發早期尚可使用，但面對新標準、新車型、新平臺和多版本迭代時，會暴露出明顯不足：測試效率低，難以覆蓋大量場景；人工操作多，容易引入誤差；測試過程不可完全復現；測試數據分散，問題追溯困難；報告生成周期長，難以支撐快速迭代；標準條款和測試用例之間缺乏清晰映射。

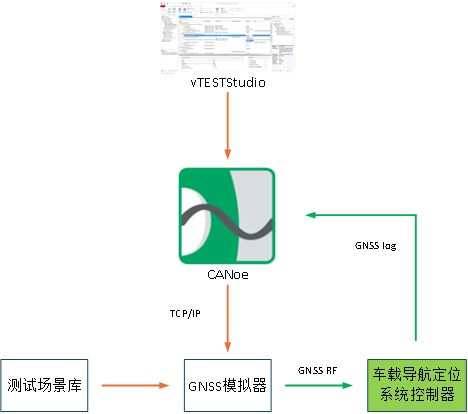

針對GB/T 45086.1-2024的測試要求，北匯信息構建了一套實驗室環境下的車載GNSS自動化閉環仿真測試方案。該方案以GNSS衛星信號模擬器為核心信號源，結合 vTESTstudio、CANoe、測試場景庫和被測車載導航定位系統，實現從場景加載、信號注入、數據采集、誤差分析到報告生成的全流程自動化。

整體架構可以理解為兩條主線：

1

控制鏈路：自動執行標準化測試序列

在控制層，vTESTstudio 負責測試用例和測試序列的結構化管理。測試人員可以依據GB/T 45086.1-2024將靜態定位精度、動態定位精度、測速精度、靈敏度、首次定位時間、異常場景等用例進行標準化編排。CANoe作為測試執行和過程管理平臺，通過 TCP/IP 等方式控制GNSS模擬器，自動加載測試場景并啟動測試流程。這意味著測試人員不需要逐項手動操作模擬器，也不需要手動切換場景——系統可以按照標準測試序列自動執行，大幅提升測試效率和一致性。

2

執行鏈路：真實射頻信號注入被測件

在執行層，GNSS 模擬器根據測試場景庫中的軌跡文件和信號配置，生成對應的 GNSS 射頻信號。這些信號可以覆蓋開闊天空、城市峽谷、高架橋、弱信號、異常衛星等多種場景，并通過射頻饋線注入到車載導航定位系統硬件控制器中。被測件接收到模擬信號后，按照自身算法完成定位解算，并通過串口、網絡或其他接口輸出 NMEA 0183 定位報文及內部日志。這使得測試環境既具備實驗室可控性，又能夠模擬真實道路中復雜多變的衛星信號條件。

測試執行完成后，系統可自動生成標準化測試報告。報告通常包括兩層信息：

測試結果總覽：總測試用例數、通過數、失敗數和整體通過率，讓測試團隊和項目管理人員快速了解當前版本的定位性能狀態。

測試明細：對于失敗項，測試人員可以通過報告中的鏈接進一步追溯原始日志和誤差曲線，快速定位問題原因。每一個測試用例的實測指標、標準閾值和判定結果，例如：水平定位精度實測值、垂直定位精度實測值、測速誤差、冷啟動/熱啟動首次定位時間、捕獲靈敏度、跟蹤靈敏度、異常場景下位置偏移、是否發生復位或死機、是否正確剔除異常衛星等。

北匯信息的車載導航定位測試解決方案可以幫助客戶實現：

標準符合性驗證

依據 GB/T 45086.1-2024進行測試用例設計和指標判定，幫助客戶在研發階段提前發現合規風險，減少后期整改成本。

復雜場景覆蓋

通過GNSS信號仿真構建開闊天空、城市峽谷、高架橋、弱信號、異常衛星等多類場景，彌補實車道路測試成本高、重復性差、不可控的問題。

報告可追溯

自動生成測試報告，支持結果統計、明細查看、原始日志追溯和誤差曲線分析，為客戶驗收、內部質量審核和合規證明提供支撐。

數據閉環分析

通過真值與實測值自動比對，形成客觀量化的定位誤差分析結果，幫助研發團隊更快定位算法、硬件或系統集成問題。

研發迭代提效

自動化執行測試序列，減少人工操作和重復勞動，讓測試團隊能夠更快完成版本回歸和問題驗證。

小結

對于車企和供應商來說，GB/T 45086.1-2024 帶來的挑戰并不只是增加幾個測試項，而是要求企業建立一套系統化、標準化、可復現的定位測試能力。北匯信息的車載導航定位測試解決方案，以標準為依據，以仿真為手段，以自動化為核心，以數據閉環為支撐，幫助客戶把車載定位能力測準、測全、測可靠。
