“促進良田良種良機良法集成增效”中將“良機”（農機裝備）置于農業現代化核心位置。但是長期以來，農機裝備受限于品牌生態封閉、私有通信協議林立及物理接口冗余，導致拖拉機與機具間形成“信息孤島”。不同品牌設備難以實現即插即用（Plug & Play），作業數據無法實時鏈路共享，復雜的多機協同與閉環控制更面臨嚴苛挑戰。

中國農機行業憑借不斷成熟的供應鏈、性價比優勢及智能化轉型，正從“低端制造”向“高端智造”邁進，出海進程步入新時代。但出海高端市場需深度實現ISOBUS等國際通信協議標準：ISOBUS（ISO 11783）被譽為農業機械界的“通用語言”——通過標準化的通信協議，使不同制造商、不同類型的農機設備能夠在同一總線上實現即插即用、互聯互通與數據共享。在大型農場中，多品牌播種機、施肥機、噴藥機等設備可基于ISOBUS實現協同作業、自動調整作業參數、實現變量施用、并實時同步作業數據。

ISO 11783（ISOBUS）各部分規范概要：

在ISOBUS體系中，AEF（農業工業電子基金會）通過定義“功能”將復雜的標準條文轉化為用戶可理解的兼容性指標。只有通過AEF一致性測試（Conformance Test）的產品，才能在AEF ISOBUS數據庫中列出并獲得相應的認證標簽，以便更好適配出海要求。CANoe Option ISO11783是AEF官方指定的一致性測試平臺，適用于基于ISO 11783標準的網絡及ECU的設計、診斷與測試，覆蓋從研發驗證到下線檢測（EOL）的全周期，滿足協議解析、數據記錄、網絡仿真，通訊與功能驗證的完整工具鏈。

ISOBUS系統組成與CANoe仿真

ISOBUS（ISO 11783）是基于J1939的農業通信協議體系，沿用J1939的PGN、地址聲明和傳輸協議機制，并在其基礎上進行專門規范和約束。ISOBUS網絡由多個功能組件組成，每個組件承擔特定的通信職責，共同構成一個標準化、可擴展的農業電子系統，通常包括拖拉機ECU（TECU）、農具ECU（Implement ECU）、TIM系統、虛擬終端（VT）、任務控制器（TC）、文件服務器（FS）以及GNSS模塊等。

拖拉機控制器（TECU）與農具控制器（Implement ECU）

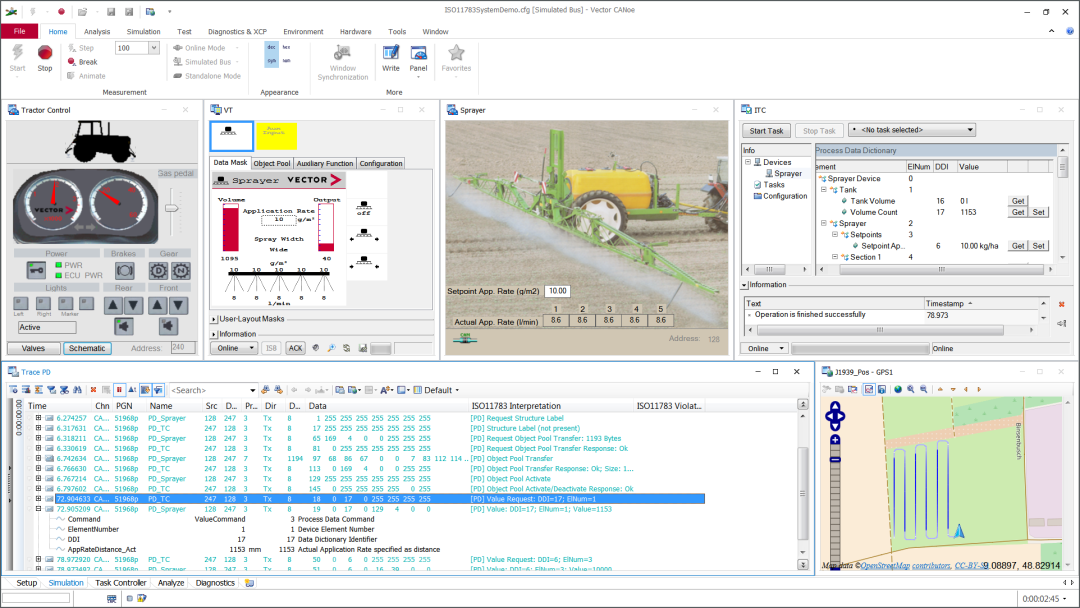

拖拉機控制器是整機的核心電子控制單元，不僅負責動力系統、液壓系統和牽引控制等關鍵車輛功能，還會持續向網絡廣播車速、轉速、油耗與定位等運行狀態，同時承擔地址聲明、網絡管理與任務控制數據提供等通信角色。農具控制器負責管理各類農業作業單元（如播種、噴藥、施肥與整地設備）的執行邏輯，并通過VT與TC交換參數、狀態和控制信息。CANoe Option ISO11783可對拖拉機控制器和農具控制器節點進行仿真，在加載數據庫后借助模型庫ISO11783 IL對節點ISOBUS信號交互進行完整仿真，并通過CAPL腳本模擬其作業行為，仿真節點可與虛擬或真實的VT、TC和TIM實現作業流程交互。與此同時，ISOBUS的傳輸層、診斷與網絡管理等功能也能在CANoe中輕松實現。

TIM（Tractor Implement Management）系統

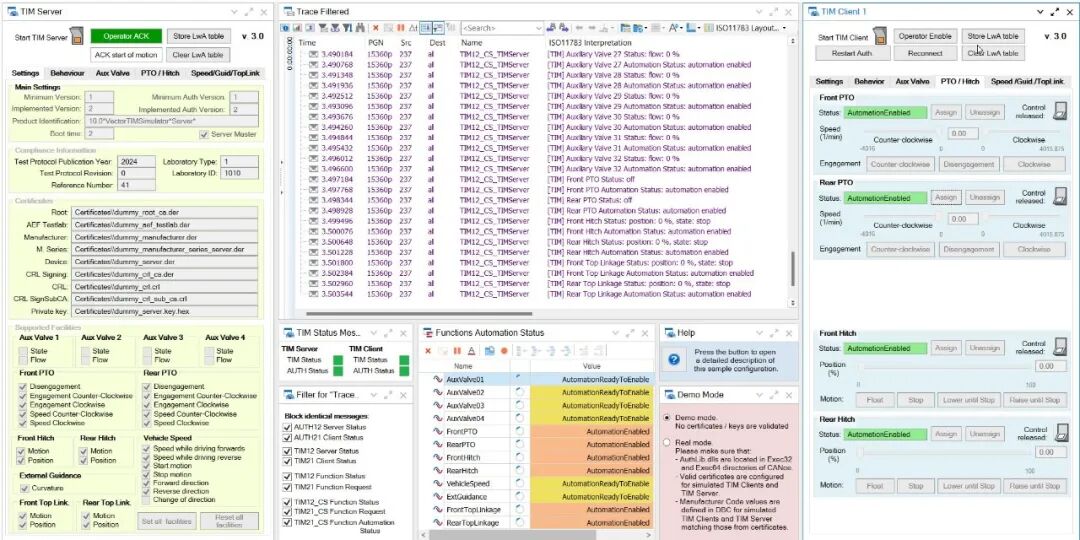

TIM是實現農具反向控制拖拉機的高級擴展，使農具在特定作業場景中主動要求拖拉機調整速度、動力輸出或液壓動作，以提升作業質量并降低駕駛員負擔。CANoe同時支持TIM Server與Client仿真，可完整重現授權、指令、反饋與容錯流程。

虛擬終端（VT，Virtual Terminal）

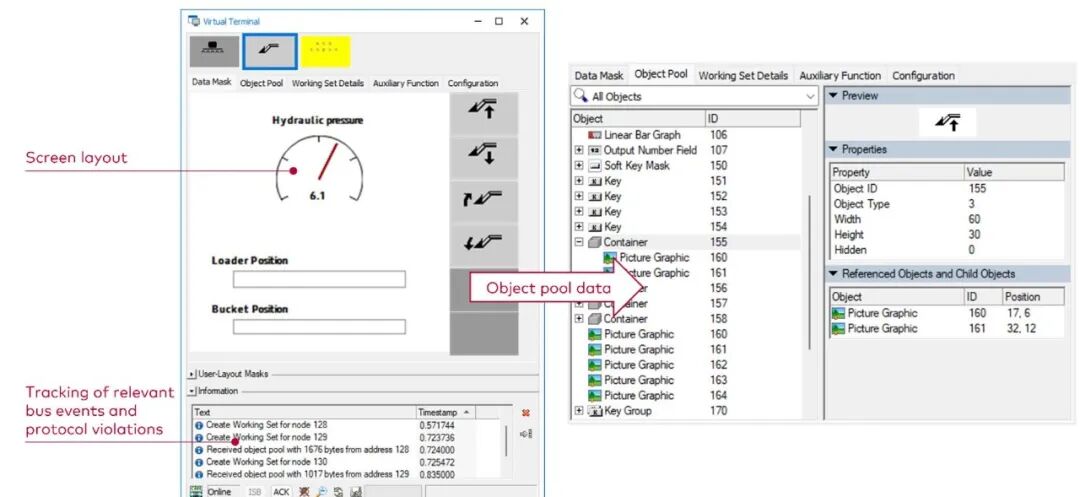

VT是駕駛員操作農具的統一圖形化界面，相當于農具的顯示屏與輸入單元。它負責渲染農具上傳的Object Pool，并在界面中呈現按鈕、控制器、數值與動態圖形，同時將用戶的觸發操作返回給農具ECU。借助CANoe的VT Window，這一交互流程能夠被完整復現并調試，真實VT也能通過此窗口進行被動監控。CANoe Option ISO11783支持最新的VT version 7.0仿真與被動監聽。

任務控制器（TC，Task Controller）

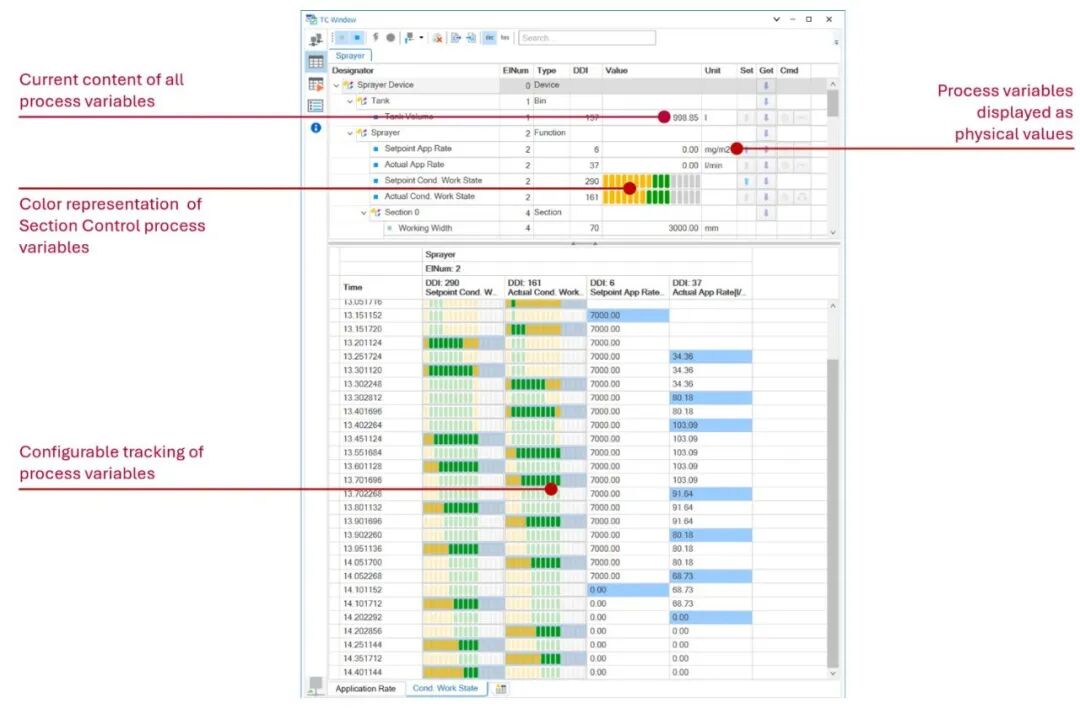

任務控制器負責精細農業作業的數據組織與流程執行，包括作業管理、基于定位的變量施用、區段控制以及作業記錄等關鍵功能。TC會依據設備描述和過程變量與農具進行交互，實現自動化作業控制。CANoe提供圖形化的Interactive TC與可編程TC IL，使任務流程與控制邏輯能夠在仿真環境中完整驗證。

文件服務器（FS，F(xiàn)ile Server）

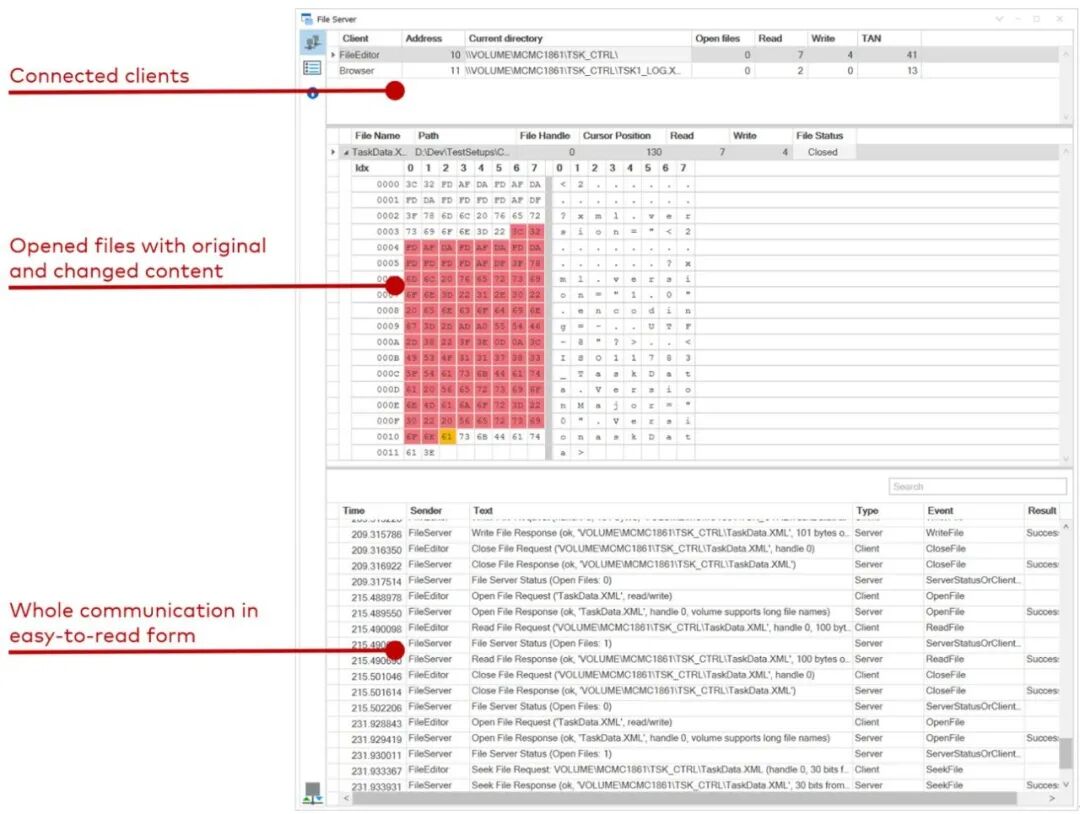

文件服務器承擔作業任務、記錄、機具配置備份和作業日志等大體量數據文件的存儲與傳輸，是ISOBUS文件交互的核心組件。基于ISO 11783?13協議運行的FS在CANoe中可被完整監聽，文件打開、讀寫與傳輸過程均可可視化呈現，便于進行互操作性與數據一致性驗證。

GNSS模塊

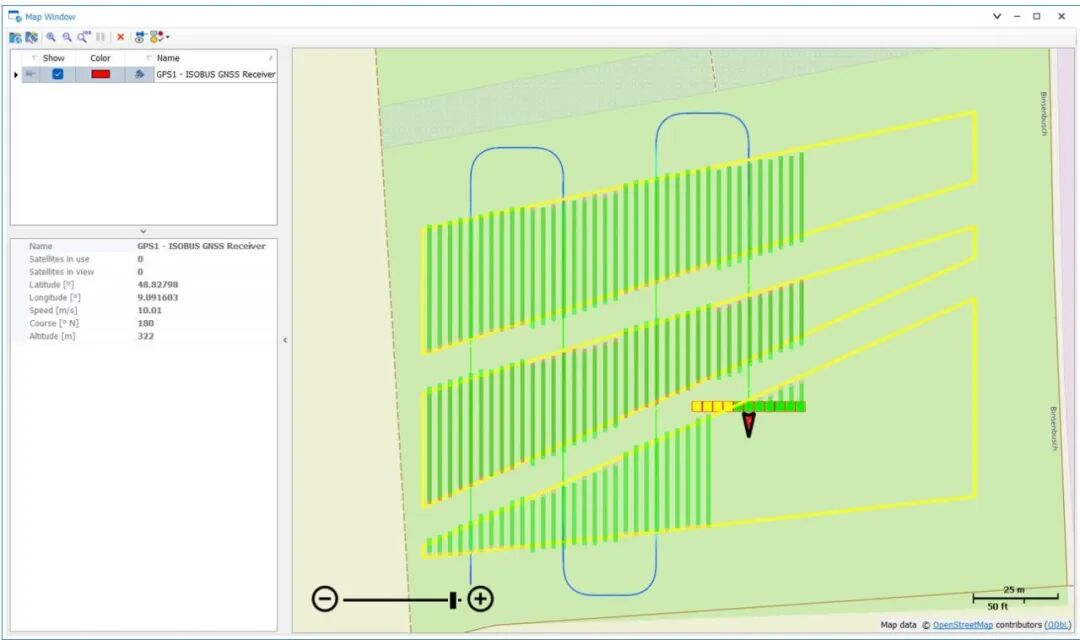

GNSS模塊為精準農業提供實時位置、軌跡與高度等關鍵數據，并為噴施導航、自動駕駛等位置相關作業提供支持。這些數據可通過J1939、NMEA或ISO 11783 PGN傳輸，而CANoe的GNSS模擬器能夠在純軟件環境中復現定位行為，從而驗證位置驅動的作業邏輯。

ISOBUS系統驗證方案與案例

在開發ISOBUS設備的過程中，CANoe既可以作為分析工具協助開發與測試工程師完成協議解讀分析和診斷，也能結合硬件I/O板卡VT system和DYNA4滿足虛擬環境閉環驗證智慧農機復雜工作場景的HIL系統。

農機場地作業和控制器開發調試階段的ISOBUS協議采集與分析

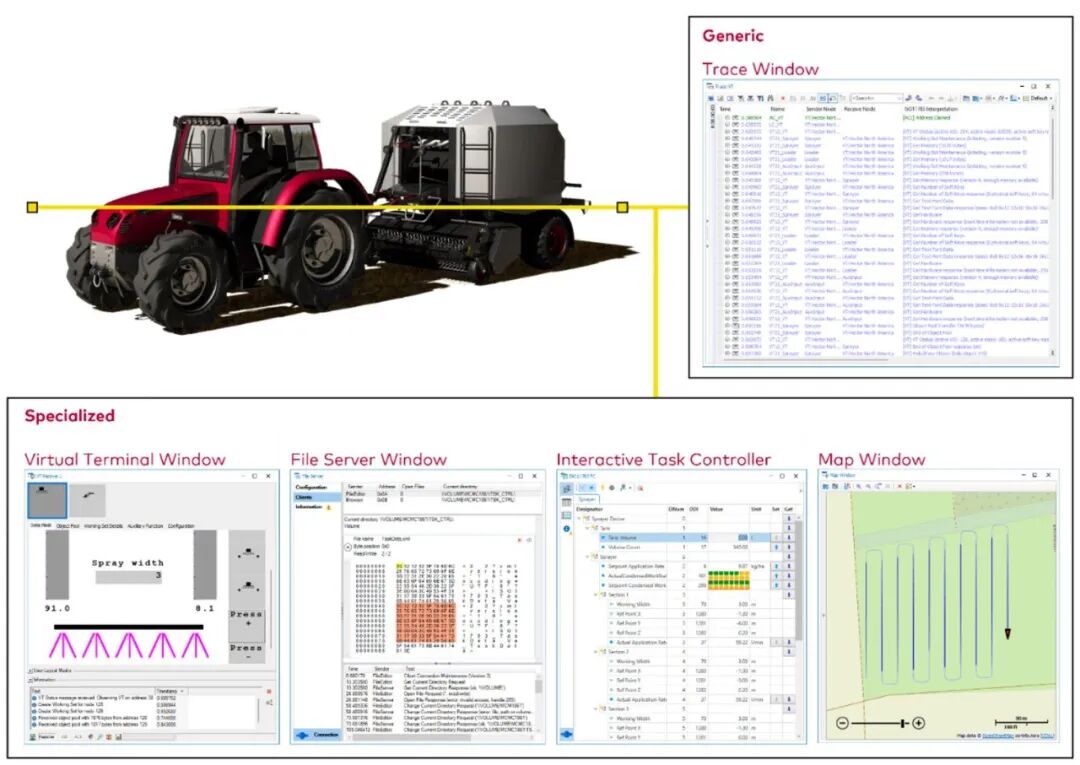

CANoe Option ISO11783解析ISOBUS協議，提供通信異常高亮和多維過濾篩選，還支持VT、TC、FS、GNSS等窗口數據聯動，實時觀測總線負載、吞吐率、時延和抖動等關鍵數據。此外，系統還支持ISO 11783診斷功能（傳輸層支持BAM、CMDT、Fast Packet和ETP），結合DTC監控和診斷交互API，可手動或自動實現診斷指令發送。

農機控制器功能、通信和軟件集成驗證

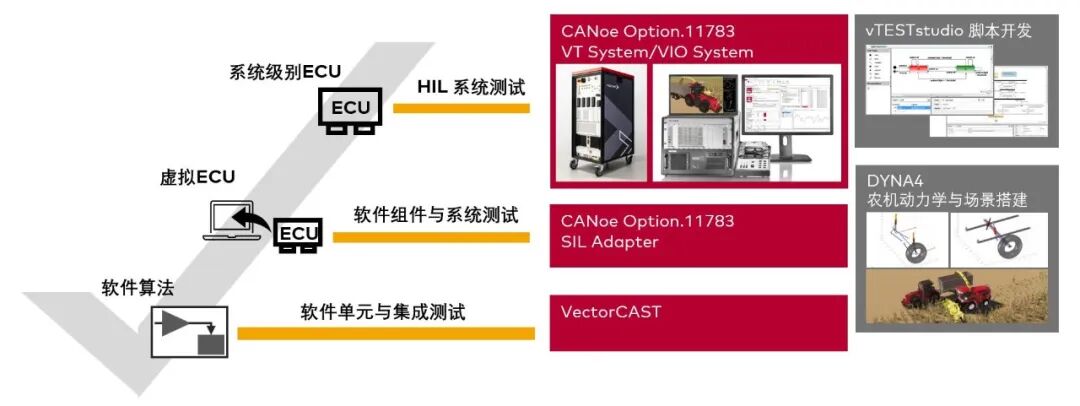

農機的開發主要依靠實機在場地進行驗證，但面對日益復雜的功能和農機智能化自動化的趨勢，以及諸多農機產品的多樣性，傳統使用場地驗證不可或缺但會產生巨大的成本。采用CANoe平臺搭建智慧農業控制器XIL全鏈路驗證方案，配合軟件開發早期的單元與集成測試平臺VectorCAST，更好地滿足農機軟件功能安全I(xiàn)SO 25119規范的軟件合規性測試，提升開發質量并加快驗證上市節奏。

案例一

某著名收割機-裝載機智慧協同系統，搭建基于DYNA4仿真場景的閉環HIL系統用來驗證自動收割與裝載控制功能，采用CANoe和vTESTstudio實現自動化。

案例二

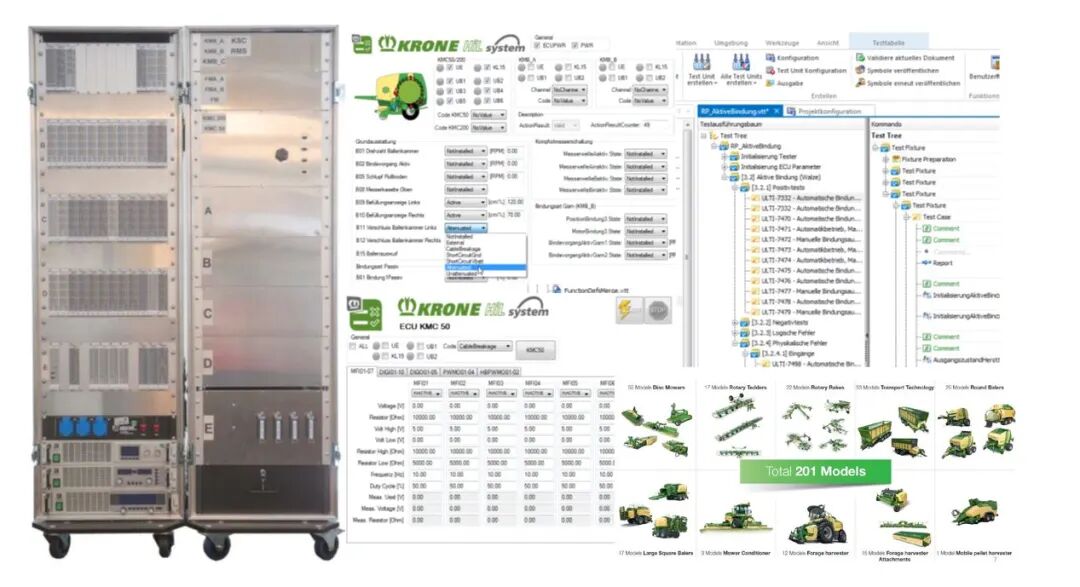

全球著名農機制造商KRONE采用CANoe、VT System和vTESTstudio搭建易用、可擴展、可追溯和穩定的HIL系統，滿足軟件功能自動化測試，包括UDS、J1939和ISO 11783關聯的全面診斷測試驗證[1]。

案例三

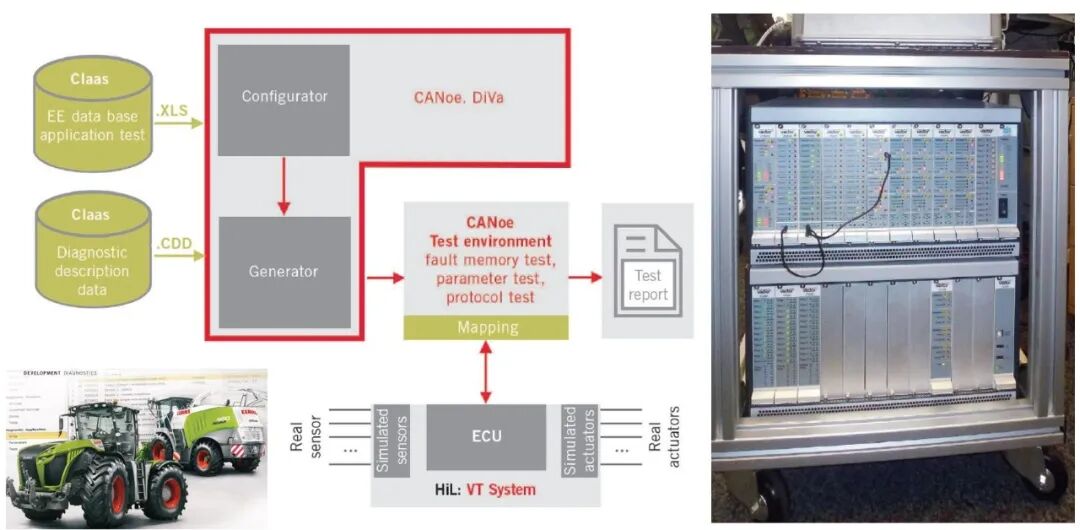

全球領先農機CLASS采用數據驅動實現診斷自動化測試，直接使用Excel配置加載到DiVa，高效生成DID與DTC自動化測試，并在基于CANoe和VT System搭建的HIL上執行。從Excel配置生成DID與DTC自動化測試的覆蓋率達到95%[2]。

總結：

CANoe Option ISO11783為智慧農業設備開發提供完整的開發、仿真、分析和測試平臺，支持農機通信數據庫開發和各類診斷功能。借助其強大的協議解析、組件仿真與自動化測試能力，可顯著提升開發效率、降低調試成本并確保產品符合行業標準，助力國產農機電子系統開發與出海。

參考文獻：

[1]: Test Automation of Agricultural Machines, 4th Vector Testing Symposium

[2]: Automated Data-driven Validation of the Diagnostic Implementation, ATZ elektronik (2015), No.10, pp. 22-25
