在2026年，CANoe迎來了它的30周年。在這個重要節點，我們整理了一系列由一線專家團隊沉淀的技術經驗，希望幫助您在實際項目中更高效地發揮CANoe的能力。每一個主題，都對應一個CANoe的具體功能或典型工作流程，助您解決開發中的實際挑戰，優化使用方式，并帶來可感知的效率提升。

摘要

當用戶在CANoe中實時處理海量測量數據時，可能會碰到性能問題。通過啟用早期事件過濾（Early Event Filtering），可以在數據進入分析區域之前就完成篩選，從而顯著降低系統負載，提升整體響應性能。同時，未參與實時分析的數據仍可記錄下來，供后續離線分析使用。

能做什么？

能解決什么問題？

在一些復雜場景中，例如：多條高帶寬總線同時運行并持續產生大量報文、信號和系統變量，或是同時打開多個分析窗口（Trace、Graphics等）并嘗試實時顯示全部數據時，可能會出現界面卡頓，響應延遲或數據無法完整顯示的情況。這類問題通常是由于分析區域無法及時處理全部實時數據所導致的?？紤]到在通常情況下，用戶并不需要實時獲取全部數據，因此CANoe提供了一種有效的優化手段——早期事件過濾。

所謂“早期事件過濾“，是指在數據進入分析區域前先對事件進行篩選和過濾。這樣，被過濾的數據將不會進入各類分析窗口中，從而顯著降低系統負載。

支持哪些過濾能力？

啟用該功能后，系統會自動在Measurement Setup中加入:

System Variable Filter（系統變量過濾）

Channel Filter（通道過濾）

Logging File（日志記錄）

如果在性能要求較高的場景下需要進一步細化篩選規則，可以插入額外的過濾器模塊，構建分級過濾策略，僅保留當前分析階段所需的數據進入分析區域。

如何在CANoe中找到此功能？

如何開始使用？

1.啟用早期過濾功能

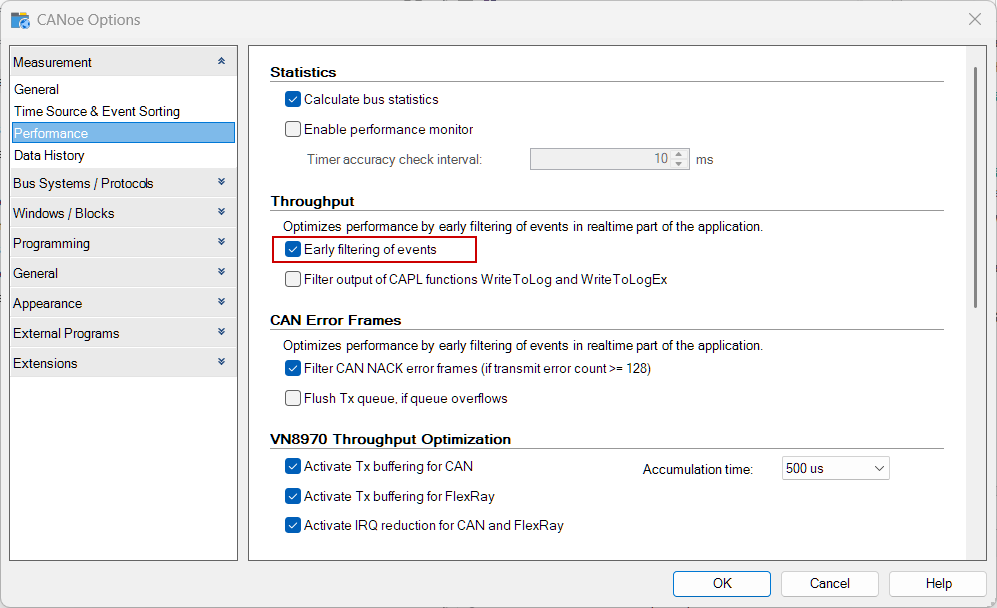

在CANoe中打開Options → Measurement → Performance → Throughput，勾選Early filtering of events：

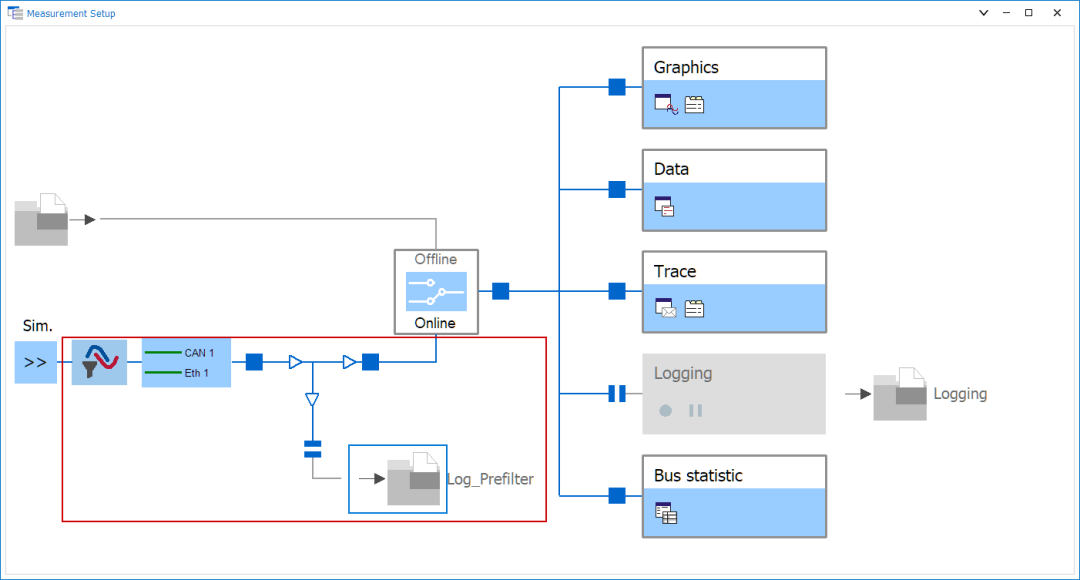

啟用該選項后，Measurement Setup中會自動增加對應的過濾結構：

2.配置過濾策略

啟用早期事件過濾后，可以根據分析需求配置不同的過濾方式：

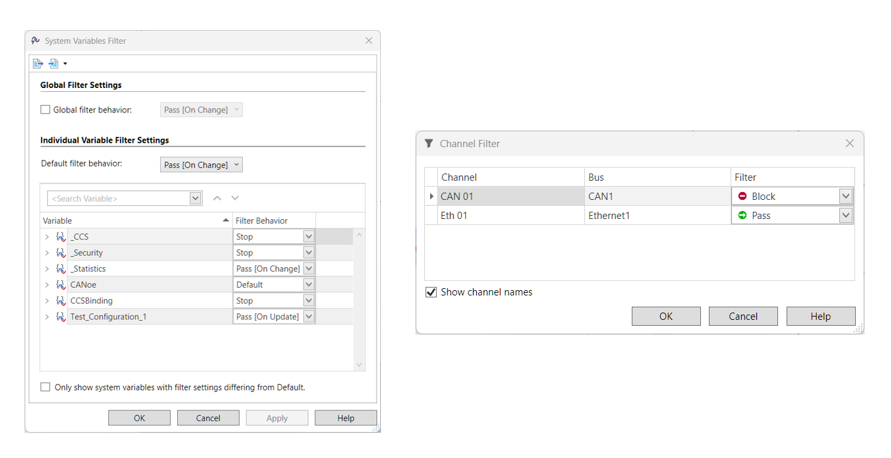

使用System Variable Filter過濾系統變量

使用Channel Filter過濾特定通道數據

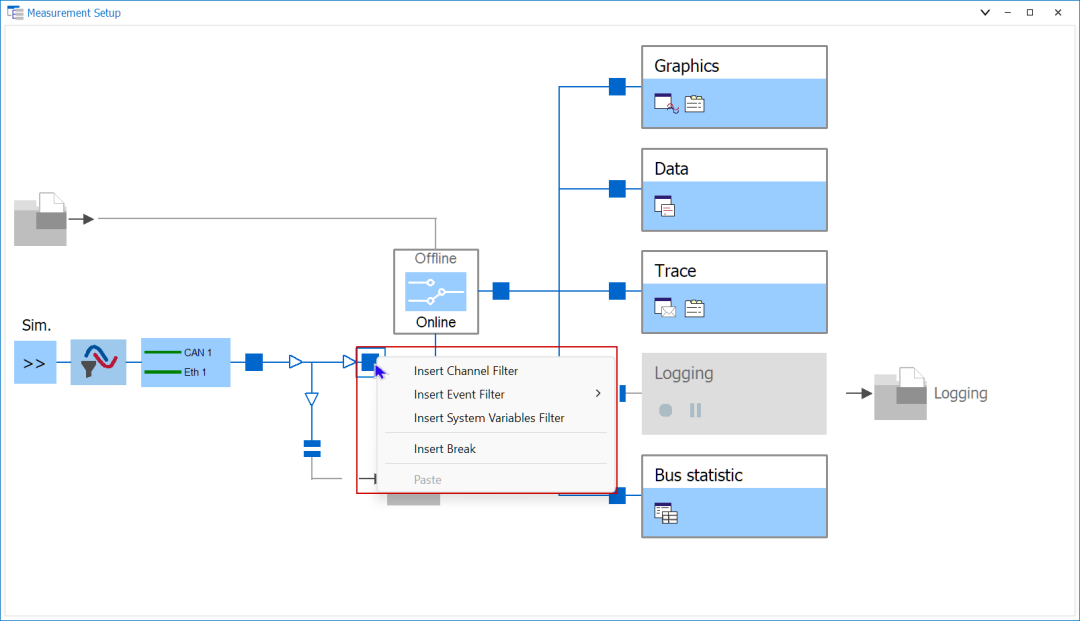

這兩個過濾器會在數據進入分析區域之前對數據進行篩選，被過濾的數據既不會顯示在各類分析窗口中，也不會被記錄。如果需要進一步優化性能，還可以在Online/Offline switch之前，通過右擊藍色方塊（Hot Spot）增加更多過濾器，進一步減少進入分析區域的數據量，僅放行當前分析所需的數據進入分析區域：

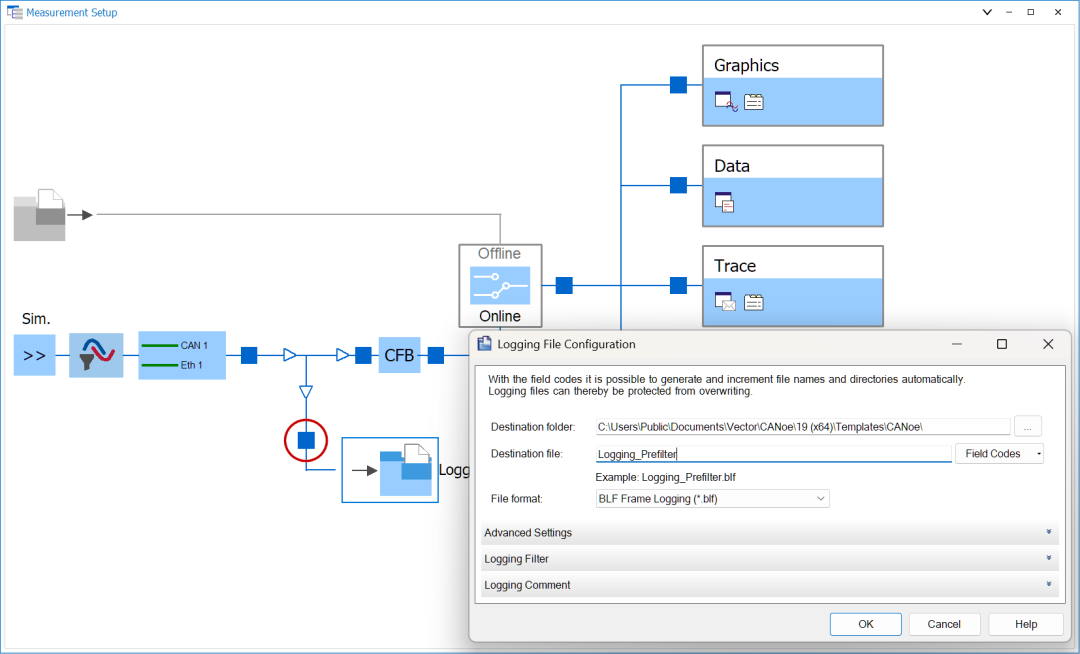

在完成基礎過濾之后，我們還可以通過下圖中的記錄模塊，對數據進入分析區之前進行提前記錄，尤其適用于配合Hot Spot添加的進階過濾條件使用。
