本文對北京匠行科技自研板卡所搭載的NVIDIA Jetson_AGX_Orin模塊如何進行刷機及刷機后出現問題的解決辦法進行介紹。針對不同型號的Orin模塊，刷機步驟都可參考此篇文章，只需要準備與模塊配套的驅動程序包及根文件系統即可按照本教程成功刷機。

一、資料包準備

?補丁包：plink-ai_Y-C8_AGX-Orin_R36.4.3_patch-JX.tbz2

?驅動程序包：Jetson_Linux_R36.4.3_aarch64.tbz2

?根文件系統：Tegra_Linux_Sample-Root-Filesystem_R36.4.3_aarch64.tbz2

?雙USB數據線，用于刷機時數據的傳輸

?自研板卡及Orin模塊，如下圖所示，其中Orin模塊為NVIDIA Jetson AGX Orin 32GB，算力可達200 Sparse TOPS (INT8)；片上SOC采用AMD XCZU19EG-FFVC1760。此外自研板卡仍需要從Orin端引出DP，USB，以太網等接口以便在刷完系統后對系統進行初始化配置。

注：此驅動程序包與根文件系統下載鏈接為：https: //developer.nvidia.com/embedded/jetson-linux-r3643。 不同型號的Orin模塊刷機所需資料的下載鏈接為：Jetson Linux Archive | NVIDIA Developer。 補丁包是針對我司自研板卡所開發，其它板卡使用時可能會出現bug。

二、系統刷機前準備

1.需要一臺x86_64的物理機，并安裝好Ubuntu系統，可以使用Ubuntu18.04、Ubuntu20.04等版本，作為燒錄系統所用的主機。

2.Orin模塊進入recovery模式（Force Recovery Mode）步驟：

1)雙USB數據線一端連接板卡的USB0接口，另一端連接主機USB接口。 注：板卡上的USB接口必須與Orin模塊的“USB0_N/P”引腳建立連接，刷機時僅通過“USB0_N/P”引腳進行數據交互。

2)板卡12V供電，電流限制大于4A。

3)長按SW3按鍵，不松手。 注：本板卡中SW3按鍵與Orin模塊的引腳“L10”相連接，若參考此步驟請確保各位自研板卡中Orin模塊的“L10（FORCE_ RECOVERY_N）”引腳是受控的，以確保Orin模塊正常進入recovery模式。

4)短按SW1按鍵1s給Orin模塊供電。 注：本版卡中SW1按鍵控制Orin模塊一鍵上電。

5)待Orin模塊上電后，松開SW3按鍵，Orin模塊即可進入recovery模式。

3.驗證recovery模式：

?打開主機系統控制臺，快捷鍵“Ctrl + Alt + T”，輸入“l(fā)susb”命令。

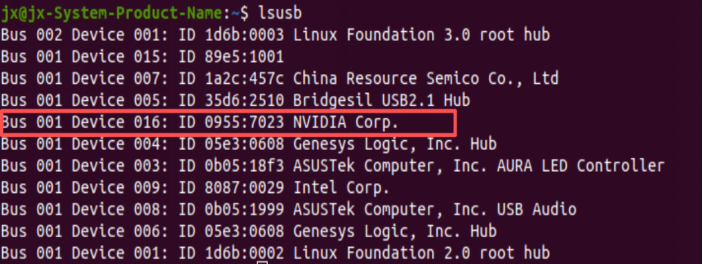

?看到“ID0955:7023 NVIDIA corp.”信息即可說明進入recovery模式，如下圖：

三、系統刷機過程

Orin模塊進入recovery模式后，在主機的控制臺輸入以下命令：

1.命令：“mkdir workspace”。新建文件夾“workspace”。

2.將準備資料拷貝到“workspace”文件夾。

3.命令：“cd workspace”。進入該目錄。

4.命令：“tar -xf Jestson_Linux_R36.4.3_aarch64.tbz2”。解壓驅動程序包。

5.命令：“tar -xf plink-ai_Y-C8_AGX-0rin_R36.4.3_patch-JX.tbz2”。解壓補丁包（若不使用補 丁包則忽略此步驟）。

6.命令：“cd Linux_for_Tegra/rootfs/”。進入改目錄下。

7.命令：“sudo tar -xpf ../../Tegra_Linux_Sample-Root-Filesystem_R36.4.3_aarch64.tbz2”。解壓 根文件系統包。

8.命令：“cd ..”?；赝四夸浬弦患?jí)。

9.命令：“sudo ./tools/l4t_flash_prerequisites.sh”。為刷寫系統配置主機環境。

10.命令：“sudo ./apply_binaries.sh”。將二進制文件部署到根文件系統中。

11.命令：“sudo ./flash.sh y-c8-agx-Orin-3643-jx internal”。將編譯好的系統鏡像和根文件系統 燒錄到Orin模塊。 注：“y-c8-agx-Orin-3643-jx.conf”文件在workspace/ Linux_for_Tegra目錄下。

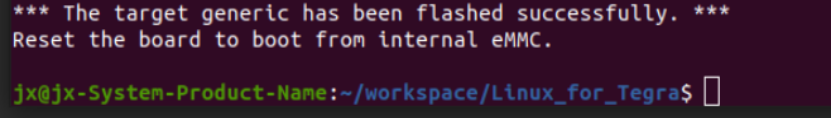

12.刷機成功，如下圖：

刷機成功后需要在Orin模塊上連接鼠標鍵盤和顯示器，對新系統進行初始化配置，隨后即可進入系統進行正常操作。

四、刷機后遇到的問題

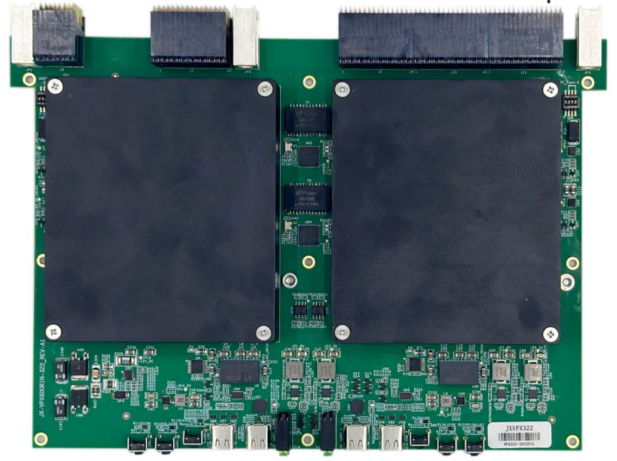

問題描述： 我司另一款自研板卡，如下圖所示，此板卡是基于VPX架構的雙AGX Orin GPU計算平臺，峰值算力達550 TOPS，兼容NVIDIA AGX Orin32GB與64GB模塊,每個Orin模塊引出2路PCIe 4.0 x8，千兆以太網到VPX連接器上，且每個Orin通過PCIe 4.0 x4連接至M.2 SSD。此板卡刷機遇到的問題是在刷機完成后進入到系統中無法打開系統自帶的瀏覽器，每次打開都會有閃退現象。

問題解決： 刷機后如果出現瀏覽器打不開的情況，是因?yàn)閟napd版本與瀏覽器不兼容，在控制臺輸入如下命令即可解決： 1.# 下載兼容的 snapd 版本 (2.68.5, revision 24724) snap download snapd --revision=24724 2.# 驗證并安裝 sudo snap ack snapd_24724.assert sudo snap install snapd_24724.snap 3.# 鎖定 snapd 版本，防止自動更新破壞修復 sudo snap refresh --hold snapd
