本文檔詳細介紹了一款基于RK3562旗艦處理器的工業主板及其集成的國產希微雙頻Wi-Fi 6模組VS6621S80的技術規格與功能特性，涵蓋了處理器性能、主板設計以及無線通信模組的各項協議支持。

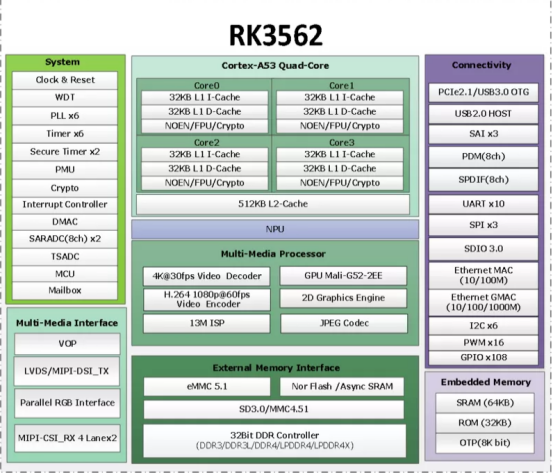

旗艦型處理器RK3562

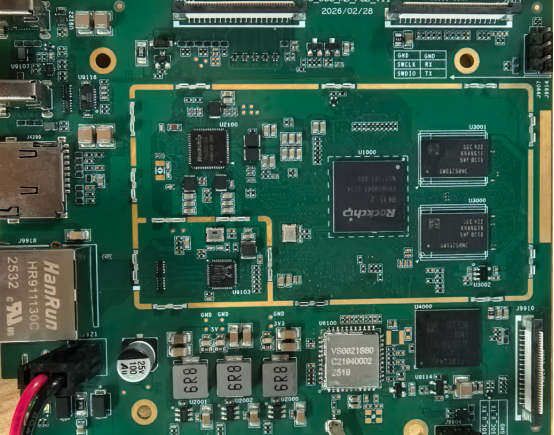

這款工業主板基于Rockchip旗艦處理器RK3562開發設計，采用先進的22nm制程工藝，配備4核Cortex-A53架構，主頻高達2.0GHz，集成Mali-G52 2EE GPU，內置1TOPS算力的NPU，并支持1920P高清顯示。其核心板采用高速板對板連接器，集成了CPU、LPDDR4X、EMMC5.1、PMIC等電路，提供Linux/Ubuntu等操作系統適配支持，旨在幫助用戶簡化產品設計。

RK3562處理器采用22nm先進工藝，低功耗控制以滿足最佳功率效率。在空閑模式下功耗低于1W，非常適合節能和緊湊的應用。

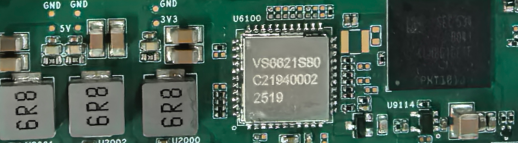

國產希微雙頻Wi-Fi 6模組VS6621S80

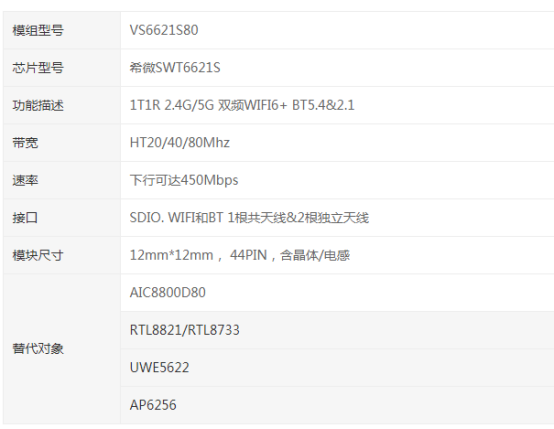

VS6621S80是一款高度集成的Wi-Fi 6與藍牙5.4組合芯片，支持SDIO 3.0、USB 2.0和HS-UART接口。

該芯片集成了WLAN MAC層、1T1R WLAN基帶和高性能射頻模塊，應用廣泛。主控采用希微SWT6621-S;

其可廣泛應用于機頂盒、智能電視、平板電腦、智能手機、筆記本電腦、IPC等消費電子設備。

同時也能滿足工業連接場景對高可靠性的應用需求。

Wi-Fi 功能 支持以下特性:

Wi-Fi方面，支持IEEE 802.11 a/b/g/n/ac/ax(Wave 2)及d/e/h/i/j/k/mc/r/v/w協議。

支持2.4GHz/5GHz頻段的20MHz/40MHz/80MHz帶寬，采用雙頻1T1R工作模式。

支持全速率協議，涵蓋802.11a/g、n、ac、ax等多種標準下的不同速率等級。

支持LDPC與STBC編碼技術、上行/下行OFDMA多址接入。

作為Beamformee端支持4×1 TxBeamforming。

支持QoS服務質量控制，兼容WFA WMM及WMM PS標準。

支持WPA/WPA2/WPA3安全協議，兼容WAPI及WPS2.0快速配對。

支持ER與DCM技術、STA/AP/P2P/TDLS等多工作模式。

支持RSSI與CSI信息上報。

支持20in40/80/160、80in160 HE PPDU及Partial band MU-MIMO等高效傳輸機制。

采用BSS Color標識與Spatial Reuse技術提升空口資源利用率。

支持TWT協議優化功耗管理及WoW功能。

集成RTT定位功能，具備DFS雷達檢測能力。

支持TCP/UDP協議，并內置LNA、PA及T/R switch。

藍牙方面，支持Bluetooth v2.1/v3.0/v4.2/v5.4標準。

支持HS-UART/SDIO3.0/USB2.0作為HCI傳輸接口。

提供PCM/IIS接口用于音頻數據傳輸，并支持VoHCI。

兼容多種物理層協議：BR/EDR/LE 1M/LE 2M/LE LR。

支持SCO/eSCO語音鏈路。

采用CVSD/MSBC/PLC語音編解碼技術，支持SSP及Secure Connection安全連接。

低功耗模式支持Sniff/Sniff Subrating。

支持LE Audio藍牙低功耗音頻協議。

集成AOA/AOD定位功能。

支持Wi-Fi與藍牙的FDD和TDD共存。
