芯片基板熱循環測試失敗?可能是你的底部填充膠CTE 匹配沒做好!

漢思新材料 ? 2026-05-14 15:47 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在先進封裝(如 Flip Chip, BGA, CSP)的可靠性驗證中,熱循環測試(Thermal Cycling, TC) 往往是決定產品能否量產的“生死關”。許多工程師在面對焊點斷裂、界面分層等失效模式時,首先懷疑的是焊接工藝或芯片設計,卻往往忽略了那個看似不起眼的“配角”——底部填充膠(Underfill)。

事實上,超過 60%的熱應力失效,根源在于底部填充膠與基板、芯片之間的 熱膨脹系數(CTE)失配。

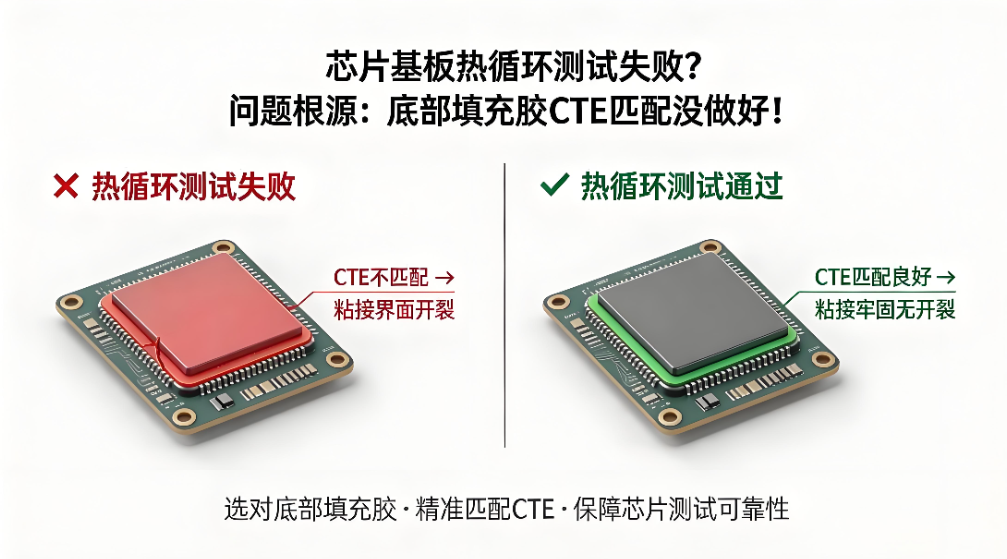

wKgZPGoFeiCAHQ8pAAWZcsJmBjQ099.png漢思新材料:芯片基板熱循環測試失敗?可能是你的底部填充膠CTE 匹配沒做好!

一、 為什么 CTE失配是可靠性的“隱形殺手”?

當電子設備在不同溫度環境下工作時,封裝體內的各種材料(硅芯片、有機基板、焊料、底填膠)會以不同的速率膨脹和收縮。

* 硅芯片(Si):CTE極低,約為2.6 ppm/°C。

* 有機基板(Substrate):CTE較高,通常在15–18 ppm/°C。

* 焊料(Solder):CTE約為21–24 ppm/°C。

如果底部填充膠的 CTE過高(例如> 60 ppm/°C),在溫度劇烈變化時,它無法有效緩沖芯片與基板之間的位移差。這種位移差(Displacement Mismatch)會直接轉化為作用在焊球上的剪切應力(Shear Stress)。

核心邏輯:底填膠的核心使命不是“粘接”,而是“應力緩沖”。它需要在芯片和基板之間建立一個剛?cè)岵?jì)的過渡層,將集中在焊點上的應力分散到整個封裝體上。

二、 典型失效模式:從微觀裂紋到宏觀斷裂

當 CTE匹配不佳時,我們通常在SEM(掃描電鏡)下觀察到以下幾種典型的失效路徑:

1. 焊點根部開裂(Solder Joint Cracking):這是最常見的失效。由于應力集中,裂紋通常起始于焊球與基板焊盤的連接處(IMC界面)。

2. 界面分層(Delamination):下填膠與芯片鈍化層(Passivation Layer)或基板阻焊層(Solder Mask)之間出現剝離。這通常是由于材料的模量(Modulus)與CTE共同作用導致的附著力失效。

3. 芯片背板應力損傷:在極端情況下,過大的應力甚至?xí)鬟f到硅芯片內部,導致微裂紋,影響電氣性能。

三、 如何通過選型優化 CTE匹配?

要解決熱循環失效,不能只看單一指標,而需要關注下填膠的綜合力學性能平衡:

1.追求更低的CTE (Low CTE)

現代高性能底部填充膠通常通過添加高比例的二氧化硅(Silica)填料來降低CTE。

* 建議指標:選擇CTE1 (玻璃化轉變溫度以下) < 30 ppm/°C,CTE2 (玻璃化轉變溫度以上) < 80 ppm/°C?的產品。

* 注意:填料含量越高,粘度通常越大,可能會影響毛細流動速度,需要在工藝上進行平衡。

2.優化玻璃化轉變溫度(Tg)

Tg決定了材料從“玻璃態”轉變?yōu)椤跋鹉z態”的溫度點。

* 策略:對于工作在高溫環境(如汽車電子)的產品,建議選擇 高Tg (> 120°C)的底填膠。在高 Tg狀態下,材料保持較高的模量,能提供更好的支撐力;而在低Tg狀態下,材料變軟,能更好地吸收應力。

3.關注模量(Modulus)與 韌性(Toughness)

* 低模量:有助于減少傳遞給焊點的應力,但可能犧牲支撐強度。

* 高韌性:能有效阻止裂紋的擴展。

* 最佳實踐:尋找那些在低溫下具有適度柔性,且在高溫下仍能保持結構完整性的“梯度模量”材料。

四、 案例分享:某 AI模組的熱循環壽命提升

在某次針對高性能 AI計算模組的可靠性優化中,客戶原本使用的通用型底部填充膠在 -55°C至125°C的熱循環測試中,僅能通過500次循環即出現10%的失效。

通過引入漢思新材料推薦的低應力、高填料含量專用漢思底部填充膠,我們將 CTE1從45 ppm/°C降低至28 ppm/°C,并優化了固化曲線。最終,該模組成功通過了1500次 熱循環測試,且未觀察到任何焊點開裂現象,良率提升了近20%。

五、 給工程師的選型建議清單

在下一次進行新材料評估時,建議你向供應商索取以下關鍵數據并進行交叉比對:

* CTE1 & CTE2:是否與你使用的基板和芯片尺寸相匹配?

* Tg點:是否高于你的最高工作溫度?

* 彈性模量(E-modulus):在室溫和高溫下的表現如何?

* 斷裂韌性(Fracture Toughness):材料抵抗裂紋擴展的能力。

* 吸濕率(Moisture Absorption):低吸濕率能防止“爆米花”效應。

結語:

底部填充膠不僅僅是一種膠水,它是先進封裝可靠性的“守護者”。在面對嚴苛的熱循環挑戰時,回到材料學的本源,關注CTE匹配與應力管理,往往能找到最根本的解決方案。

如果你正在為熱循環失效頭疼,歡迎聯系漢思新材料的應用工程師團隊,獲取免費的樣品測試與失效分析支持。
