隨著半導體互連線寬持續微縮，銅互連的電阻率因電子在表面和晶界的散射而急劇上升，尋找替代互連金屬成為行業迫切需求。釕憑借較低的體電阻率（7.1 μΩ·cm）和短的電子平均自由程（6.6 nm），在納米尺度下受尺寸效應影響較小，被視為最有競爭力的候選材料之一。然而，高溫原子層沉積過程中前驅體的熱分解問題限制了釕薄膜質量的提升。本文介紹一種新型ABC型ALD工藝，通過引入NH?作為額外反應氣體，在310°C下沉積出低電阻率、大晶粒的釕薄膜，并借助Xfilm埃利四探針方阻儀精確表征薄膜方阻，系統評估工藝改進效果。

ABC型ALD工藝設計與優化

傳統的AB型ALD工藝僅使用前驅體和O?反應物，當前驅體在高溫下發生熱分解時，有機配體殘留會導致薄膜中雜質增多、晶粒細化、電阻率升高。本研究選用[Ru(TMM)(CO)?]作為釕前驅體，該前驅體在260°C以下穩定，310°C時發生部分熱分解。為抑制熱分解帶來的性能劣化，研究者提出ABC型ALD工藝：在Ru前驅體脈沖和O?反應物脈沖之后，額外引入NH?脈沖。實驗對比了四種額外反應氣體組合（Ru–O?–NH?、Ru–NH?–O?、Ru–O?–H?、Ru–H?–O?），結果表明Ru–O?–NH?組合效果最優，薄膜電阻率最低（約14.4 μΩ·cm），結晶度也顯著優于使用H?的方案。DFT計算表明，NH?在Ru表面的解離能基較低，能在較低溫度下產生原子H，而H?在Ru表面的解離能基較高，因此NH?的凈化效果遠優于H?。

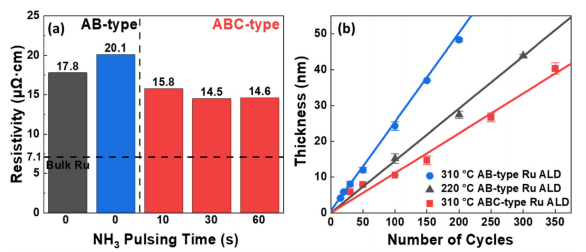

AB型與ABC型Ru ALD工藝參數優化對比及薄膜厚度隨ALD循環數的變化

雜質、密度與粗糙度的改善

SIMS分析顯示，AB型Ru薄膜中C和O雜質總濃度為1.6 at%，而ABC型Ru薄膜降至0.3 at%。NH?在Ru表面解離吸附產生的原子H能有效去除表面殘留的O和C雜質。XRR分析表明，ABC型Ru薄膜密度從11.8 g/cm3提升至12.3 g/cm3，表面粗糙度從2.0 nm降至1.2 nm，接近體相Ru密度（12.45 g/cm3）。經600°C退火后，ABC型Ru薄膜密度進一步提升至12.4 g/cm3，粗糙度降至0.6 nm，表明該工藝制備的薄膜具有優異的熱穩定性。

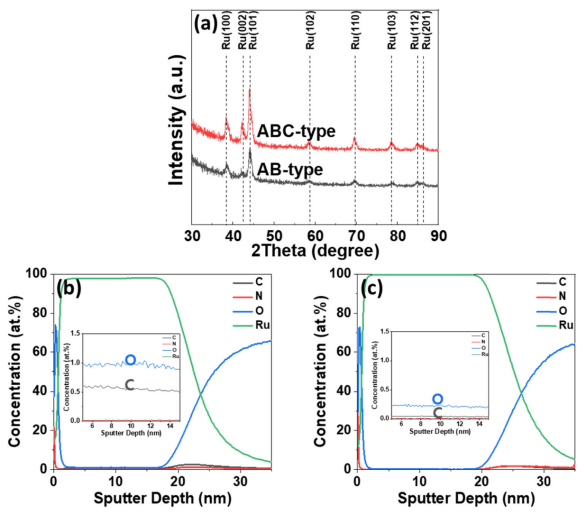

AB型與ABC型Ru ALD薄膜的XRD分析及SIMS元素濃度深度分布

晶粒尺寸的顯著增長

/Xfilm

俯視TEM明場像分析表明，AB型Ru薄膜平均晶粒尺寸為11.7 nm，ABC型Ru薄膜則達到24.5 nm，晶粒增長了12.8 nm。值得注意的是，ABC型工藝獲得的大晶粒無需額外退火處理，這對后端工藝的熱預算控制至關重要。NH?的引入促進了晶粒生長，減少了晶界數量，從而降低了電子在晶界處的散射。高分辨TEM圖像確認兩種薄膜均為多晶結構，可觀察到Ru(101)面的0.21 nm晶面間距。

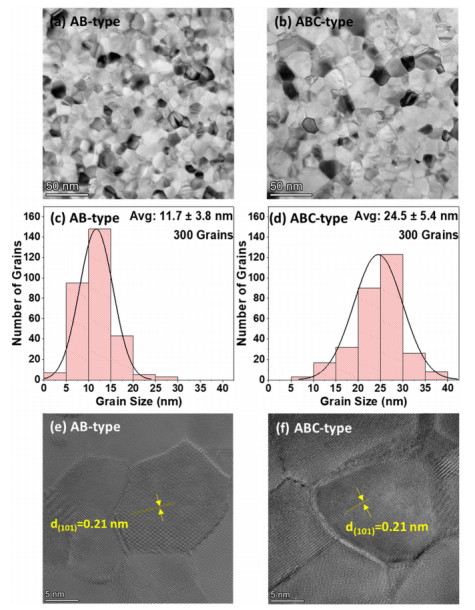

AB型與ABC型Ru ALD薄膜的俯視TEM明場像、晶粒尺寸分布統計及高分辨TEM圖像

電阻率尺寸效應的定量解析

/Xfilm

利用Fuchs-Sondheimer和Mayadas-Shatzkes模型對電阻率進行定量分解，結果表明晶界散射是電阻率增加的主導因素，表面散射的貢獻相對較小。ABC型Ru ALD薄膜中，當厚度超過約15 nm時，體電阻率即成為主導項；而AB型薄膜需到約45 nm才達到同樣狀態，這歸因于ABC型工藝帶來的晶粒尺寸增大。在6 nm以下，兩種工藝的電阻率均急劇上升，因?yàn)楸∧ず穸刃∮赗u的電子平均自由程（6.6 nm），晶界散射概率大幅增加。25 nm厚度下，AB型電阻率為20.1 μΩ·cm，ABC型降至13.4 μΩ·cm，降幅33%。這一結果明確指出，提升晶粒尺寸是降低納米互連電阻率的核心路徑。

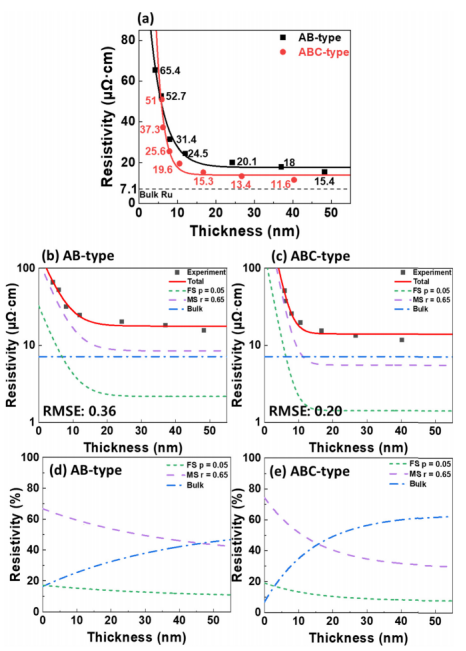

AB型與ABC型Ru ALD薄膜電阻率隨厚度的變化及FS-MS模型分解

高深寬比結構的保形沉積

在深寬比約30、開口寬度140 nm的溝槽圖案化襯底上，ABC型Ru ALD工藝實現了近100%的臺階覆蓋。EDS面掃和HAADF-STEM分析證實Ru原子在溝槽頂部、中部和底部均勻分布。盡管前驅體在310°C發生部分熱分解，但沉積行為仍保持ALD特征而非CVD模式，這歸因于前驅體在基底表面的吸附-反應機制。這一結果表明，ABC型Ru ALD工藝在先進封裝領域的高深寬比互連結構中具有良好的應用前景。

本研究提出的ABC型Ru ALD工藝，通過引入NH?額外反應氣體，在310°C高溫下實現了低電阻率（13.4 μΩ·cm）、大晶粒（24.5 nm）、低雜質（0.3 at%）的高質量釕薄膜沉積，為后銅互連提供了切實可行的材料方案。FS-MS模型定量分析揭示了晶粒尺寸對電阻率降低的決定性作用，為工藝優化指明了方向。

在整個研究過程中，Xfilm埃利四探針方阻儀為薄膜方阻的精確測量提供了可靠數據支撐，確保了不同工藝條件下電阻率對比的準確性，是互連金屬材料研發中不可或缺的表征工具。

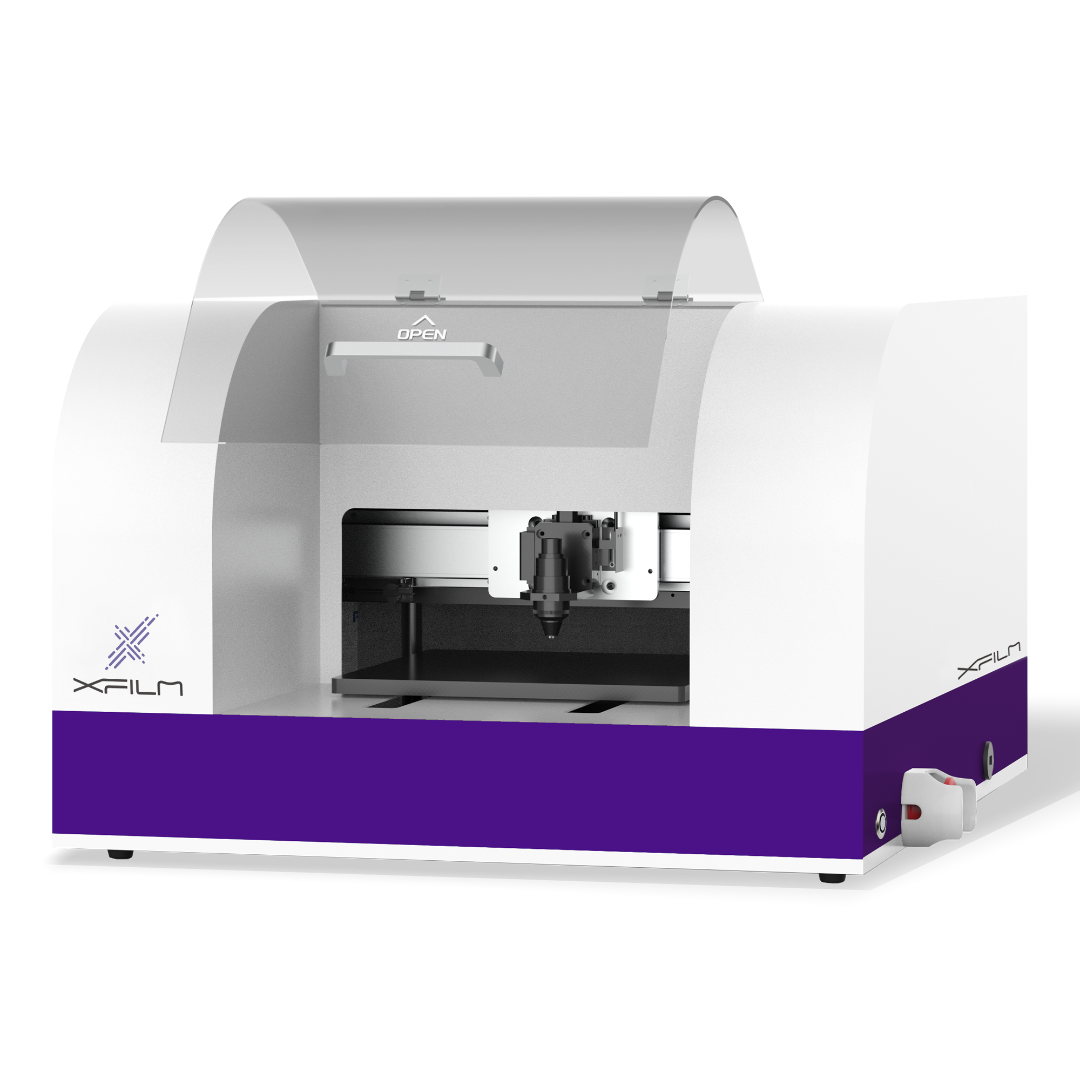

Xfilm埃利四探針方阻儀
