做射頻功放設計的朋友，估計都遇到過這種讓人撓頭的情況：匹配網絡換了好幾個方案，電容電感值調來調去，Smith圓圖上轉來轉去，可S11就是進不了目標區域，怎么搞都差點意思。

說實話，這個問題我也踩過坑。以前總覺得是匹配網絡本身沒設計好，或者器件參數不夠精準。后來才慢慢意識到，問題可能出在更上游的地方——負載牽引(Load Pull)沒做對。

先搞清楚一個常見誤區

很多剛?cè)腴T的朋友會認為，功放的最佳輸出阻抗就是S參數的共軛匹配點。這個理解本身沒錯，但它只適用于小信號工作的場景。

實際情況是，功放是個強非線性的器件，它在大信號工作狀態下的行為，和你用矢量網絡分析儀測出來的小信號S參數，差別大了去了。

按我的經驗，只盯著共軛匹配來設計匹配網絡，很容易陷入"S11怎么都調不好"的困局。你找到的那個"最佳匹配點"，可能根本不是功放真正想要的負載。

核心問題：匹配網絡調不好的根因，往往不是匹配拓撲不夠精妙，而是目標阻抗本身就跑偏了。

什么是負載牽引(Load Pull)

負載牽引，顧名思義，就是"牽引"著負載阻抗在整個Smith圓圖上變化，然后觀察功放的輸出功率、效率、線性度等指標隨之怎么變化。

通過測量，你可以得到一組等高線圖——每條線代表功率或效率相同的點。把這些等高線疊加在Smith圓圖上，你就能直觀地看到：功放在不同負載位置，性能到底怎么樣。

這樣設計出來的目標阻抗，是基于大信號實測數據的，它反映了功放在真實工作狀態下的實際表現，而不是小信號推算的理想值。

負載牽引等高線圖示意(來源：網絡)

為什么S11調不好，先檢查Load Pull

匹配網絡的設計，本質上是把50歐姆系統阻抗變換到你想要的目標阻抗。如果你定的目標阻抗本身就是錯的，那后面的匹配網絡再精巧，也是白搭。

舉幾個我見過的典型問題：

1. 只做了小信號S參數匹配，沒做Load Pull。這種情況下找到的"最佳點"，往往偏保守，功放實際的功率輸出上不去，效率也偏低。

2. 目標阻抗選自 datasheet 推薦值，但沒結合自己實際的PCB布局、板材、介電常數來校正。理論值和實際值之間，差個10-20歐姆太正常了。

3. PCB寄生效應沒考慮進去。匹配網絡走線長了、寬了，或者過孔數量和位置不對，實際阻抗會和你仿真時差一截。

經驗之談：Load Pull等高線圖上，最佳效率點、最佳功率點、最佳線性度點，往往不在同一個位置。實際設計中要看你更看重什么，在這些點之間做權衡。

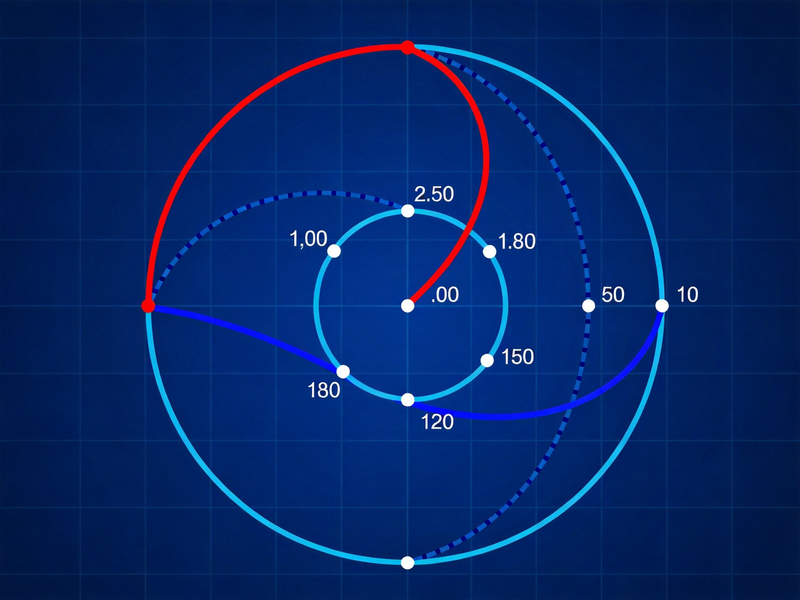

Smith圓圖是射頻匹配的重要工具

正確的調試流程是什么樣的

分享一個我用過挺順手的調試流程，按這個順序來，一般能少走不少彎路：

第一步：做Load Pull

用負載牽引系統測出你這款功放在目標功率下的等高線圖。確定最佳負載阻抗——這里往往要權衡功率、效率和線性度。

第二步：設計匹配網絡

以Load Pull確定的最佳負載阻抗為目標，設計匹配網絡。選拓撲的時候考慮帶寬、Q值、成本這些因素。

第三步：PCB實現與校正

匹配網絡盡量靠近功放管腳，走線寬度和長度嚴格控制。做好之后，用矢量網絡分析儀實測一下，看看實際阻抗和目標差多少。

第四步：微調S11

這一步才是調S11。根據實測結果，用電容電感做精細調整，把匹配點挪到目標區域。

關鍵原則：Load Pull定目標，匹配網絡來實現，微調只是最后的修補。

一個實戰踩坑案例

之前做一個C波段功放板，調試的時候S11怎么都進不了-10dB以內的目標區域。換了N版匹配網絡，每次Smith圓圖上看著到位了，實測就是差那么一點。

后來用負載牽引系統一測才發現，datasheet推薦的匹配阻抗和我實測的最佳負載點差了將近15歐姆。重新做了Load Pull，確定了真正的最佳負載阻抗，重新設計匹配網絡，再一測——S11直接-15dB，功率也上了半個dB。

所以你看，有時候真的不是匹配網絡的問題，是目標阻抗就定錯了。

PCB設計要注意的幾個點

說到PCB實現，這幾個細節挺影響最終效果的：

? 匹配網絡和功放管腳的距離：能多近就多近，走線超過2mm就容易出問題了

? 微帶線寬度：不同頻率對應不同特征阻抗，寬度算錯了，阻抗就跑偏

? 接地過孔：過孔位置和數量都會影響接地電感，分布不均會導致局部諧振

? 板材選擇：介電常數一致性很重要，不同批次板材差異可能帶來阻抗偏差

射頻PCB上的匹配網絡布局

總結一下

匹配網絡調不好S11，先別急著換器件、改拓撲?；c時間確認一下Load Pull做對了沒有，目標阻抗是不是準確。

說白了，方向?qū)α?，努力才有意義。這個坑我踩過，希望你別再踩第二次。
