最近，東莞一家LED封裝廠的品質主管張工找到我們并提出問題：同一批次的LED燈珠，昨天按照企業內控標準測是完全合格的，今天抽測結果卻足足低了一大截。產線沒有變，工藝也沒動，怎么推拉力數據波動這么大？

張工的困惑不是個例。在LED封裝圈子里，推力忽大忽小、QC和實驗室數據有出入、前后兩批結果對不上，是很多品質人員最頭疼的問題。

推力不穩定，到底是設備的問題，是測試手法的問題，還是樣品本身的問題？本文科準測控小編將結合多年LED封裝推力測試經驗，系統分析6大推力不穩定的常見原因，并給出完整解決方案，幫助您從根本上解決數據波動難題，真正實現穩定、可重復的推力測試。

Beta-S100推拉力測試機

一、推力不穩定，70%是操作問題

在大量現場診斷中我們發現：推力不穩定絕大部分不是因為設備壞了，而是測試手法不統一。以下是幾個最容易出問題的環節。

1. 推刀對位位置不一致

推刀是否對準LED側面的中心位置，直接影響受力方向。

l 對位偏上：推力值偏小(推刀從焊球上方滑過)

l 偏下：推力值偏大(可能刮擦基板)

l 偏左/右：受力不均，波動大

解決建議：統一對位標準，要求從正面和側面同時觀察確認；有條件時可使用帶有定位標記的顯微鏡或自動對位功能。

2. 剪切高度設置不當

剪切高度是推力測試中影響最大也最容易被忽略的參數。一般建議設置為焊球或芯片厚度的1/4~1/3。

l 剪切高度過高：推刀從樣品上方滑過，推力值明顯偏低。

l 過低：推刀刮擦基板，損傷設備且數據失真

解決建議：每次更換樣品類型前，用顯微鏡實測樣品厚度，按比例設置剪切高度；并定期用標準砝碼驗證設備在該剪切高度下的重復性。

3. 樣品固定不牢固

如果樣品在測試過程中發生微小移動，部分推力會被位移吸收，導致記錄到的峰值力偏低。

解決建議：檢查夾具夾持面是否平整、夾緊力是否足夠；對于薄型PCB或柔性基板，可考慮使用真空吸附夾具。

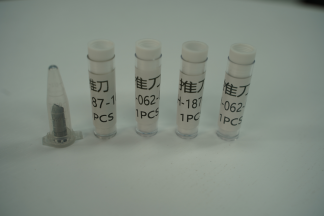

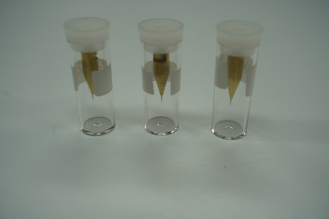

4. 推刀/鉤針磨損

推刀尖端屬于耗材，反復使用后會磨損。磨損后的推刀接觸面積變大或形狀不規則，測試結果會出現系統性偏差。

解決建議：建立耗材更換記錄，定期在顯微鏡下檢查推刀尖端狀態；同一樣品用新舊推刀對比測試，確認偏差范圍。

5. 測試速度不統一

測試速度越快，材料表現出的“剛性”越強，峰值力通常會略高。如果不同人員或不同批次使用了不同的速度，數據自然無法對齊。

解決建議：將測試速度寫入標準作業程序，建議采用行業通用的500μm/s或1000μm/s，并在設備軟件中鎖定。

二、樣品一致性問題

如果操作手法已統一，數據仍然波動，就需要檢查LED燈珠本身的一致性。

l 固晶膠涂布是否均勻：膠量過多或過少，都會影響粘接強度

l 固化是否充分：如果固化溫度或時間不足，膠層強度不能達到最佳狀態

l 支架表面是否污染：鍍層處理時的殘留物可能會導致局部粘接力下降

排查方法：同一片基板上多點測試，如果某些點推力正常、某些點明顯偏低，往往是來料或工藝問題；如果所有點都在一個寬范圍內隨機波動，則可能是設備或操作問題。

三、最后才需要考慮設備因素

當排除了操作和樣品因素后，如果數據仍然不穩定，才需要檢查設備本身。以下是兩個核心指標：

3.1 傳感器精度與零點漂移

傳感器長期使用后可能出現零點漂移，導致系統性偏差。

排查方法：用標準砝碼（M1級以上）在同一條件下重復測試10次，計算變異系數（CV值）。若CV > 3%，建議對設備進行校準或檢修。

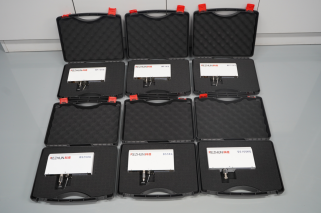

Alpha-W260推拉力測試機模塊

3.2 采樣率是否足夠

LED焊球失效發生在毫秒級別。如果設備采樣率過低（例如1kHz以下），可能無法捕捉到真實的峰值力，導致數據偏小且波動加大。行業內推薦采樣率≥5kHz。

為避免設備影響因素，在設備選型時，可優先考慮支持多點自動測試和SPC軟件分析的機型，這類功能可以顯著減少人為誤差?？茰蕼y控Alpha-W260推拉力測試機具備自動對位編程、5kHz采樣率、±0.15%精度等特性，已在多家LED封裝廠用于穩定批量檢測。但設備的價值在于適配您的具體樣品，建議在正式采購前寄送樣品進行實測驗證。

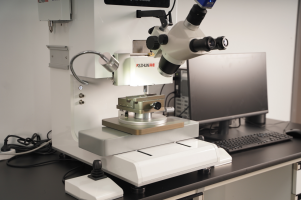

Alpha-W260推拉力測試機

以上就是科準測控小編關于LED推拉力測試機推力不穩定原因的解釋，以及數據穩定性提升指南，如果您正在為推力數據波動而困擾，歡迎將樣品寄至科準測控實驗室，我們可以為您提供免費的重復性測試和數據分析，幫您定位問題根源。如有其它關于推拉力測試機的疑問或需求，請私信或留言，我們的技術團隊將為您提供專業解決方案。
