在ACUPS（交流不間斷電源）的“大腦”里，各種集成電路模塊各司其職，讓它變得越來越好用、好修。尤其是運算放大器（簡稱“運放”）的出現，它天生自帶“低失調、低偏流、內部補償、寬頻響”等良好品質，讓ACUPS的控制電路強大。這一章，我們就來聊聊ACUPS里常用的控制“積木塊”——運算放大器，看看它是怎么工作的。

一、運算放大器

1、定義
運算放大器是一種放大倍數高（通常開環增益可達20萬倍左右）、內部多級直接耦合的放大器。它有兩個輸入端（一個同相端“+”，一個反相端“?”）和一個輸出端。輸出信號可以是輸入信號經過加、減、微分、積分等數學運算的結果——因?yàn)樗迷?a href="http://m.sdkjxy.cn/analog/" target="_blank">模擬計算機里做數學運算，所以得名“運算放大器”。

2、電路符號
如圖所示，“+”代表同相輸入端，“?”代表反相輸入端。

（運算放大器的電路符號）

內部結構小揭秘
運放內部包含三級：

輸入級 ：差分放大電路，輸入電阻高，能抑制零點漂移。

中間級 ：電壓放大級，提高電壓放大倍數。

輸出級 ：輸出電阻低，帶負載能力強。

下面，我們就從“理想運放”開始，一步步了解它的各種典型用法。

二、理想運算放大器

1、定義： 理想運算放大器，現實中沒有，但用它做分析特別方便。

2、主要“指標”

開環電壓增益→ 無窮大

輸入阻抗→ 無窮大

輸出阻抗→ 零

輸入失調電壓→ 零

共模抑制比→ 無窮大

頻率響應→ 無限寬（什么頻率都能放大）

輸入輸出關系：VO=GOL(VP?Vn)

其中：
GOL—— 開環增益系數
VP—— 同相端電壓
Vn —— 反相端電壓
VO —— 輸出電壓

兩大重要特性：

1、因?yàn)?GOL=∞，所以 VP?Vn=0，即兩個輸入端電壓差為零（“虛短”）。

2、因?yàn)檩斎胱杩篃o窮大，所以流入（或流出）輸入端的電流為零（“虛斷”）。

三、現實中的運放
真實的運放兩端會有很小的輸入電流（微安到微微安級別），可能會引起輸出不平衡。早期運放需要復雜的調零電路，現在工藝進步了，多數運放已經自帶“免調零”功能，用起來很方便。

1、反相比例放大器

定義： 反相比例放大器是一種將輸入信號從反相端送入，輸出信號與輸入信號極性相反（反相）的放大電路。它工作在線性區，具備“虛短”和“虛斷”的特點，線性放大性能很好。

電路特點：

輸入信號 ui經電阻 R1送到反相端（?）。

同相端（+）經電阻 R2接地。

反饋電阻 RF連接在輸出端和反相端之間。

反相端電壓幾乎為0V，稱為“虛地”。

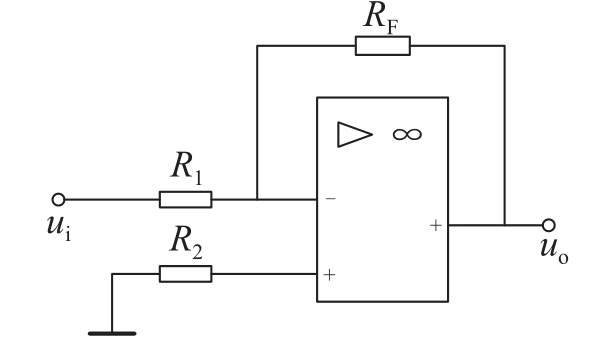

（反相比例放大器）

電壓增益公式： uo=?RF/R1ui*

負號表示輸出與輸入反相。如果 R1=RF，則 uo=?ui，這時叫“反相器”或“反號器”。

輸出電壓計算： uo=?RF/R1*ui

靜態平衡電阻： R2=R1//RF

它的作用是讓運放兩個輸入端的“對地等效電阻”相等，從而減少失調電流帶來的誤差。實際電路中這個電阻很重要。

反相放大器的優點

兩個輸入端電壓相等且為0，沒有共模輸入信號，對運放的共模抑制比要求不高。

反相端是“虛地”，不是真正接地。

深度負反饋下，輸入電阻為 Ri，輸出電阻近似為0。

2、同相比例放大器

定義： 同相比例放大器的輸入信號加到同相端（+），輸出信號與輸入信號極性相同（同相），同樣工作在線性區，具備“虛短”“虛斷”特性。

電路特點

反相端通過電阻 R1接地。

反饋電阻 RF跨接在輸出端和反相端之間。

輸入電阻非常高，這是它相比反相放大器的一大優點。

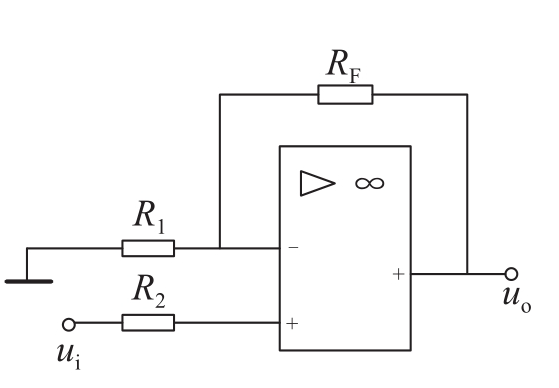

（同相比例放大器）

閉環增益公式uo/ui=1+RF/R1

沒有負號，說明同相。

理想的輸入阻抗為無窮大，實際的輸入阻抗為Ri=2Ri//AV/Ril×GOL?

理想的輸出阻抗為0，實際的輸出阻抗為Rout=AV/GOL*RO?

電阻R2為靜態平衡電阻，R2=R1//RF，保證放大電路靜態時，運放同相輸入端和反相輸入端的對地等效電阻相等，降低失調電流對電路運算誤差的影響。

其中，GOL為運算放大器的開環電壓增益系數，它是由運算放大器在開環工作時輸出電壓增量和輸入差模電壓增量之比來確定的：GOL=20lg(ΔVo/ΔVi)

目前，常用的運算放大器的開環增益系數為60～140dB。

目前，一般運算放大器的Ril為幾十千歐到幾兆歐。

3、電壓跟隨器

定義： 電壓跟隨器是一 種特殊的同相比例放大器——當 R1=∞（即反相端直接連到輸出端，反饋電阻 RF=0）時，增益為1，輸出緊緊跟著輸入變化。

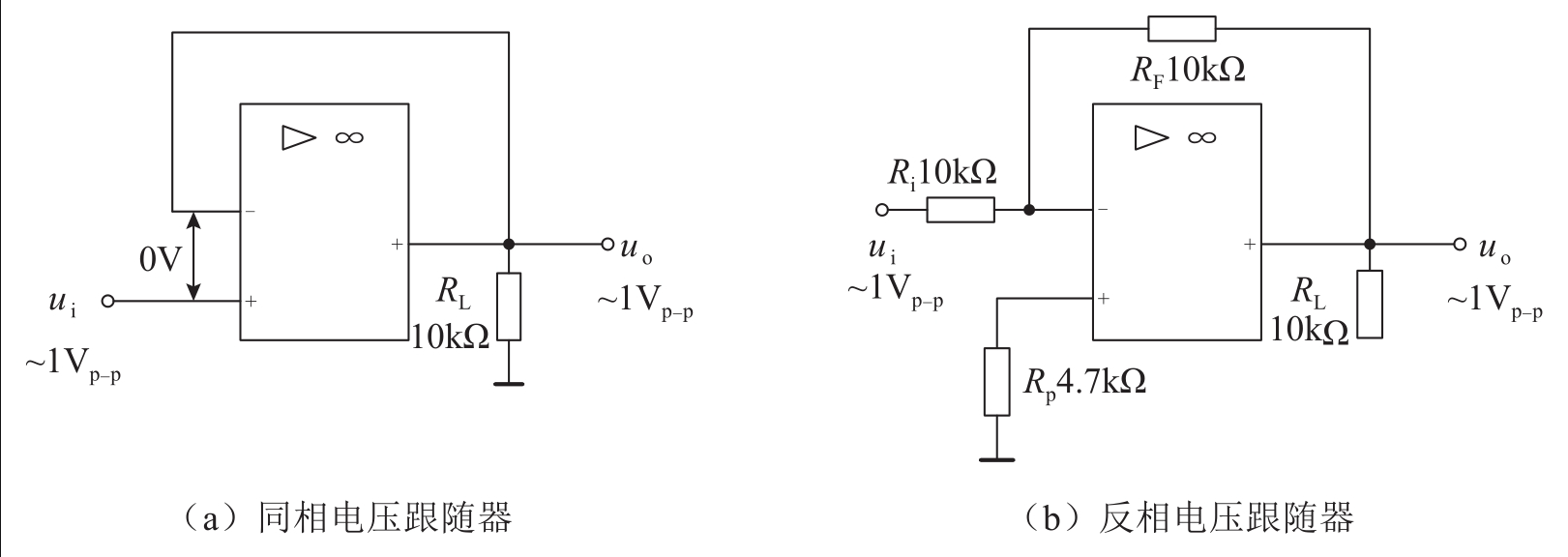

（電壓跟隨器）

同相電壓跟隨器

輸出電壓直接反饋到反相端（RF=0）。

輸入信號加在同相端。

增益公式：uo/ui=1

輸入阻抗高，輸出阻抗低，帶負載能力很強。

常用于阻抗匹配、緩沖隔離。

反相電壓跟隨器

當 Ri=RF時，

Uo/ui=?1

輸入阻抗等于輸入電阻 Ri，所以輸入阻抗較低，帶負載能力不如同相跟隨器。

一句話總結 ：電壓跟隨器就像“電信號的影子”，輸入多少，輸出就多少（同相跟隨器），但能大大提高驅動能力。

4、電壓加法放大器

定義： 加法放大器可以將多個輸入電壓按比例相加，輸出它們的代數和（反相后）。廣泛應用于波形平移、零點調節等場合。

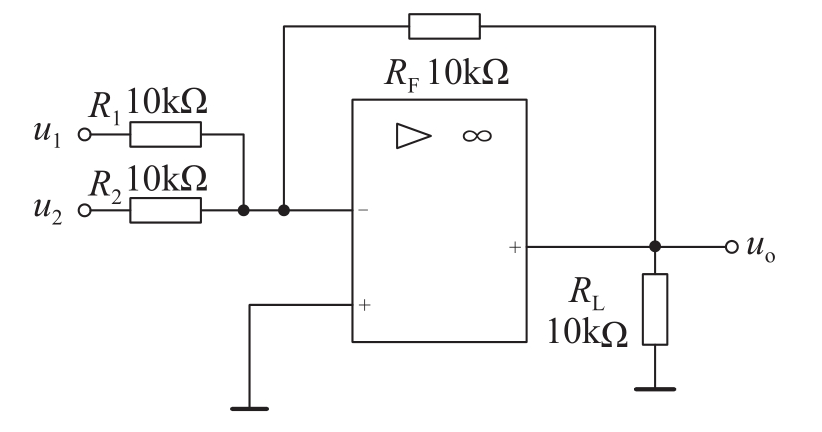

（電壓加法放大器）

反相加法電路 （常用）

多個輸入電壓（如 u1,u2）分別通過各自的電阻（R1,R2）加到反相端。同相端接地。

輸出電壓公式：

uo=?(RF/R1u1+RF/R2u2+?+RF/Rn*un)

如果所有電阻相等，則uo=?(u1+u2+?+un)

如果想對不同輸入有不同增益，只需讓各輸入電阻取不同值即可，這叫“比例加法放大器”。

同相加法電路 （較少用）
同相端電位不為0，會在輸入信號之間引入串?dāng)_，影響精度。為了減少串?dāng)_，R1,R2要盡量取大值。

5、電壓差動放大器

定義： 差動放大器放大兩個輸入電壓的差值，同時抑制共模信號（比如干擾）。它常用于ACUPS的相位檢測、電橋不平衡檢測、傳感器信號放大等場合。

基本要求

高輸入阻抗

寬共模輸入范圍

高共模抑制比（CMRR）

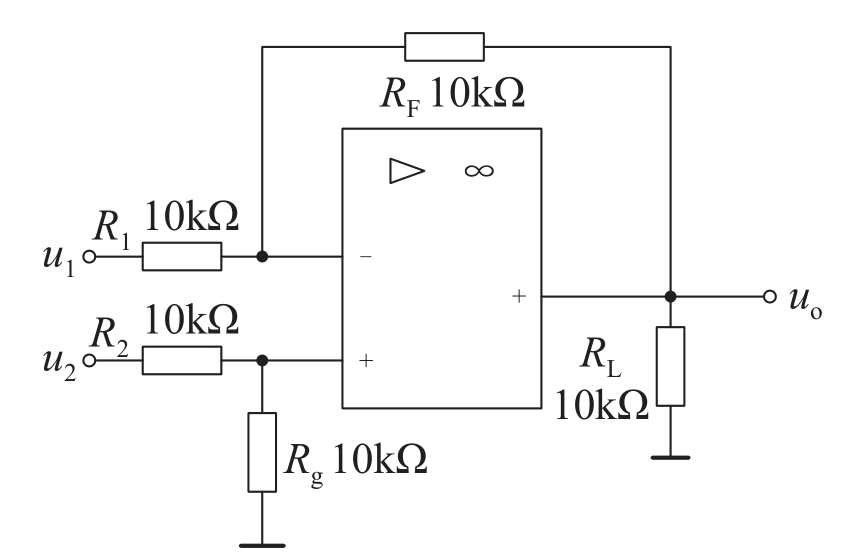

（單端輸出差動放大器）

輸入 u1經 R1到反相端，u2經 R2到同相端。

輸出電壓可以看作是反相放大器輸出和同相放大器輸出的疊加：

uo=?RF/R1*u1+(Rg/（R2+Rg）)(（R1+RF）/R1)*u2?

當 R1=R2=Rg=RF時，

uo=u2?u1=?(u1?u2)——這叫“電壓減法器”。

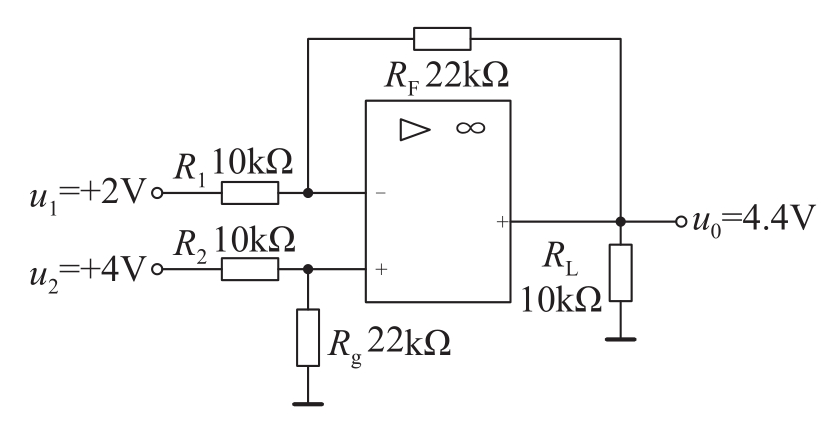

（具有放大功能的電壓差動放大器）
如果滿足 RF/R1=Rg/R2 ，且 Rg?R2，RF?R1，則uo=RF/R1(u2?u1)

輸入阻抗

差模輸入阻抗：Rid=2R1

共模輸入阻抗：Ric=(R1+RF)/2

設計注意事項

要獲得高共模抑制比，選高CMRR的運放，并且電阻要匹配。

電壓增益越低，電阻匹配要求越苛刻。

由于簡單差動放大器的輸入阻抗不高，常常需要在前面加電壓跟隨器做緩沖。

如果需要很高輸入阻抗，可以用兩個同相放大器串聯成“同相串聯型差動比例放大器”。

交流差動放大器與相位檢測
當輸入為交流信號時，如果兩個信號頻率相同但相位不同，差動放大器會在輸出端產生正負相間的方波（開環狀態下）。

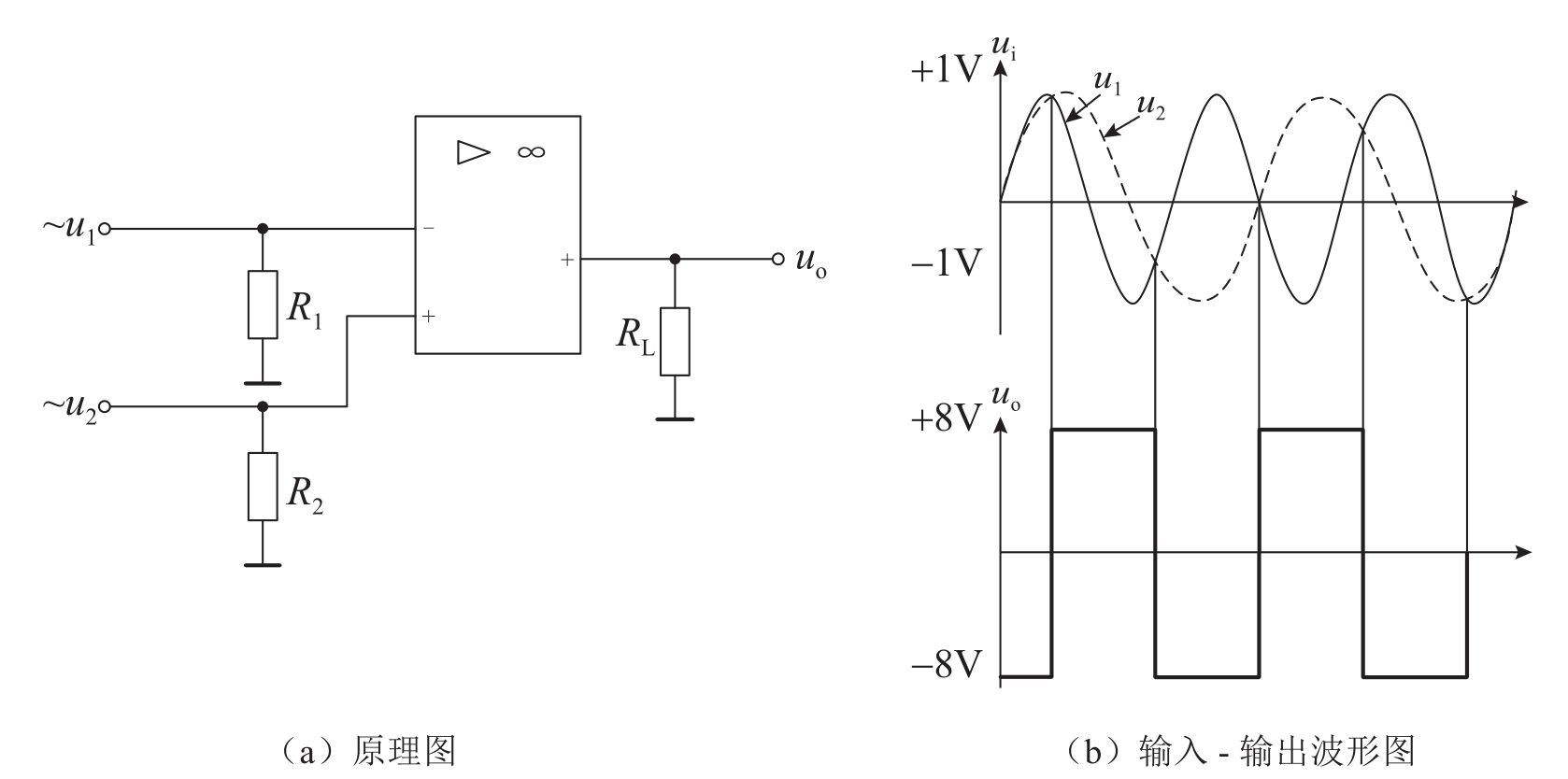

下圖是一個開環（R=∞）的差動放大器。

（交流差動運算放大器）

當 u1的瞬時值大于 u2 時，輸出負飽和電壓；反之輸出正飽和電壓。

只有當兩個信號相位相同時，輸出才為零（共模抑制）。

這個特性正好可以用來檢測兩個同頻信號之間是否有相位差——這就是ACUPS相位檢測電路的基本原理。

小知識：共模干擾和差模干擾

共模干擾 ：存在于相線/中性線與地線之間的干擾。

差模干擾 ：存在于相線與相線、相線與中性線之間的干擾。

差動放大器天生擅長抑制共模干擾，放大差模信號，所以它在抗干擾方面特別有用。

總結
運算放大器雖然名字聽起來“高大上”，但它就是“高增益、差分輸入、反饋靈活”。通過不同的外圍電阻連接方式，它可以變成：

反相放大器（輸出反相，有虛地）

同相放大器（輸出同相，輸入阻抗高）

電壓跟隨器（增益為1，緩沖隔離）

加法器（把多個信號加起來）

差動放大器（只放大差值，抑制共模）

掌握了這些基本電路，你就能看懂ACUPS里大部分控制信號的走向和處理邏輯。下一節，我們將繼續學習ACUPS中的其他控制電路。
