前文已從實驗維度，闡述了相關研究基礎：基于7nm 高密度 FinFET 特性表征芯片，通過規范化實驗設計與專屬測試流程，實現了硅片上版圖依賴效應的有效隔離與電學參數實測。

7nm FinFET 工藝：局部版圖效應 LLE 標準化實測體系全解析

當版圖成為器件物理：深納米時代，應力相關LLE如何重塑先進CMOS技術？

在獲取完備的硅片電學實測數據后，行業面臨一個核心命題：如何將版圖布局引發的器件電學偏移，提煉為具備工程應用價值的可預測物理模型。

在此研究場景下，三維 TCAD 仿真技術的核心價值得以凸顯。硅片實測僅能直觀呈現不同局部版圖結構帶來的器件性能差異，卻無法深入解釋底層成因，難以量化芯片內部應力張量、工藝誘生應變分布，以及多維度應力分量對電流、閾值電壓漂移的貢獻占比。

為破解這一痛點，研究團隊搭建并校準了三維 TCAD 仿真體系，對標商用 7nm FinFET 量產工藝電學實測數據，聚焦應力型局部版圖效應（LLE） 開展專項建模研究。

本仿真框架并非單一標準器件的簡易仿真工具，而是一套融合工藝特征、適配版圖結構、經實驗數據校準的一體化研發平臺。可完整打通局部版圖結構 — 工藝誘生應力 — 載流子遷移率擾動— 器件電學響應全物理鏈路，不僅能夠?qū)崿F(xiàn)機理溯源，更可全面支撐設計工藝協同優化（DTCO）、工藝設計工具包（PDK）迭代及半導體制造工藝優化落地。

本文系統拆解了該三維 TCAD 框架的完整搭建邏輯：明確建模核心目標、梳理分層校準流程、納入關鍵物理效應、建立應力與電學特性的關聯機制，并闡釋了此類仿真建模，已成為先進工藝節點器件變異特性分析不可或缺的核心手段。

PDF

一、3D TCAD 模型的必要性

受擴散中斷、柵極切割等鄰近版圖結構影響，7nm FinFET 器件性能并非簡單的優劣波動。本質上，局部版圖幾何結構會擾動芯片內部應力場，借助硅材料各向異性力學特性，進一步改變載流子輸運行為。若要從電學現象觀測深入至底層物理解析，必須建立版圖結構 — 工藝應力 — 遷移率變化 — 電學特性的關聯模型，這正是本次 TCAD 框架的核心定位。

同時，模型嚴格對標商用 7nm FinFET 真實量產工藝，完整納入外延生長、柵堆疊制備、薄膜沉積、熱制程等全流程工藝邏輯，摒棄理想化簡易模型。究其原因，應力相關局部版圖效應并非單純幾何結構導致，而是版圖布局與制造工藝相互耦合的綜合結果。

此外，僅依靠硅片實測難以拆解多重耦合物理機制。實測可捕捉漏極電流、閾值電壓的漂移現象，卻無法分離多因素疊加影響；而 TCAD 仿真可將器件響應拆解為局部應力張量、遷移率變化、靜電偏移、工藝邊界條件等可量化物理分量，讓局部版圖效應從現象描述升級為規律預測。

PDF

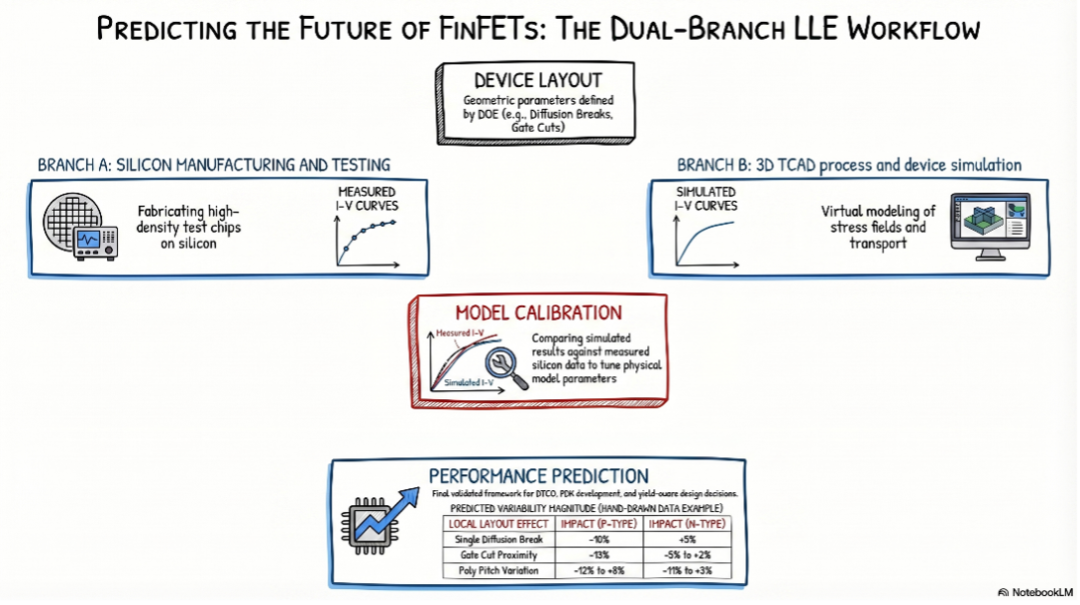

二、以預測為核心，規避單純曲線擬合

面向局部版圖效應的 TCAD 模型，不應只局限于復現單條器件特性曲線。本研究致力于構建一套通用仿真框架，既可解析多類版圖場景的實測器件表現，也能提前預判設計改版與工藝調整引發的性能波動。為此，模型采用超 3 萬組硅片實測數據開展全域驗證，而非僅依賴少量參考結構。
建模以擴散中斷、柵極切割的應力靈敏度為核心研究對象，同時覆蓋多晶硅間距、鰭片間距等幾何依賴效應。模型不僅可精準還原性能變化趨勢，還精準刻畫了PMOS 與 NMOS 的固有非對稱特性：PMOS FinFET 對應力版圖效應更敏感，性能波動可達±12%；NMOS 器件波動普遍低于5%，且受多應力分量相互制衡，常呈現非單調變化規律。
建模核心難點，不在于簡單擬合應力與電流的線性關聯，而是精準復現各向異性、載流子相關的復雜物理體系。器件電學響應的趨勢與幅值，由內部應力取向及各分量配比共同決定，這就要求仿真框架同時具備高精度力學建模與嚴謹?shù)碾妼W(xué)參數校準能力。

PDF

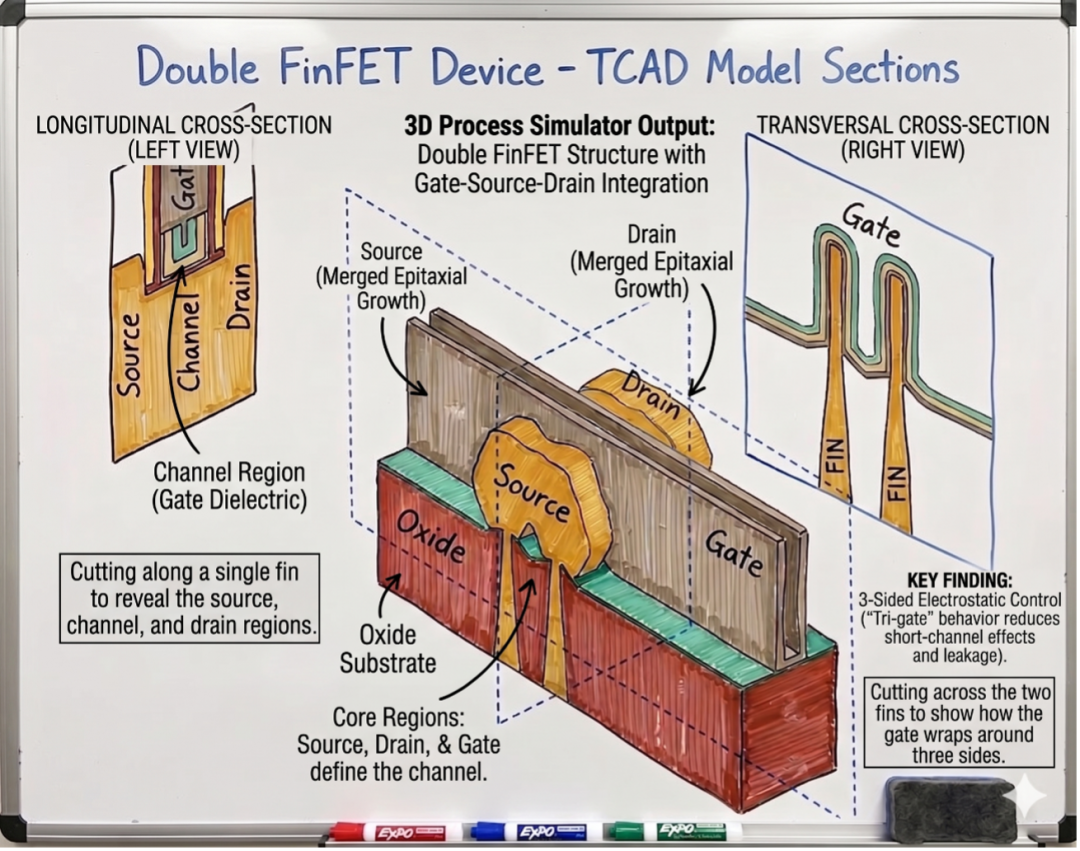

三、構建貼合量產工藝的三維 FinFET 結構

建模以FinFET 三維工藝及器件結構為基礎，顯性納入全部版圖敏感工藝特征。模型并不追求復刻整片晶圓全局工藝變異，而是聚焦局部工藝波動與版圖幾何效應，精準契合應力型局部版圖效應的核心作用機理。
本次建模采用局部化精準設計思路，無需遍歷仿真所有變異來源，重點還原擴散中斷布局、柵極切割位置等版圖設計，如何改變局部應力狀態并進而影響器件電學性能?？蚣芡暾麅?nèi)嵌外延結構、柵堆疊、介質隔離單元，以及決定最終應力分布的熱工藝歷程；同時引入硅 / 硅鍺材料各向異性應力響應模型，精準表征應變向溝道區域的傳遞規律。

工程應用層面，該框架介于緊湊模型與高精度全物理仿真之間：物理細節精度遠高于傳統緊湊模型，同時研究邊界足夠聚焦，適配版圖靈敏度分析與新工藝探索，可高效支撐先進工藝節點下版圖感知型器件變異分析及DTCO 專項研發工作。

PDF

四、雙階段校準流程，保障模型物理合理性

本次建模的關鍵設計，是將校準分為工藝結構校準與電學器件校準兩個獨立階段。若未先鎖定結構與工藝參數便直接擬合電學曲線，極易導致應力版圖效應建模失準、脫離物理本質。

工藝校準階段確立參考晶體管幾何與材料參數，校準后等效氧化層厚度約 7.7?，匹配 6? 氧化硅 + 11? 氧化鉿高 k 柵堆疊結構；所有結構參數均先調校至符合量產工藝物理邏輯，再啟動載流子輸運特性擬合。后續通過界面陷阱密度優化亞閾值特性，依托鰭片高度、電學增益因子等參數完成漏極電流精準校準。

分階段校準可有效避免模型淪為單純曲線擬合。即便工藝結構脫離實際，也可強行調校電學參數匹配實測曲線，但失去工程預測價值。通過結構與輸運參數解耦校準，確保最終模型具備嚴謹物理邏輯，成為可靠的工業級預測工具。

PDF

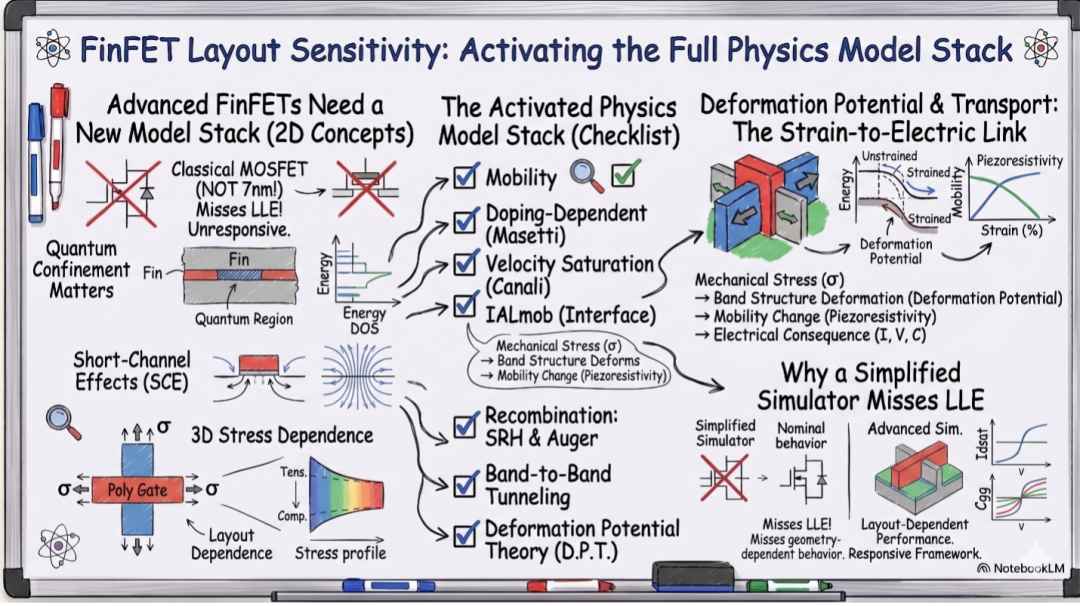

五、完備物理模型棧，適配先進 FinFET 應力特性

確立參考器件結構后，仿真框架嵌入全套高端物理模型，精準復現先進 FinFET 的應力響應特性，涵蓋摻雜依賴遷移率、速度飽和、壓阻遷移率、SRH 復合、俄歇復合、帶間隧穿、形變勢理論、量子修正等核心模塊。
該模型棧專為 7nm 級先進工藝定制，區別于傳統長溝道 MOSFET 簡化模型。先進工藝節點中，亞閾值靜電特性、遷移率退化、量子限域、應力敏感輸運多效應耦合，而形變勢理論與壓阻遷移率修正，正是機械應力向電學特性轉化的核心物理載體。
納入全套物理模型并非冗余，而是適配版圖強敏感特性的必然要求。簡易仿真器僅能擬合標準器件性能，無法捕捉版圖結構變化引發的靈敏度差異；完備模型?？勺尶蚣芫珳?zhǔn)響應并解析各類版圖誘生物理效應。

PDF

六、應力張量分量拆解，解鎖底層物理邏輯

本框架核心創新在于突破單一標量應力分析局限—— 應力作用效果并非均等，單一數值無法解釋 FinFET 器件特性及 PMOS 與 NMOS 的敏感度差異。研究將應力場拆解為縱向、垂直、橫向三大分量，量化各分量對電學響應的獨立貢獻。
應力拆解厘清了器件性能不對稱機理：縱向應力主導 PMOS 版圖敏感度，使其對擴散中斷、柵極切割高度敏感；NMOS 受垂直、橫向應力影響更顯著，多分量相互制衡，呈現波動小、變化復雜的特征。
該結論極具行業價值：PMOS 更高的應力敏感度并非實測經驗，而是載流子在三維結構中對應力取向差異化響應的物理必然，這也是純硅片實測難以挖掘、唯有 TCAD 可精準揭示的底層機理。

PDF

七、硅片實測全域驗證，夯實模型工程可信度

TCAD 框架的核心價值，是精準復現硅基器件的實際工作特性。本次三維模型完成參數校準后，基于海量實測數據開展全域驗證，聚焦應力版圖效應關鍵場景；仿真與 PMOS、NMOS 實測結果高度匹配，準確還原了擴散中斷、柵極切割帶來的性能變化規律。
驗證環節至關重要：應力版圖效應本身波動微弱，NMOS 性能偏差往往僅有百分之幾。模型既能匹配 PMOS 的高靈敏度，也能復現 NMOS 小幅且復雜的響應特征，證明其并非簡單擬合單一器件，而是從物理本質上掌握了不同器件極性與版圖結構下的依賴效應規律。

可靠的實測驗證，也為后續工藝研究鋪路。模型有效性確認后，可通過仿真分析柵切時序、隔離介質、溝槽寬度、側墻厚度、工作溫度等變量影響，規避全工況流片實測成本高、機理難以拆解的痛點。

PDF

八、仿真機理下沉，無縫對接緊湊模型設計

本框架核心落地價值，是將版圖應力靈敏度精準映射至 BSIM-CMG 緊湊模型核心參數（含 U0、UA、DVTP 系列、LPE0 等），實現器件物理研究向電路仿真與芯片設計的無縫銜接。
這一參數映射大幅提升產業價值：摒棄純理論研究局限，搭建起版圖敏感器件行為到 SPICE 兼容電路性能的通路，全面支撐 PDK 開發、DTCO 優化、變異感知仿真及良率導向設計。
這也印證先進工藝核心理念：高端制程中，版圖絕非單純幾何繪圖，而是決定器件性能的物理邊界；緊湊模型參數映射，正是物理機理落地日常芯片設計的關鍵。

PDF

九、拓展仿真邊界，賦能工藝與設計前置研發

校準驗證后，該框架已超越常規仿真工具，成為先進工藝前置推演與方案預判的核心載體。可量化評估柵切策略、側墻工藝、隔離材料、溝槽寬度、溫度等變量影響，清晰呈現各參數對版圖應力效應的調控規律。
多項量化結論具直接工程指導意義：柵切時序顯著影響應力敏感度；隔離介質材料關乎 PMOS 性能優劣；溝槽過刻蝕對 PMOS 負面影響更甚；300K 升至 375K 時，NMOS 版圖敏感度衰減 80%、PMOS 衰減 40%，可直接指導工藝方案取舍。
其核心工程價值，是將零散實測變異數據轉化為可落地的工藝優化洞察，彰顯了 TCAD 仿真在高端半導體研發中的核心作用

PDF

十、明確框架邊界，定位工業級工程工具

專業建?？蚣苄杳鞔_自身能力，同時界定適用邊界。本模型不復刻整片晶圓全尺度工藝變異，部分參數受商用制程知識產權限制；研究僅聚焦局部工藝波動、版圖結構擾動及應力相關電學靈敏度，不涵蓋晶圓制造全場景變異因素。
此外，框架存在跨制程與代工廠適配、實測噪聲、應力模型簡化、靜態結構假設、仿真算力成本等固有局限。由此明確定位：作為高性能工業級工具，可解析并預測絕大多數版圖依賴效應，但無法完全替代硅片流片測試與全維度制造變異分析。
正因其研究目標聚焦、應用邊界清晰，該框架可精準攻堅先進 FinFET 應力型局部版圖效應難題，兼顧物理嚴謹性與產業實用價值。

PDF

結語

前文聚焦應力相關局部版圖效應的實測表征方法，本文則重點闡釋如何將硅片實測數據，轉化為具備預測能力的物理仿真體系。一套高價值的局部版圖效應模型，不應僅滿足于電學曲線擬合，更需在統一架構內打通版圖結構、工藝應力、各向異性載流子輸運與實測器件響應的內在關聯，同時兼顧物理自洽性與實驗實測校準。這正是本次三維 TCAD 建模體系的核心研發初衷。

依托工藝適配3D FinFET 結構、雙階段校準流程、完備物理模型棧及高密度硅片實測驗證，該框架為商用 7nm FinFET 工藝的版圖依賴器件變異，建立了可靠的預測分析基準；同時打通器件級應力物理機理與緊湊模型參數的銜接通路，為 PDK 迭代、DTCO 設計優化、制程工藝升級及變異感知芯片設計提供核心支撐。

基于這套可預測仿真模型，后續將進一步探究：硅片實測數據所揭示的核心局部版圖效應主導機理，也將成為下一階段的重點研討方向。

后續預告

下篇將從建?？蚣苈涞氐胶诵难芯砍晒疃冉馕鰯U(kuò)散中斷、柵極切割、多晶硅間距、鰭片間距對 7nm FinFET 實測電學性能的影響機理，剖析 PMOS 與 NMOS 器件敏感度差異的底層根源，并結合實測與 TCAD 聯合分析，拆解背后核心應力物理規律。
