本文將介紹東科全新推出的100W迷你單C快充頭，它是基于東科AHB氮化鎵明星芯片DK8515打造，集成雙700V氮化鎵功率管，采用不對稱半橋架構，實現原邊ZVS、副邊ZCS，最高效率97.13%，低損耗、低發熱，應用更省電、更安心。

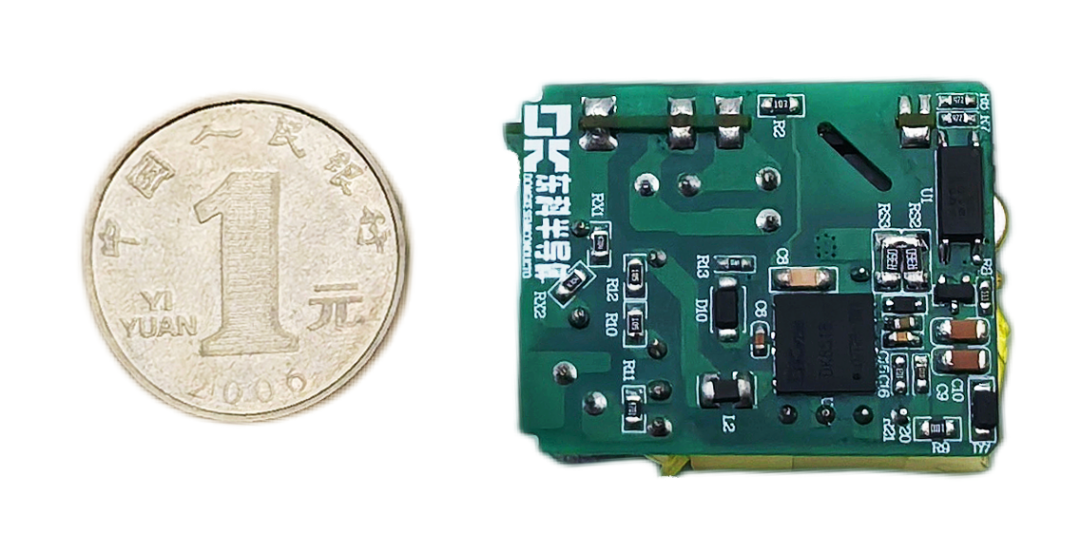

整款Demo機身僅40×24×30mm，僅僅比一枚一元硬幣稍大，極致迷你，比傳統100W充電頭縮小近一半。

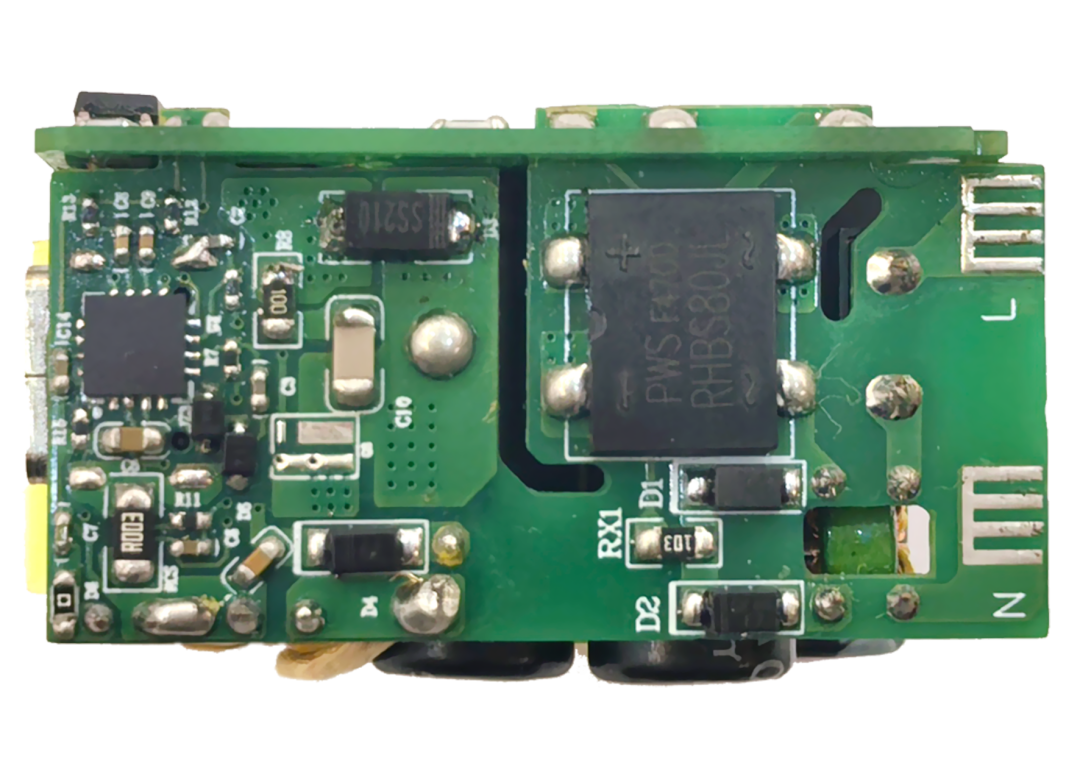

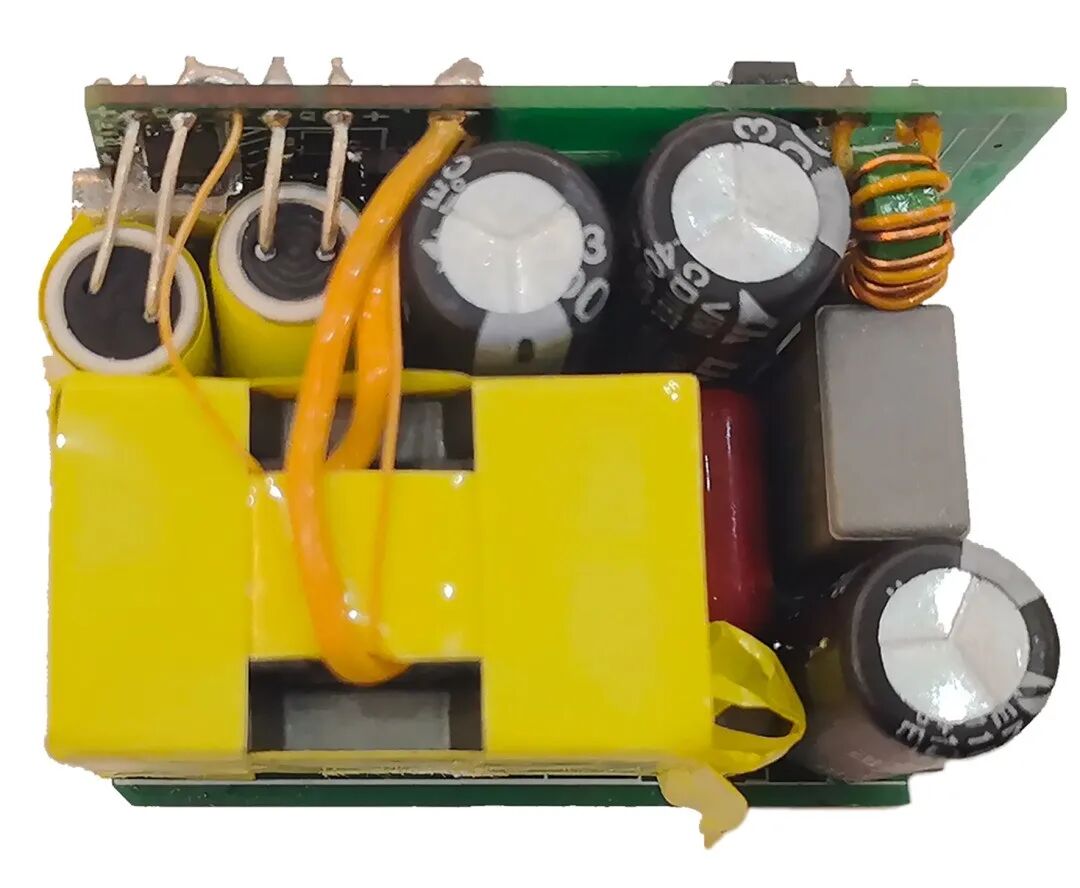

實物樣機 （左右滑動查看更多）

方案特點

Part.1

極致迷你，隨身無負擔

整款Demo機身僅40×24×30mm，僅僅比一枚硬幣稍大，通勤、出差、旅游、辦公、居家使用更方便。

百瓦滿速，全能快充

標準20V/5A滿血輸出，100W滿功率穩定輸出，筆記本電腦、平板、手機、Switch、藍牙耳機等全設備兼容，PD 快充協議全覆蓋，碎片時間快速回血，效率與速度雙在線。

巔峰效率，行業領先

全電壓段（175–264Vac）平均效率超96%，峰值效率高達97.13%！軟開關技術大幅降低開關損耗與電磁干擾，EMC 傳導、輻射均符合 EN55015/EN55022B 標準，低溫快充更持久，長期使用更穩定。

硬核防護，充電更放心

內置過壓、過流、短路、過溫、過載等全場景保護，輸出過壓保護、輸出過流保護、初級過流保護、過溫保護一應俱全。靜電防護 + 高壓安全設計，嚴格通過 EFT±4KV、Surge±1KV 測試，實驗室級品質，日常使用更安心。

數據支撐，品質更彰顯

1.最高支持800KHz開關頻率，Demo滿載頻率穩定在91–114KHz，動態響應快

2.待機功耗低至73mW，節能環保更省電

3.內置全程抖頻電路，有效改善 EMI，不干擾其他設備

4.無鹵素、符合 RoHS，綠色安全更環保

5.外圍精簡，可靠性高，長期使用不掉功率

內置芯片介紹

Part.2

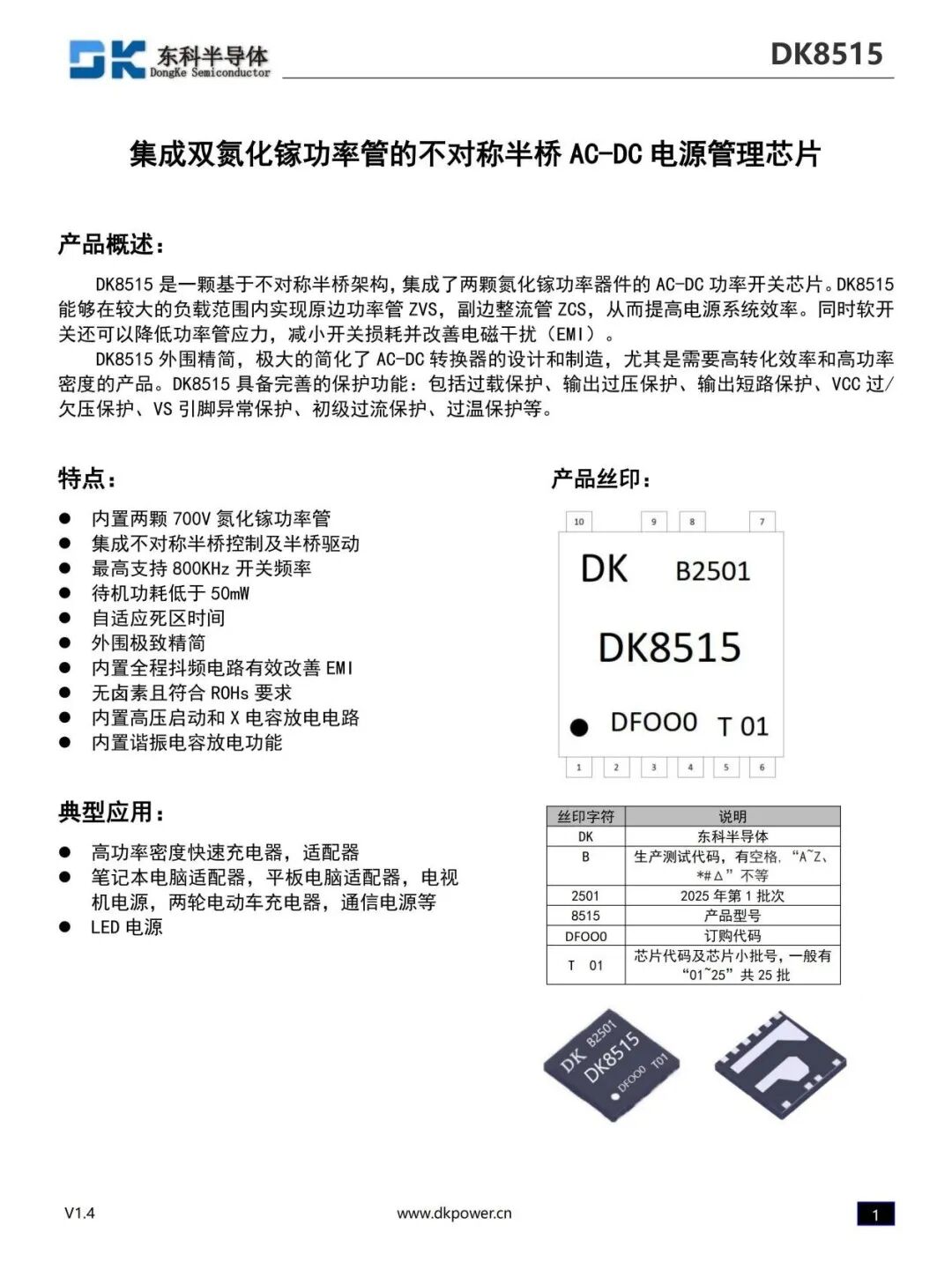

DK8515

實物樣機部分測試數據

Part.3

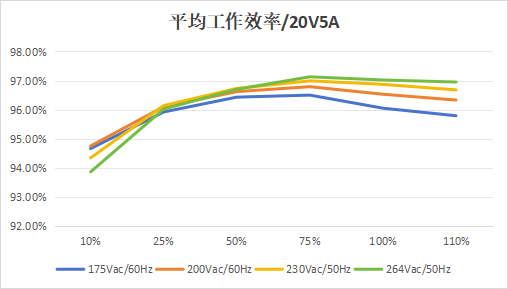

平均效率：

器件應力測試：

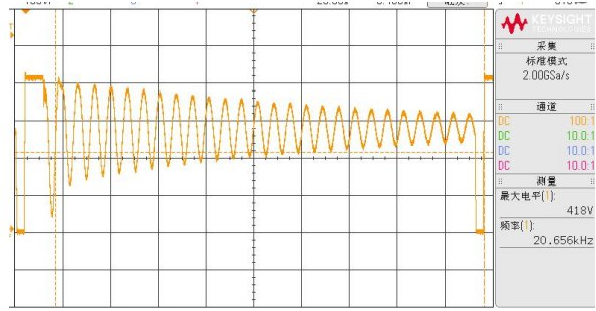

測試條件:輸入264Vac 50Hz，輸出20V0A，空載 開關管VDS電壓---418V

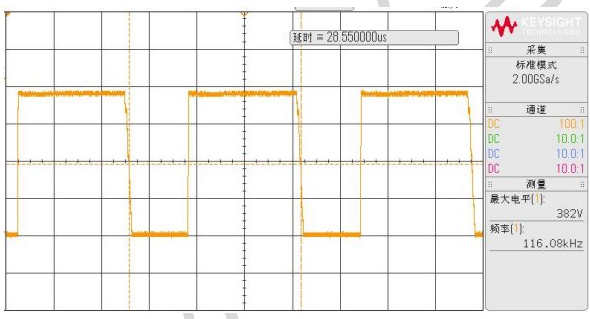

測試條件：輸入264Vac50Hz，輸出20V5A，空載開關管VDS電壓---382V

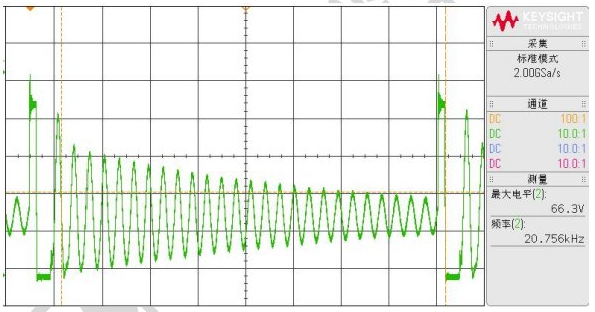

測試條件：輸入264Vac50Hz，輸出20V0A，空載電壓---66.3V

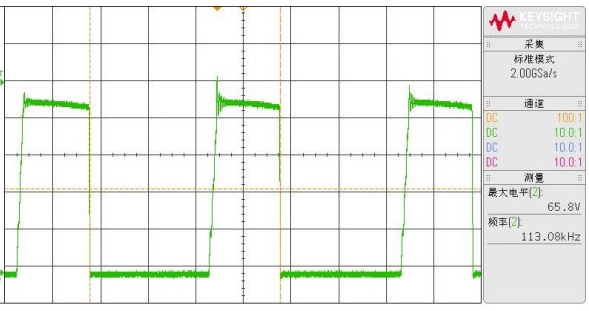

測試條件：輸入264Vac50Hz，輸出20V5A，空載電壓---65.8V

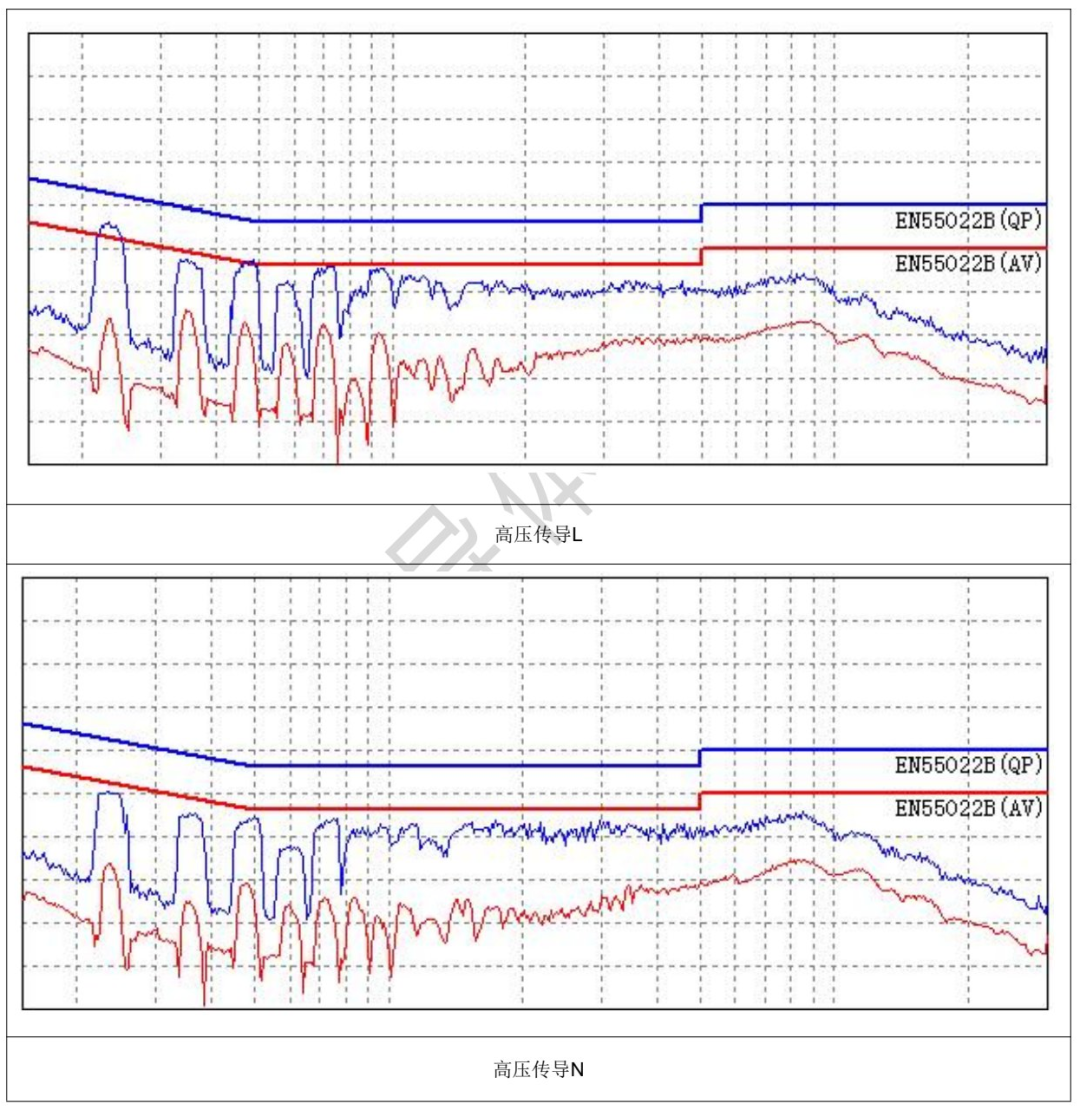

EMC傳導測試：

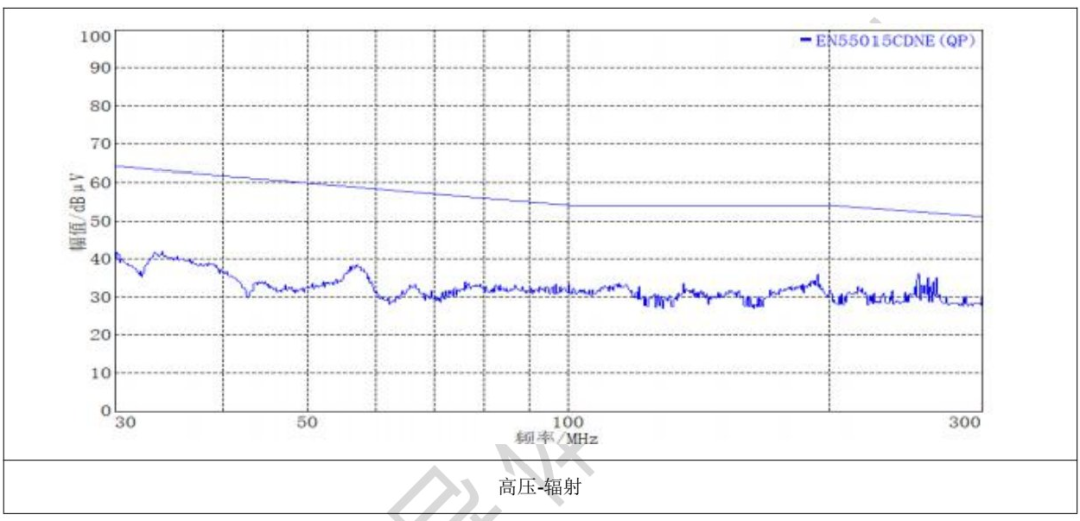

EMC輻射測試：
