致遠儀器MTA_VRT高/低電壓穿越測試軟件，配合PA6000H/PA8000功率分析儀，面向并網設備VRT測試，以數千秒連續記錄、200余項參數內置標準自動判標、端到端流程覆蓋，幫助工程師測試現場即出可提交結論。

VRT測試進入更嚴格的標準化階段

電壓穿越（VRT，Voltage Ride-Through）是指并網設備在電網電壓發生暫降或暫升時，維持不脫網運行的能力，分為低電壓穿越（LVRT）和高電壓穿越（HVRT）兩類。隨著光伏、風電、儲能在電網中的滲透率持續提升，VRT能力直接關系到電網擾動下的運行穩定性，相關并網標準也持續細化。

近年，三大領域相關標準相繼更新。光伏領域，GB/T 19964-2024新增高電壓穿越、不對稱故障下低電壓穿越動態無功支撐要求、連續故障穿越等測試場景；風電領域，GB/T 25387.2-2021明確風電變流器高/低電壓穿越試驗方法；儲能領域，GB/T 36548-2024將故障穿越列為儲能電站并網測試項目，并于 2025年1月1日 正式實施。

新版標準帶來的不只是測試場景增多：工程師需要連續記錄數千秒的擾動過程、計算多達上百項派生參數，并將每項結果與標準閾值逐一對照。在連續故障穿越等復雜場景下，僅靠通用數據采集工具加人工核查，既耗時、又容易遺漏，人工套用標準還易引入判標偏差。

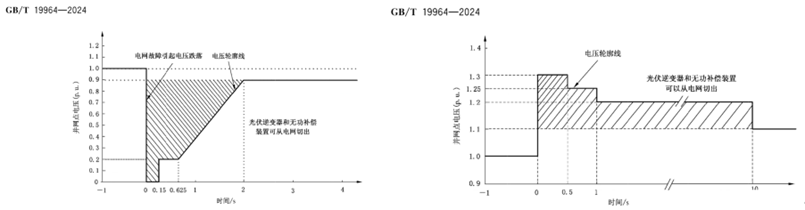

圖1 GB/T 19964-2024電壓穿越測試

MTA_VRT高/低電壓穿越測試軟件

致遠儀器MTA_VRT高/低電壓穿越測試軟件支持按目標標準靈活配置額定電壓、額定功率、電壓跌落/升高深度、無功電流注入值等參數，配置完成后即可自動輸出判標結果，覆蓋從數據記錄到報告導出的端到端分析流程，記錄不漏關鍵波形、計算結果與標準保持一致、測試項全面覆蓋，幫助工程師在測試現場即出可提交結論。

記錄階段：

超長時“黑匣子”記錄，不漏關鍵波形

VRT測試中，被測設備的響應異常具有偶發性，出現時刻難以預判。MTA_VRT軟件的記錄時長主要取決于硬盤容量，支持?jǐn)?shù)千秒連續記錄，哪怕是第2999秒才出現一次10ms電壓跌落，也能完整復現瞬態波形。

采集過程中，軟件支持波形實時滾動顯示，屏幕右側持續呈現最新波形，可隨時觀察信號動態。

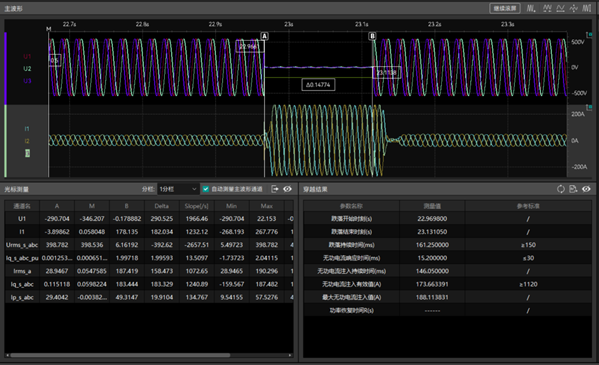

圖2 軟件波形記錄功能

計算階段：

內置200+項參數，測完即得結果

無功電流響應時間、無功電流注入有效值、有功功率恢復時間等派生參數，需基于采集數據計算得出，無法直接從原始波形讀取。MTA_VRT軟件內置計算項覆蓋標準要求：單相高低壓穿越支持30余項，三相高低壓穿越支持200余項。測試完成后，軟件自動批量輸出各項參數結果，在現場即時查看。

分析階段：

光標定位關鍵時刻，結果實時刷新

在需要手動核查特定時間段的場景中，MTA_VRT軟件提供多種交互式區間定位功能，可將光標快速跳轉至“電壓跌落開始”“無功電流達到要求注入值”等標準關注的時間節點：

光標拖動時，軟件實時更新計算結果，顯示當前值、最大值、最小值、Delta值及無功電流上升斜率。可輸出的穿越分析結果包括：跌落保持時間、無功電流響應時間、無功電流注入持續時間、無功電流注入有效值、最大無功電流注入值、功率恢復時間。

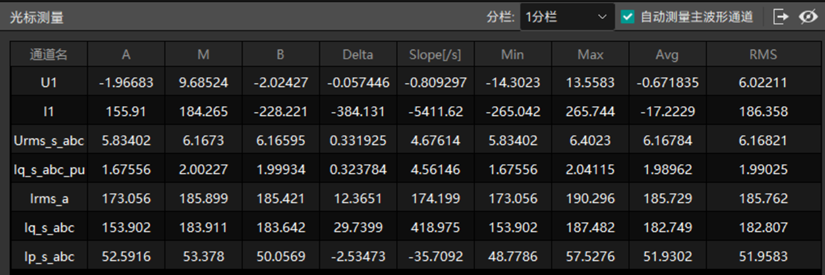

圖3 數值顯示

判定階段：

內置標準模板，自動判標，減少人工遺漏

將測試結果與標準閾值逐項對照，在連續穿越等參數較多的場景下容易出現遺漏。MTA_VRT軟件內置多種行業標準模板，配置完成后自動輸出各參數的判標結果，減少人工逐項核查的出錯風險，各參數可按被測設備實際情況靈活調整。

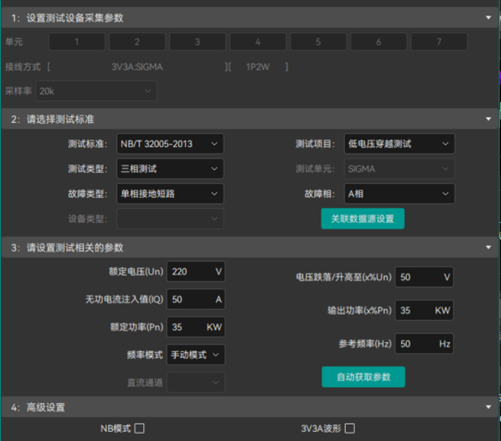

圖3 參數配置

導出階段：

多格式導出，覆蓋歸檔、回讀與報告整理

VRT測試通常涉及測試機構與設備廠商兩端，雙方所用分析工具不同，數據交接時常面臨格式轉換與兼容性問題。MTA_VRT軟件支持工程文件、波形數據、光標測量結果及測試報告等多種格式導出，可直接滿足數據歸檔、離線回讀、多平臺分析及報告整理等需求，無需二次轉換：

完整VRT測試方案：PA系列功率分析儀 + MTA_VRT軟件

MTA_VRT軟件與PA6000H / PA8000系列功率分析儀可構成完整的VRT測試方案，功率分析儀負責現場信號采集，軟件負責后續的數據記錄、分析計算與結果輸出，覆蓋測試啟動到報告導出的各環節，無需額外數據中轉。

針對風電變流器測試中的電能質量分析需求，PA系列功率分析儀還支持IEC 61000-4-7諧波分析，可計算前50次諧波及2 kHz以下間諧波（覆蓋標準核心測量段），滿足GB/T 25387.2-2021中的相關測試要求。

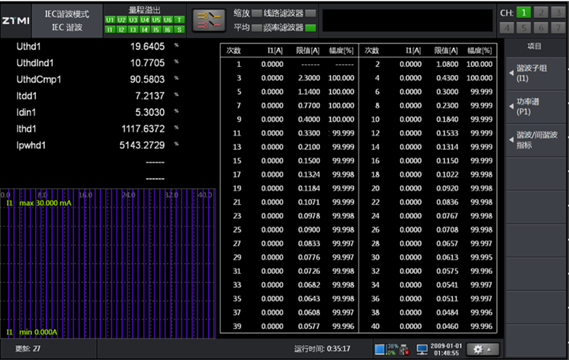

圖4 PA系列功率分析儀IEC 61000-4-7測試此外，致遠儀器還推出面向逆變器研發測試的InverterTest（光伏和儲能逆變器測試軟件）（點擊查看），涵蓋VRT測試、無功功率測試、電能指令測試等多項功能，可用于逆變器并網測試的多類場景需求。

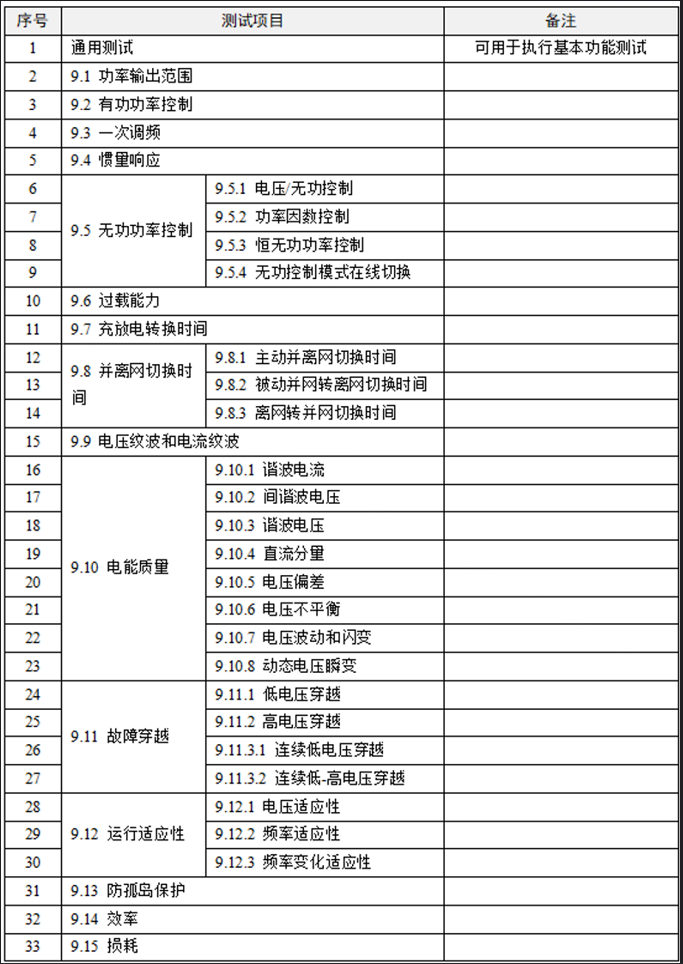

圖5 InverterTest 測試項目

如需了解光伏、風電、儲能并網VRT測試方案，歡迎聯系致遠儀器技術支持獲取咨詢。6月3日-5日，致遠儀器將亮相上海SNEC光伏展，屆時可現場體驗MTA_VRT軟件操作，歡迎蒞臨交流。
