摘要

微流控封裝貼合平面度直接影響器件密封性能與工作穩定性，優化平面度并采用精準檢測技術，是提升微流控芯片質量的關鍵。白光干涉測量技術憑借非接觸、納米級精度的優勢，可高效實現平面度檢測與優化效果驗證。本文針對微流控封裝貼合平面度存在的偏差問題，提出優化方案，結合白光干涉測量技術開展檢測實驗，驗證優化效果，為微流控封裝工藝升級提供技術支撐。

關鍵詞

微流控封裝；貼合平面度；優化方案；白光干涉測量；檢測技術

引言

微流控芯片封裝過程中，貼合平面度易受工藝參數影響出現偏差，引發基底縫隙、流體泄漏等問題，限制器件應用。傳統平面度檢測方法精度不足，難以滿足優化后平面度的檢測需求。白光干涉測量可精準表征貼合面微觀形貌，快速捕捉平面度缺陷，為平面度優化方案的制定與效果驗證提供可靠技術手段，助力提升封裝質量。

實驗方案

實驗選用硅基微流控封裝件，封裝面尺寸20mm×20mm，針對熱鍵合工藝參數優化，調整鍵合壓力與溫度以改善平面度。搭建白光干涉測量檢測平臺，調試光路確保檢測精度，分別對優化前后的封裝件進行全域掃描，采集平面度數據，對比分析優化效果，結合密封測試驗證平面度優化對器件性能的提升作用。

實驗結果與分析

實驗表明，通過優化鍵合工藝參數，微流控封裝貼合平面度偏差由優化前的0.01mm降至±0.004mm以內。白光干涉測量檢測精度達±2nm，可清晰呈現優化前后平面度缺陷的變化，優化后平面度缺陷發生率下降80%，器件密封性能顯著提升。分析可知，工藝參數優化可有效改善平面度，白光干涉測量技術能精準檢測優化效果，為封裝工藝優化提供數據支撐。

?？?a href="http://m.sdkjxy.cn/v/tag/4854/" target="_blank">光學 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

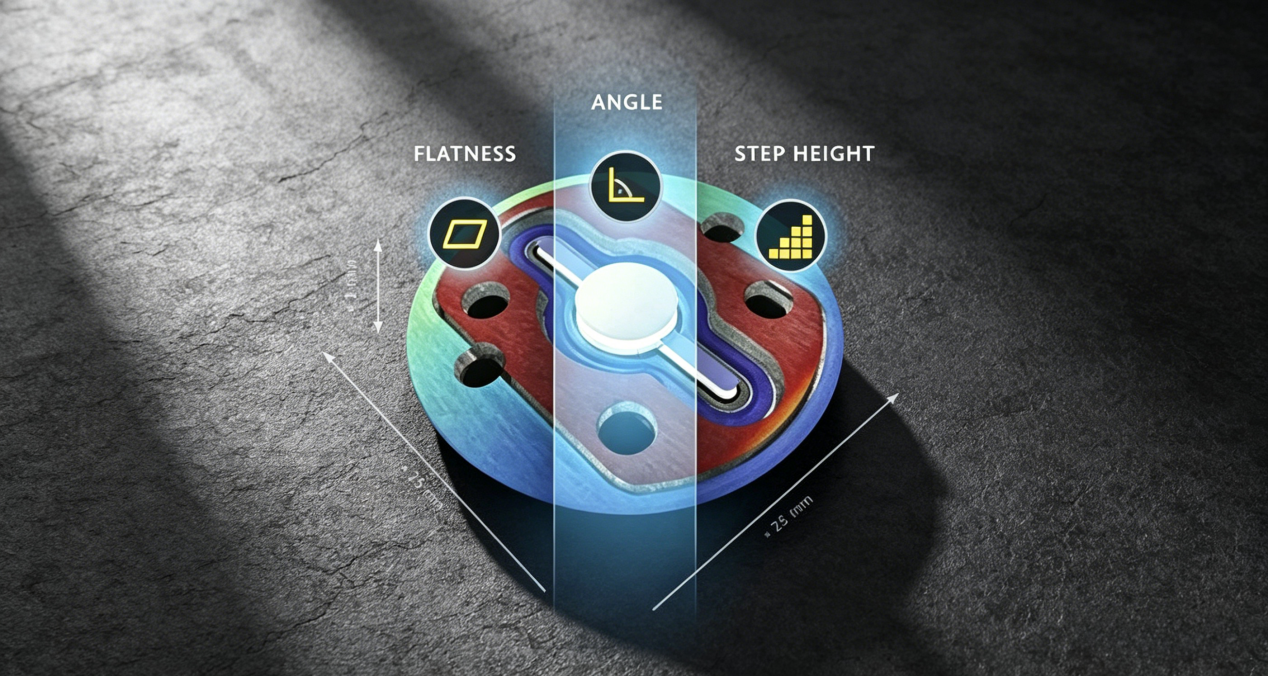

四大核心技術革新，突破行業測量瓶頸

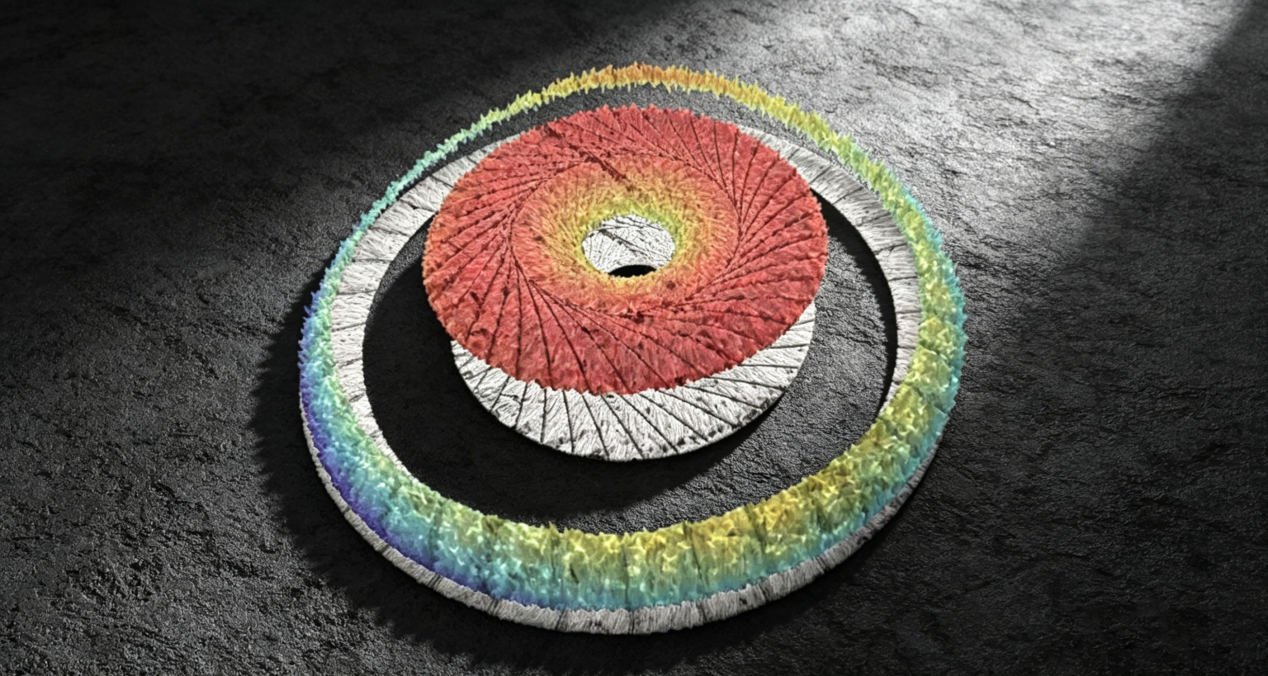

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

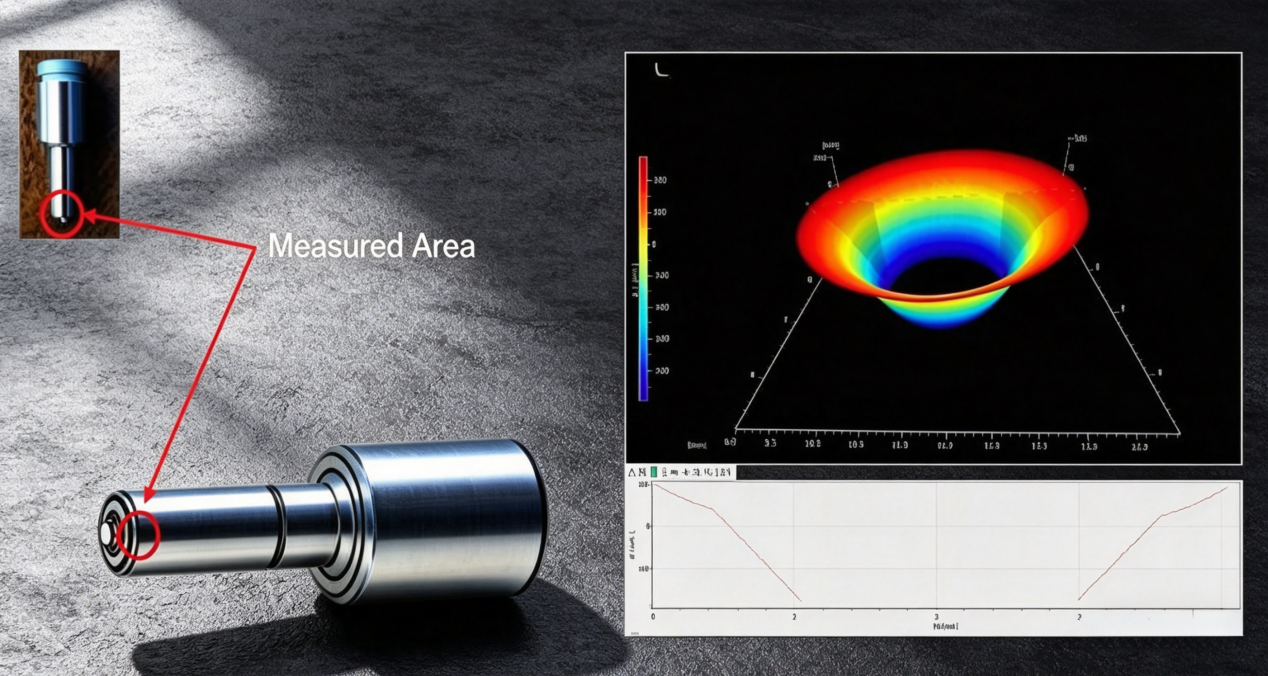

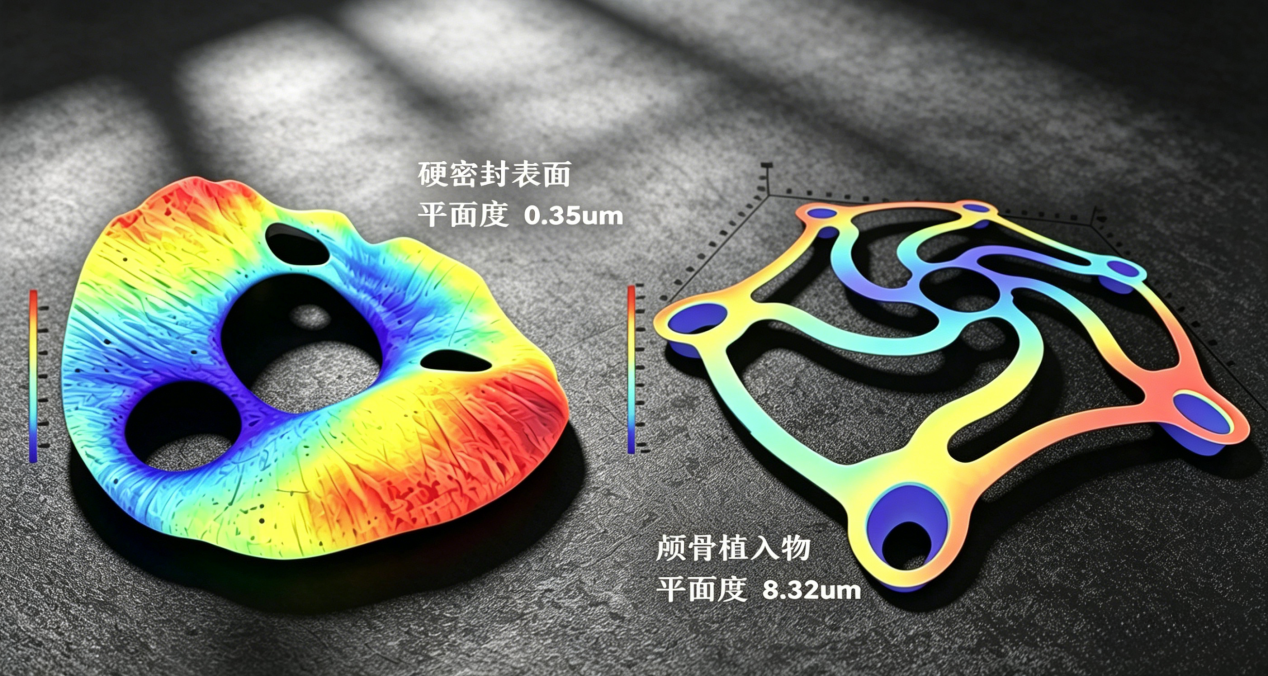

（實測噴油器密封端面 平面度變形 0.35um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

深錐孔角度精準測量：打破傳統面型測量儀功能單一的局限，在保障微納級平面度測量精度的基礎上，同步實現陡峭錐面、深錐孔角度的精準檢測，適用場景更廣泛，檢測能力更全面。

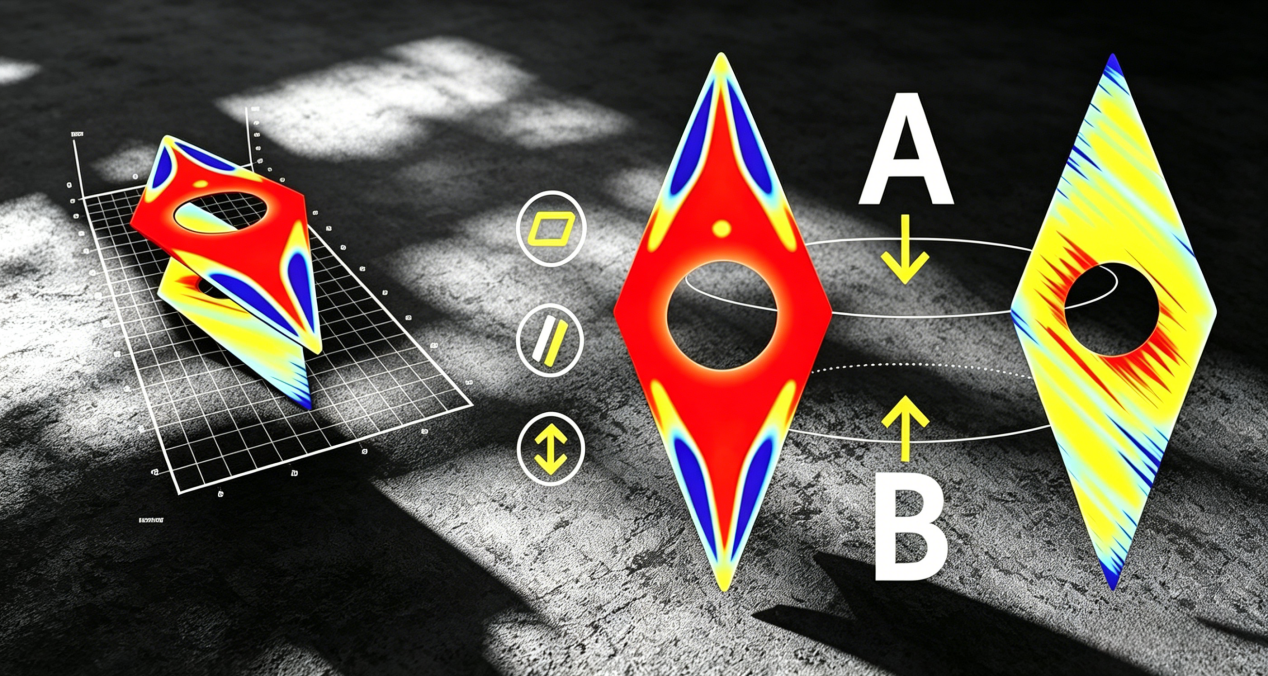

上下平面平行度專屬檢測：采用獨特光路設計，可實現非/透明產品的厚度與上下平面平行度同步測量，無需額外設備，簡化檢測流程，提升檢測效率。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
