二、功能介紹

D1307是一款低功耗時鐘/日歷，帶有56字節的電池備份SRAM。時鐘/日歷提供秒，分，小時，日，月，周和年信息。月末的日期會自動調整為少于31天的月份，包括閏年的更正。D1307作為I2C總線上的從器件工作。通過寄存器地址實現START條件并提供設備標識碼，可以按順序訪問后續寄存器，直到執行STOP條件。

當VCC低于1.25xVBAT時，器件終止正在進行的訪問并重置器件地址計數器。此時將無法識別設備的輸入，以防止錯誤數據從超出容差的系統寫入設備。當VCC低于VBAT時，器件切換到低電流電池備份模式。上電時，當VCC大于VBAT+0.2V時，器件從電池切換到VCC，當VCC大于1.25xVBAT時，器件識別輸入。

1.振蕩器電路

D1307采用外部32.768kHz晶振。振蕩器電路不需要任何外部電阻器或電容器即可工作。如果使用具有指定特性的晶體，啟動時間通常不到一秒。

2.時鐘精度

時鐘的精確度取決于晶體的精度和振蕩器電路的容性負載與修整晶體的容性負載之間的匹配精度。溫度漂移引起的晶體頻率漂移會增加額外的誤差。耦合到振蕩器電路中的外部電路噪聲可能導致時鐘快速運行。

三、基本特性

I2C串行總線接口，適用于絕大多數MCU通用接口通訊

帶備用電池的56字節非易失性RAM，可保證短時間掉電不丟數據

靜態電流極小，超長待機

可編程方波輸出

獨立外部電池接口，自動掉電檢測及電源切換電路

電池供電下，振蕩器工作時的消耗小于500nA

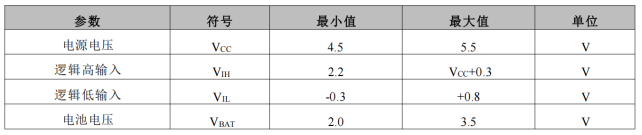

四、基本參數

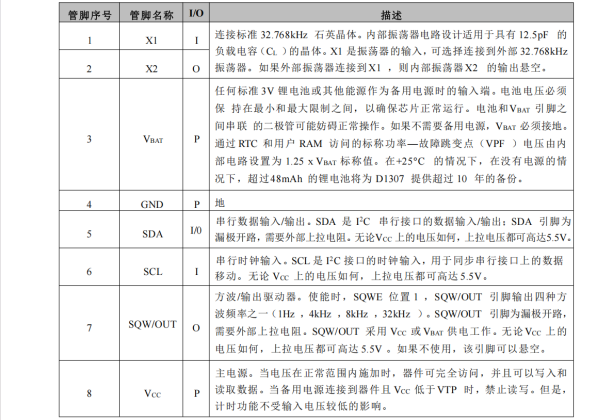

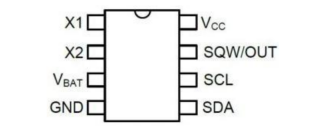

五、引腳信息
