AiP33629L是一款具有低功耗功能的共陰極LED驅動芯片，低功耗模式下可以做到<0.1uA的電流損耗，并支持最大9×16點陣驅動，可輕松實現有低功耗需求的全彩顯示場景。

產品優勢

超低功耗：AiP33629L針對待機電流要求較高的應用場景，進行了全方位的功能、結構優化，實現了典型值僅有0.1uA級的超低電流損耗。

在實際應用中可不再需要開關電源MOS管進行低功耗控制，只需主控輸入控制指令即可實現超低功耗的運行。

小型化：AiP33629L新增QFN32(4*4*0.75-0.4)小型封裝，在保證核心參數、性能不變的情況下，還能減少36%的PCB使用面積，擁有更高性價比。

兼容性：得益于同族化設計，AiP33629L的腳位、參數、指令與AiP33629完全兼容，因此AiP33629L可直接替換AiP33629，無需再做軟硬件開發，極大程度的減小了開發成本。

主要特點

產品同族化設計，其指令、參數與AiP33629完全兼容

<0.1uA的超低電流損耗（典型值）

高速IIC接口，支持最高1MHz通信頻率

支持QFN32(4*4*0.75-0.4)小型封裝

支持256級單點調光

支持64級全局恒流調節

支持內置電阻恒流模式

支持外置電阻恒流模式

支持：SOP32/ESOP32/LQFP32/QFN32(5*5*0.75-0.5)/ QFN32(4*4*0.75-0.4)封裝

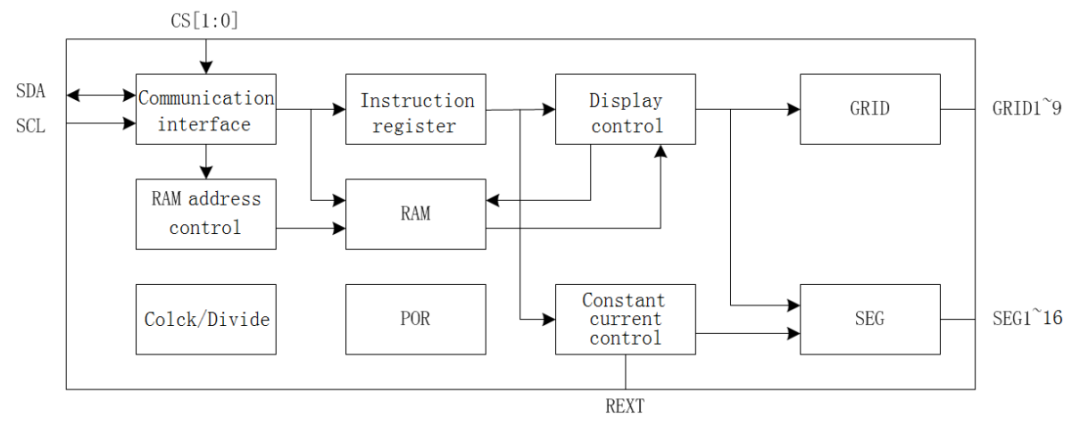

功能框圖

引腳排列圖

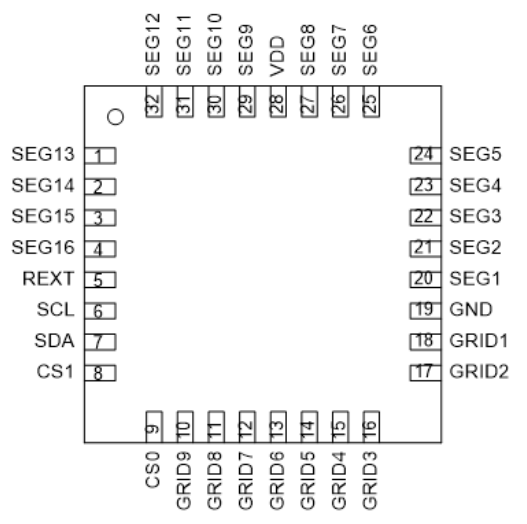

QFN32

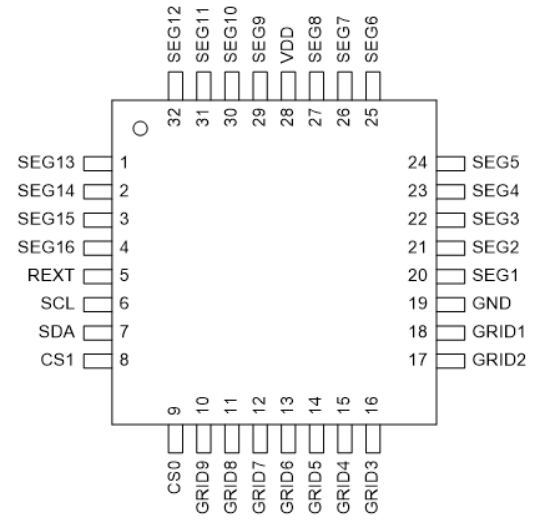

LQFP32

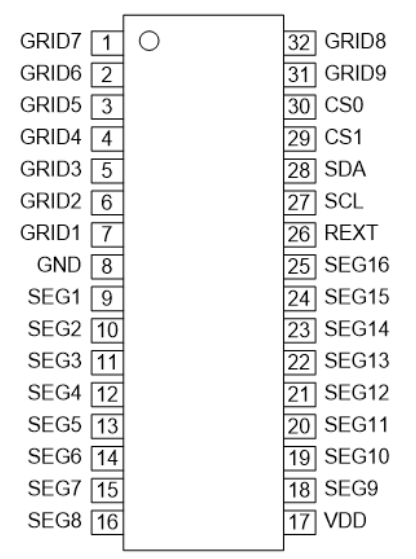

SOP32/ESOP32

典型應用圖

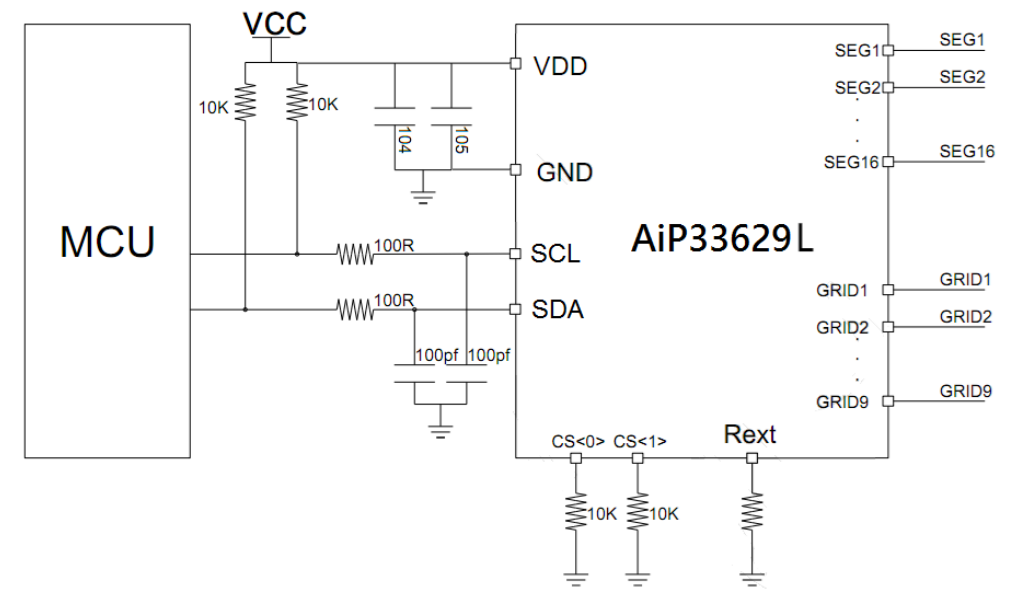

電路外圍：

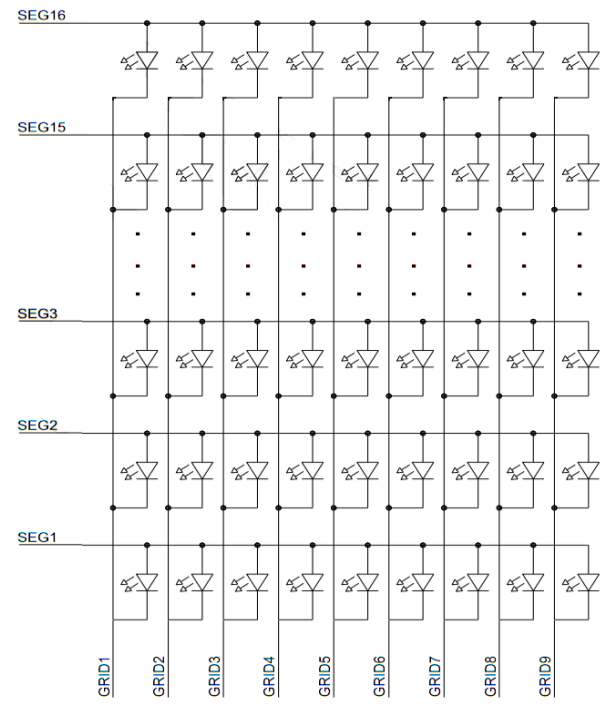

燈陣外圍：

應用領域

在家電、鋰電便攜設備、儀器儀表等領域可以適用于以下場景：

1、設備傳統LED面板驅動

2、設備炫彩氛圍燈效驅動

3、鋰電驅動長續航設備LED面板驅動

4、鋰電小功率LED照明可變光源驅動

結語

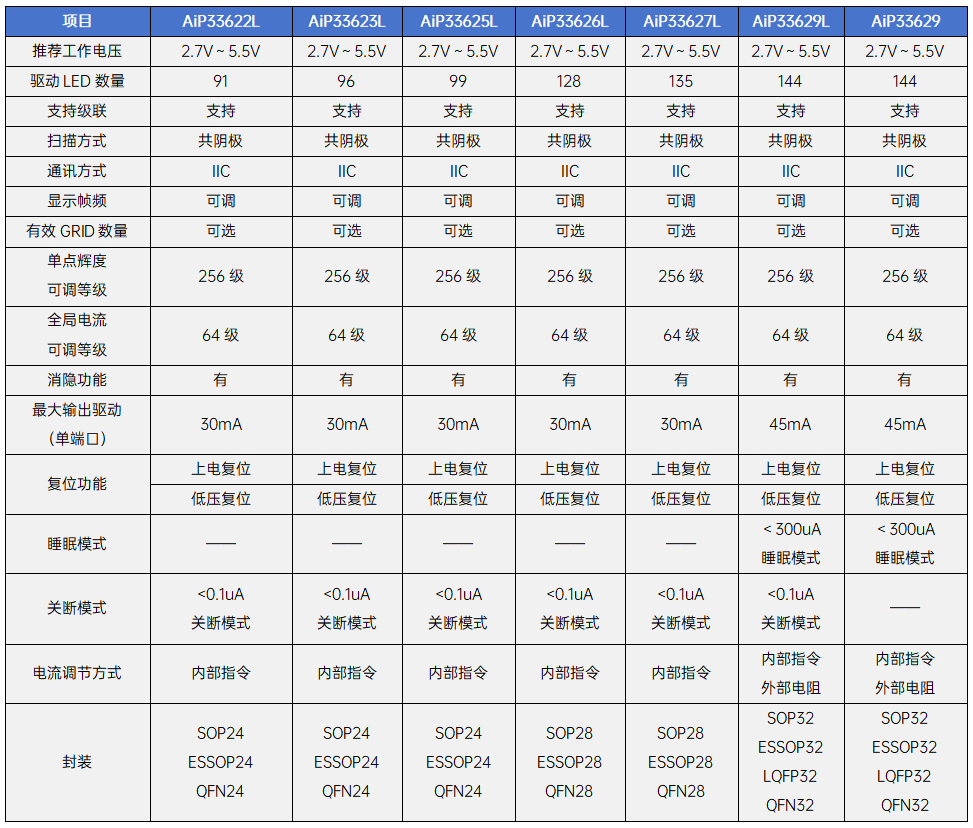

AiP33629L以“超低功耗+小型封裝”為核心，重新定義LED驅動標準。無論是追求長續航的智能設備，還是需要高精度光效的RGB場景，AiP33629L均可提供高性能、低開發成本的解決方案。（左右滑動查看更多）：

如需了解更多產品信息或獲取技術支持，歡迎與我們聯系。
