JAE(日本航空電子)的“MA01系列”內裝用浮動式板對板連接器，設計有兩個觸點，實現了高速傳輸和高接觸可靠性，可被安心用于對信息處理速度的要求日益提高的車載市場和工業機械市場，并且可以提供各種針數類型和配接高度的多種產品類型供廣大客戶選型。

概要

隨著工業設備市場的物聯網化以及汽車市場的ADAS和自動駕駛的日益成熟，對信息處理的速度的要求也在不斷提高，對此需要連接器也能實現相對應的高速傳輸功能。因此本公司開發并已經開始銷售的浮動板對板式“MA01”系列連接器。該系列連接器實現了超過8Gbps的高速傳輸速度，相當于10GBASE-KR（*1）和PCIe Gen3（*2），并通過獨有的兩點接觸結構實現了高接觸可靠性。

「MA01」系列產品在XY方向設置了±0.5mm的浮動結構，可以很好的吸收安裝和裝配過程中的錯位情況。加上鑲?cè)胧浇Y(jié)構，可適用于機器人裝配工作。傳統的固定型連接器存在的問題是很難使用多個板對板連接器在同一塊板上進行連接，但浮動結構可以吸收安裝偏差，使得使用多個連接器成為可能。此外，MA01系列的最高工作溫度為125°C，可被完美的應用于汽車設備。

異物和安裝焊劑的應用對策的方面，通過兩點式的接觸結構，提高了接觸的可靠性。同時，輥面接觸消除了傳統兩點接觸所存在的高插入和拔出力的問題，大大的提高了工作能力。

*1：10GBASE-KR：萬兆以太網，由IEEE定義的構建計算機網絡的通信標準之一，規定了設備中印刷電路板之間的通信。

*2：PCIeGen3(PCI Express 3.0)：由PCI-SIG定義的計算機中使用的串行總線標準之一，支持8Gbps。

Speedfloat是用于高速傳輸?shù)陌鍖?duì)板浮動式連接器的標志。

我們?yōu)槿找娓咚侔l(fā)展的社會提供高性能、高信賴性的產品。

浮動數值

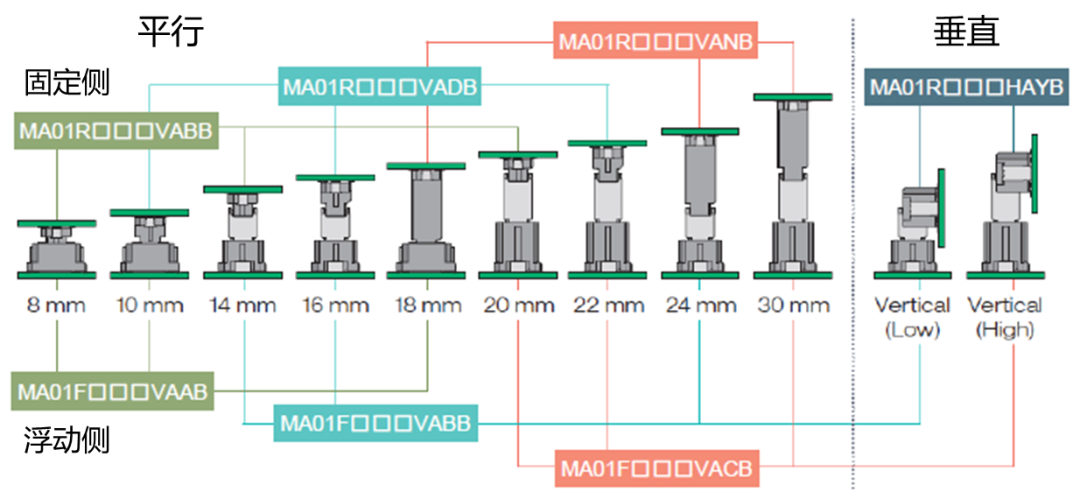

「MA01」產品陣容

PCB之間嵌合高度公差 Z方向：±0.5mm

□□□：針數(030，040，060，080，090，100，120，140針)

特點

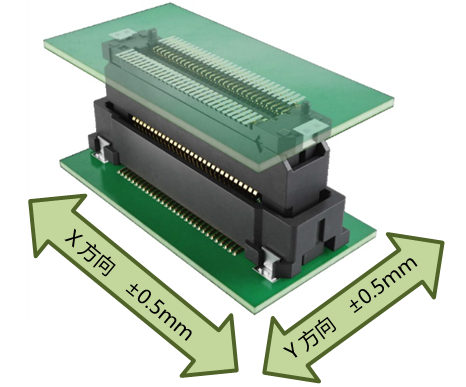

浮動變量數值 Ｘ方向：±0.5mm，Ｙ方向：±0.5mm

Z軸方向±0.5mm的基板公差

兩點觸點構造的高信賴性

滾動表面的接觸部，從而實現了低插拔力

使用溫度范圍：-40℃～+125℃

兼容8Gbps +的高速傳輸(10GBASE-KR，相當于PCIe Gen3)

由于導向器形狀大，可實現出色的配合可操作性，并支持自動裝配配合

(配合導向量：±1.0ｍｍ）

支持自動安裝

支持在同一板塊上使用多個連接器

鍵控設計，防止反向插入

適用市場

「MA01系列」

車載設備(ADAS-ECU，中央網關等)，F(xiàn)A設備，半導體制造設備，辦公設備，通信設備，測量設備和廣播設備等

一般規格

材料/規格

浮動側

固定側
