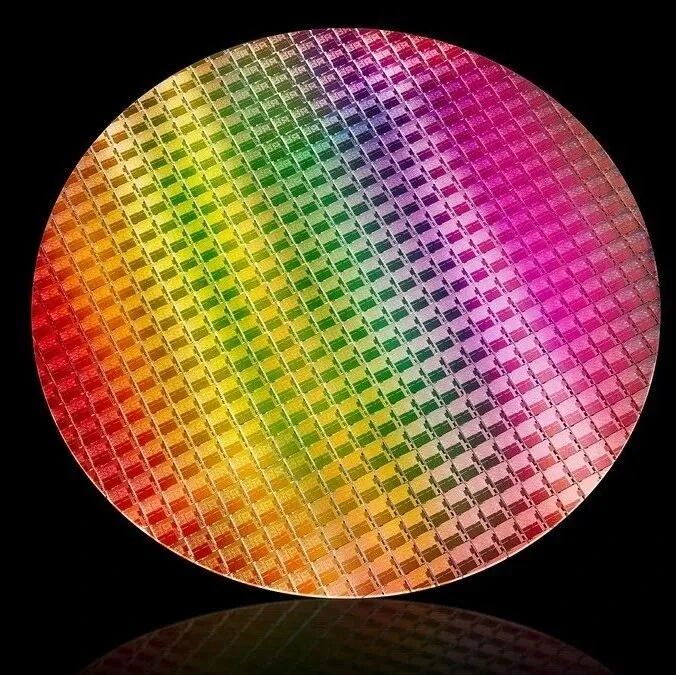

隨著半導體制程不斷邁向 3nm、2nm 的先進節點，晶圓的加工精度要求已經到了微米級甚至納米級。一片合格的晶圓，從原料到表面加工都充滿了對工藝能力的挑戰。

目前越來越普及的超薄晶圓，其厚度一旦低于50μm以下，硅片的機械脆性會大幅上升。若是利用硬度高、加工難度大的SiC、GaN等第三代半導體材料制成的晶圓，檢測要求只會更嚴苛，精度要求也會更高。

金剛石晶圓

新一代散熱片的檢測挑戰

和傳統硅晶圓、玻璃晶圓相比，金剛石晶圓具備超高熱導率、超高機械強度與硬度、超高電絕緣性，特別是它的超高熱導率，和如今超高堆疊率的芯片需求完美契合。

金剛石晶圓作為散熱片時，需要和GaN或硅片鍵合。在鍵合的過程中，需要把控其Warp和Bow直接覺得鍵合界面的貼合度，此外，晶圓TTV也會影響鍵合片的精度。

|

傳統檢測的痛點

新一代散熱片的檢測挑戰

過去，針對這類硬脆晶圓的檢測，很多工廠采用的都是接觸式測厚方案：通過探針壓在晶圓表面，獲取單點的厚度數據。但這類方案的缺點明顯：

樣品損傷風險：探針的機械接觸，不僅容易刮傷金剛石晶圓表面，對于超薄金剛石晶圓而言，探針的壓力還可能導致晶圓碎裂，造成原料損失。

效率與數據完整性不足：?jiǎn)吸c(diǎn)測量的效率低，單晶圓檢測往往需要十分鐘，且僅能獲取少量點位的數據，無法掌握晶圓全表面的厚度與形貌均一性，難以滿足先進工藝的質量管控需求。

|

優可測晶圓測量方案

高精度、高速度、客制化

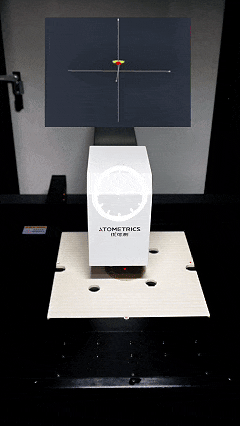

近期，我們接到客戶需求，測量3寸多晶金剛石的TTV、Warp、Bow，精度要求亞微米級。該項目采用了優可測全自動非接觸厚度測量?jī)xAPS系列進行檢測，實測效果如下：

非接觸點光譜對射技術，徹底避免損傷：

我們采用點光譜對射測量技術，上下兩個傳感器同步采集晶圓正反表面的高度數據，全程無任何機械接觸，徹底避免了檢測過程中的樣品損傷，同時測量精度可達 0.5μm，完美匹配客戶的亞微米級精度要求。

定制化載臺，適配不同的應用場景：

針對金剛石窗口片，要保證實際的應用場景，我們采用三點支撐載臺進行測量，測量出窗口片帶重力后的形貌，契合實際應用場景。

針對金剛石散熱片，我們采用高精度陶瓷載臺支撐，測量晶圓去除重力影響后的翹曲，為鍵合工藝提供精準的形貌數據，保障鍵合界面的貼合度。

全參數高效檢測，一次掃描搞定所有數據：

一次掃描即可同步獲取晶圓的厚度、TTV、Warp、Bow 等全參數，同時生成全表面的厚度 / 形貌分布熱力圖，客戶可以直觀掌握全片的均一性情況，整個檢測過程僅需 2 分鐘以內，檢測效率與數據完整性較傳統接觸式測量提升 60% 以上！

除金剛石晶圓以外，全自動非接觸厚度測量?jī)xAPS，一臺搞定主流規格晶圓測量：
