在上一期的文章中我們介紹了磷化銦這種材料的應用和切割要點，在光通信行業，除了磷化銦這種明星材料外，還有持重的硅晶圓可供選擇。

產品應用

硅基晶圓在光通信行業的應用，核心就是硅光子（Silicon Photonics）技術。

硅基晶圓可以利用成熟的CMOS工藝大規模生產，成本低、集成度高，目前主要應用于AI算力與數據中心，在800G、1.6T甚至更高速率的數據中心光模塊中，硅光方案已成為絕對主力。

除此外，硅光芯片的小型化和低成本優勢，非常契合前傳、中傳和回傳網絡對高密度、低功耗光互連的需求，是5G/6G移動通信基礎設施的關鍵組件。

WAFER

晶圓情況

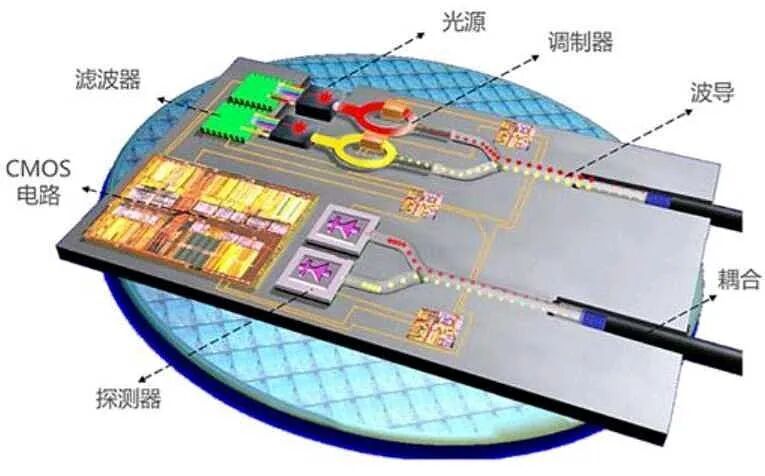

硅基光電子集成芯片

光通信用的硅基晶圓通常采用SOI晶圓，呈現典型的“三明治”結構。

普通硅層做襯底，主要起支撐作用。中間埋入幾微米厚SiO?絕緣層，防止光信號泄漏到底層硅襯底中，起到光隔離的效果。頂層為極薄的單晶硅層，通常為220納米，用于刻蝕制造。

外延層則生長鍺。用于制造高性能的光電探測器，或者通過鍵合等方式集成磷化銦等材料作為光源。

PACKAGE

封裝情況

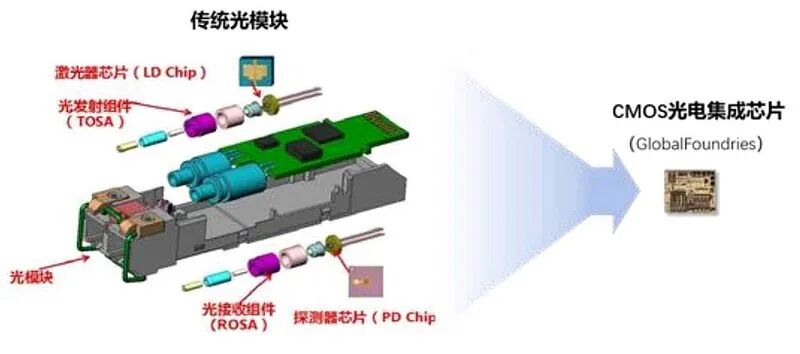

傳統的光模塊結構與100Gb/s硅基光電子芯片的對比

由于硅本身不發光且無法高效探測光信號，封裝的關鍵一步通常是將其他材料的功能芯片與硅光芯片進行高度集成。

通過異質鍵合或直接耦合的方式，將磷化銦（InP）等材料的激光器光源精準地貼合在硅光芯片上，完成激光器集成?，F(xiàn)在行業廣泛采用的3D堆疊技術，縮短電信號傳輸路徑并降低功耗，邁向光電共封裝的關鍵技術。

相比于傳統的電子芯片，硅光芯片需要同時解決光、電、熱三方面的物理連接問題，封裝難度更大、成本更高。

為了控制高昂的封裝成本，在劃片前后一般會進行并行光測試和正反面探針測試，剔除不良品提高封裝良率。

劃切要點

當前光通信行業硅基晶圓主要采用300mm主流尺寸，8英寸的晶圓也還在使用，在制造初期，晶圓整體厚度通常在300-500μm之間，經過研磨減薄，到劃切環節時，一般會在200μm以內。

硅是典型的硬脆材料，在受到外力沖擊時極易發生脆性斷裂，金剛石刀片劃切容易產生崩角或裂紋，對于光通信芯片而言，裂紋會導致嚴重的光散射、光泄漏甚至信號中斷，直接導致芯片報廢。

且為了提升單片晶圓的產出量，芯片設計的切割道越來越窄，也會被研磨至極薄，超薄晶圓在切割時極易發生翹曲和碎裂，而過窄的切割道則要求極高的劃切精度，這對設備和劃切刀具都是很大的挑戰。

西斯特科技高精密超薄劃切片在現有劃切設備上有很好的精度表現，在行業有大量應用，具體劃切方案歡迎咨詢公司硬刀應用團隊。
