可編程邏輯控制器（PLC）的發展史，正是工業革命與信息革命交匯的縮影。自20世紀10年代初裝配線問世以來，制造業始終致力于實現快速、可靠且可重復的生產模式。第一次工業革命時期的工廠僅依靠機械動力和電力來解決大規模生產難題。當裝配線無需頻繁調整時，這種模式運行良好。但到20世紀60年代，汽車行業每年都要配合新車型調整裝配線，這就需要技術人員手動為傳感器和電磁閥重新布線。與此同時，初生的計算機產業已發展成熟，能夠提供兼具物理穩健性與成本效益的解決方案。汽車制造商開始安裝現代PLC的前身硬件設備，讓技術人員無需再把裝配線的線路推倒重來，而是只需上傳新代碼就可以改變生產流程。

至少，理論上的設想是如此的。

本文將探討根據國際標準IEC 61131-3定義的現代PLC編程方案。但由于各家PLC制造商都提供專用于其特定硬件的編程軟件，因而在編碼技術上會存在細微差異。

早期自動化編程：繼電器與硬接線時代

這些PLC的前身，包括各類機械、電氣和電子控制系統以及氣動和液壓控制裝置，在初期都運行良好，但它們存在一個嚴重缺陷：要想重新編程，就需要掌握匯編語言或Fortran編程語言，但負責維護和更新這些系統的電工和機械師并非程序員。他們使用的是一種名為梯形圖的語言。后來，電子工程師重返設計舞臺，推出了第一代PLC。此后數十年間，雖然引入了多種編程方法，但梯形圖至今仍是工業領域的主流編程方式。

梯形圖的誕生：圖形化邏輯的革命

梯形圖最初用于直觀記錄制造和流程控制中繼電器機架的設計與構造，其形態類似于繼電器邏輯硬件的原理圖。梯形圖以兩條豎線繪制的母線為起點，其間的水平線（指令線）代表邏輯行。輸入符號（稱為觸點）對應傳感器、開關和按鈕，位于梯級的左側和中央?yún)^(qū)域；而輸出符號（稱為線圈）包括電機、繼電器、指示燈或警報器，則置于梯級右側。通過排列觸點和線圈形成輸入間的邏輯關系（如與、或、非），并將其連接至輸出端，即可實現系統的控制邏輯。

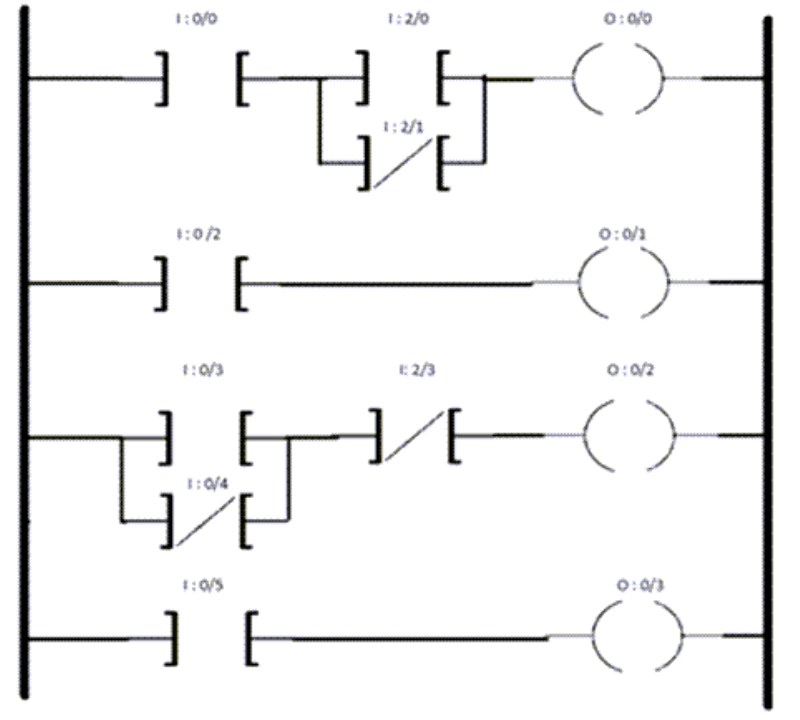

梯形圖示例。（圖源：Green Shoe Garage）

兩種常見的輸入邏輯符號是“常開觸點”（EON，有時也稱為“閉路檢查”或XIC）和“常閉觸點”（EOF，也稱為“開路檢查”或XIO）。EON既可以表示常開觸點，也可以表示緩沖器；而EOF既可以表示常閉觸點，也可以表示反相器。最后，輸出邏輯符號稱為輸出線圈（OUT），它只有一種含義：為輸出線圈控制的任何輸出設備供電。

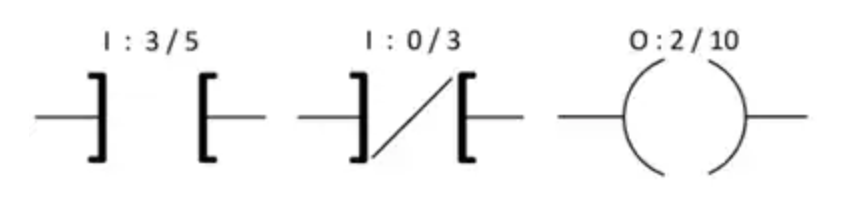

常見梯形圖符號。從左至右：常開觸點（EON）、常閉觸點（EOF）和輸出線圈（OUT）。（圖源：Green Shoe Garage）

當輸入以并聯方式排列時，其邏輯表達等同于“或”（OR）運算；反之，當輸入以串聯方式排列時，則構成“與”（AND）關系。另一項關鍵要點是：梯形圖中每個輸出點僅能出現一次，以確保每個輸出狀態僅由單一輸入序列控制。

PLC以“程序掃描周期”的方式運行，并且會反復執行程序。平均而言，PLC需要數十毫秒來處理所有輸入和指令，然后改變輸出以反映當前機器狀態。梯形圖控制程序通常按從左到右、自上而下的順序讀取。掃描周期通常遵循以下流程：

讀取輸入

執行程序

寫入輸出位

梯形圖編程需要遵循一些重要原則：

合理組織梯形圖代碼，確保邏輯流暢且易于理解。相關的功能應歸類分組，并使用子程序?qū)崿F(xiàn)代碼模塊化。

限制邏輯行的大小，過于復雜的邏輯行會增加故障排查難度。復雜邏輯應分解為更小、更易管理的步驟。

切勿通過在PLC軟件中編程來實現緊急停止功能。編程時應考慮程序在傳感器故障等意外事件中的行為，并設計失效安全操作機制以降低風險。緊急停止裝置必須通過硬接線方式接入設備配電系統。涉及生命安全問題時，絕不可依賴PLC本身實現防護。

將輸入端連接至緩沖器或反相器，以便通過軟件調整而非重新布線來實現功能變更。謹記：工業領域中，設備停機將帶來巨大的經濟損失和人力成本。修改代碼遠比重新布線更為便捷。

始終貫徹一致的邏輯原則。例如，若啟動條件使用常開（NO）觸點，則后續類似功能應繼續使用常開觸點，除非有特殊原因需要改變。同樣地，若使用計數器，也應該相應采用遞增或遞減計時器。

理解內存映射（亦稱數據表）。由于PLC是內存受限設備，且采用硬連線內存地址進行I/O操作，因此成功的編程需要開發者深入掌握內部?jī)?nèi)存結構。相較于桌面應用程序等其他軟件開發類型，這種要求更為嚴格。此外，不同數據類型（部分廠商稱之為文件類型）由不同位數表示。內存各組件采用特殊的字符標識，例如：

O:3.1/0

[文件類型或編號] : [元素編號] . [字編號] / [位編號]

其中，文件類型/編號代表數據類型，如輸入、輸出或計數器。元素編號代表I/O插槽。若數據為多字的類型，則字編號表示需訪問的具體的字。最后，位編號表示該字中需要訪問的具體位。因此，本例表示第三輸出插槽中第二個字節的首位。

再次強調，不同供應商的格式可能存在差異，但關鍵在于必須精確掌握各個位應在何處設置，尤其對于外部I/O而言。

超越梯形圖：文本化與高級語言的演進

除梯形圖外，IEC 61131-3標準還規范了另外兩種圖形化PLC編程方法：功能塊圖（FBD）和順序功能圖（SFC）。該標準還詳述了基于文本的結構化文本編程法，這是一種語法類似Pascal的塊結構化編程語言。需要注意的是，Arduino也為其Opta系列PLC推出了基于Arduino（本身是C語言封裝）的編程方法。其他PLC供應商已開始棄用專有編程語言，轉而采用Python、Java和C++等通用語言。

結構化文本編程方法在PLC領域日益受到青睞，眾多企業正借此推動其制造流程兼容工業物聯網（IIoT）。相較傳統非聯網工廠自動化技術而言，IIoT（無論連接互聯網還是大型私有廣域網）既具備吸引部分制造商的優勢，也存在某些風險。

隨著IIoT的興起，現代PLC已具備更先進的網絡功能，可輕松接入互聯網并與IIoT生態系統中的其他設備通信。這包括對多種通信協議的支持，如MQTT、AMQP和OPC UA，這些協議對于實時云連接和數據交換至關重要。其優勢體現在多個方面，包括企業資源規劃（ERP）系統集成、數字孿生構建、預測性維護以及遠程監控等應用場景。
