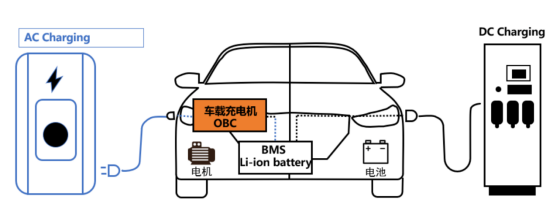

在新能源汽車車載充電機（OBC）的功率電路中，DC-Link電容（直流母線電容）扮演著母線穩壓、紋波吸收和能量緩沖的關鍵角色。典型拓撲中，DC-Link電容位于PFC輸出級與DCDC轉換器之間，直接承受高壓直流母線電壓和來自前后級的高頻紋波電流。

隨著800V高壓平臺在OBC中的普及，工程師在DC-Link電容選型時面臨一個經典的兩難選擇：傳統大體積鋁電解電容雖然成本可控，但體積和發熱問題突出；薄膜電容性能優異，但單體成本約為電解電容的3~5倍，且供應鏈周期長。兩者均難以同時滿足小體積、高耐流、長壽命與成本適中的綜合要求。

01

OBC的核心挑戰

2.1 現象與工程后果

采用傳統大體積電解電容時，OBC整機內部空間緊張、散熱壓力大。在高溫高紋波工況下，電容溫升過快，甚至出現鼓包現象。這直接導致OBC功率密度和可靠性下降，高溫失效風險增加，整機壽命縮短。

若改用薄膜電容，雖在紋波耐受和體積上有優勢，但成本大幅超支，難以滿足車廠對BOM成本和體積的雙重嚴苛要求，項目被迫降額或延期。

2.2 問題根源技術分析

從電氣原理看，傳統鋁電解電容的問題根源在于等效串聯電阻（ESR）較高且電解質電導率有限。在高頻、高紋波電流下，焦耳熱（P=I2· ESR）導致電容內部溫升過大。同時，傳統卷繞結構和電解液耐壓能力不足，為達到800V平臺所需的耐壓與容值，不得不增大體積（串聯或加大芯包），陷入“體積—發熱—壽命”的惡性循環。

具體參數指標不達標表現如下：

額定紋波電流：傳統電解電容在105℃下可承受的紋波電流偏低，無法匹配OBC實際工況。

ESR：數值過高，導致高頻損耗大、發熱快。

耐壓等級：單體耐壓不足，需多只串聯，進一步增大體積且降低容值利用率。

壽命：在105℃及高紋波應力下，傳統方案壽命通常不足2000小時，不滿足車規可靠性要求。

體積比容（體積能量密度）：單位體積所能實現的容值偏低，無法滿足高功率密度設計。

03永銘CW3H系列解決方案

3.1 針對性的技術優勢

永銘CW3H系列牛角電容通過工藝、材料、設計三方面的創新，直擊上述痛點：

工藝創新：采用特殊鉚接與卷繞工藝，優化內部結構。在同等容量與耐壓下，體積比傳統產品縮小約20%，有效提升空間利用率，助力模塊小型化。

材料創新：使用新型低損耗電解液，顯著降低等效串聯電阻（ESR）。耐紋波能力提升30%，可承受高達1.3倍額定紋波電流的沖擊，從根源上控制發熱，保證高溫下的穩定性。

設計創新：充足的電壓裕量設計，配合嚴格的出廠老化測試。在105℃高溫環境下，穩定工作超過3000小時，滿足車規級可靠性要求。

結構設計：具備10G抗振動能力，通過嚴苛的高壓老化和滿載耐久性測試。在車載振動和持續高負荷的惡劣工況下，依然能保持穩定工作。

3.2 推薦規格型號

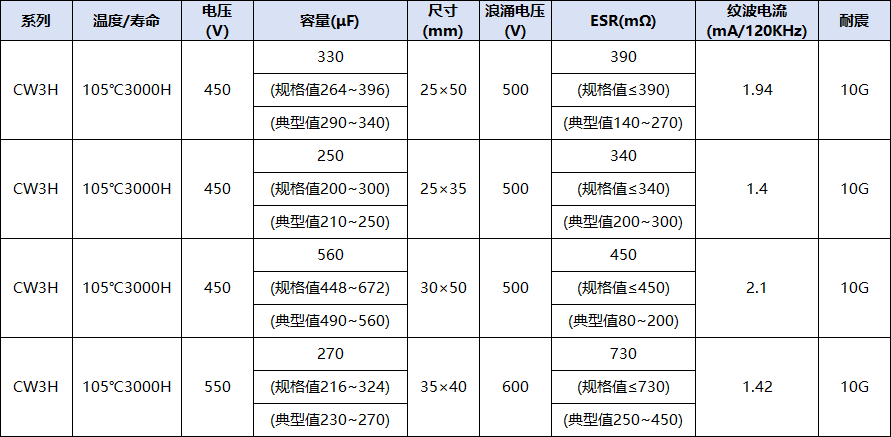

圖：CW3H 450V電壓段部分規格ESR、漏電流、紋波電流測試數據

3.3 應用方式與成本對比

應用方式：小功率OBC可采用單體使用；中大功率OBC可并聯成Bank，根據實際容值和紋波需求配置。

成本對比：相比薄膜電容方案，永銘CW3H系列的成本約為薄膜電容的1/5~1/3，同時避免了薄膜電容交期長的供應鏈風險。

03常見問題Q&A

Q1：我正在設計一款800V平臺的OBC，DC-Link部分如果用傳統牛角電解電容，體積太大，機殼裝不下；如果換薄膜電容，性能是好，但成本漲了3~5倍，交期也長。有沒有一款電容能在體積、耐紋波和成本之間取得平衡？

A2：有。永銘CW3H系列牛角電容通過特殊鉚接卷繞工藝和低損耗電解液，在同等容值耐壓下體積比傳統電解縮小20%，同時耐紋波能力提升30%（可承受1.3倍額定紋波電流）。ESR典型值低至140~270mΩ，從根源上控制發熱。成本僅為薄膜電容的1/5~1/3。推薦型號如CW3H 450V330μF 25×50，已在主流OBC項目中量產驗證。

Q2：我們一直在OBC的DC-Link上使用某進口薄膜電容，性能沒問題，但BOM成本壓力越來越大，老板要求降本30%以上。有沒有可以直接替代薄膜電容的電解方案？替代后會不會影響高溫壽命和紋波耐受能力？

A2：有。永銘CW3H系列可直接替代高成本薄膜電容。其105℃下壽命≥3000小時，滿足車規可靠性要求；耐紋波能力提升30%，可承受1.3倍額定紋波電流，與薄膜電容相當；同時10G抗振動，適應車載惡劣工況。成本約為薄膜電容的1/5~1/3。以CW3H 450V560μF 30×50為例，單個即可覆蓋中低功率OBC的DC-Link需求，無需多只串聯。

Q3：我們之前試過普通牛角電解電容放在OBC DC-Link里，在高溫高紋波工況下跑了不到2000小時就出現容量衰減超標，有的甚至鼓包。車廠要求至少3000小時壽命，普通電解根本達不到。永銘這款CW3H能解決這個問題嗎？

A3：可以。永銘CW3H系列采用新型低損耗電解液，ESR典型值低至140~270mΩ，相比傳統電解顯著降低焦耳熱（P=I2·ESR），從根源上控制內部溫升。在105℃高溫及高紋波應力下，壽命≥3000小時，滿足車規要求。同時，該系列通過嚴格的出廠老化測試和10G抗振動驗證，在800V平臺OBC實際工況中未出現鼓包或容量快速衰減問題。推薦型號CW3H 550V270μF 35×40適用于更高耐壓需求場景。
