在智能音頻、安防對講、車載通訊、智能家居等領域，語音信號的清晰度與純凈度直接決定產品體驗與功能落地。環境噪音干擾、通話回音嘯叫、遠場拾音模糊，是長期困擾音頻設備研發的核心痛點。A-68 雙麥波束成型降噪消回音模塊，以專業 DSP 芯片、成熟聲學算法、緊湊硬件設計，為全場景語音采集與通話設備提供一站式音頻優化方案，實現高保真拾音、強噪音壓制、全雙工無回音通話的核心能力。本文將從產品定位、核心性能、接口定義、工作模式、電氣指標、應用設計、場景適配等維度，對 A-68 模組進行全面深度解析。

一、產品定位與核心價值

A-68 是一款高性能數字語音處理專用模組，集成回音消除（AEC）、環境降噪（ENC）、波束成型、遠場拾音、人聲萃取等核心功能，專為免提全雙工通話、遠距離語音采集、高抗噪音頻記錄場景設計。模組內置專業聲學處理 DSP 芯片，可通過固件適配不同產品需求，兼顧便攜設備低功耗與工業設備高穩定性，解決傳統音頻方案回音重、噪音大、拾音近、易干擾四大難題。

其核心價值體現在三方面：

1. 全雙工通話無回音：最高 90dB 回音消除能力，消除 100ms 空間延遲回音，適配大音量喇叭外放場景；
2. 強抗噪遠場拾音：?jiǎn)嘻湻€(wěn)態降噪最高 40dB，雙麥波束成型降噪最高 90dB，拾音距離覆蓋 10cm–500cm；
3. 低功耗易集成：工作電流低于 25mA，體積小巧（23.5mm×19mm），支持模擬 + I2S 雙輸出，兼容新舊產品設計。

二、核心硬件與電氣性能指標

A-68 模組以高可靠性、寬溫適配、強抗干擾為設計核心，電氣參數覆蓋消費級到工業級應用場景，具體指標如下：

1. 供電系統
   • 主供電輸入：11 腳，直流 + 4V~+6.5V，兼容 5V 標準供電；
   • 輔助供電：19 腳可雙向使用 ——5V 供電時輸出 3.3V/100mA，主板有 3.3V 時可作為模組供電輸入，11 腳與 19 腳二選一供電；
   • 板載 3.3V 輸出：1、5、19 腳，為數字麥克風、外圍電路供電。
2. 音頻處理能力
   • 回音消除（AEC）：標準 85dB，最佳狀態 90dB，可消除 100ms 空間延遲回音；
   • 環境降噪（ENC）：?jiǎn)嘻湻€(wěn)態降噪最高 40dB，雙麥波束降噪最高 90dB，常規有效降噪 45dB；
   • 拾音范圍：標準配置 3–5 米，搭配高靈敏度麥克風可擴展更遠距離；
   • 雙麥波束夾角：0°–180° 可調（默認關閉），常規拾音夾角 60°。
3. 音頻接口參數
   • 模擬輸入：ADC 最大輸入 1Vrms，輸入阻抗 47KΩ，適配消回音參考信號與模擬麥克風；
   • 模擬輸出：DAC 輸出 3.3Vrms，輸出阻抗 10KΩ，左右聲道分離度 105dB，無失真高分離；
   • 數字輸出：I2S 接口，默認 16K 采樣率、16bit 位深、主模式、左對齊，徹底規避射頻干擾。
4. 運行與環境參數
   • 工作電流：≤25mA，極低功耗適配電池供電便攜設備；
   • 啟動時間：DSP 上電 15ms 快速啟動，即開即用；
   • 工作溫度：-45℃~+85℃，寬溫適配車載、戶外、工業場景；
   • 工作濕度：相對濕度＜90%，無冷凝環境穩定運行。
5. 物理規格
   • 模組尺寸：23.5mm（長）×19mm（寬），超薄緊湊型設計；
   • 焊盤工藝：半孔焊盤，間距 2.54mm，支持直接貼片或轉接板接入；
   • 包裝：防靜電 PVC 吸塑托盤，單盤 18PCS，最小包裝 180PCS，適配批量生產。

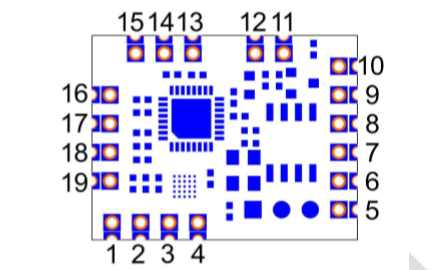

三、引腳定義與功能詳解

A-68 模組共 19 個引腳，集成電源、數字麥克風、模擬音頻、I2S 數字音頻、接地五大類接口，引腳定義清晰、功能專一，支持快速硬件對接，具體如下：

表格

關鍵引腳注意點：

• 17 腳為默認消回音參考信號輸入端，接功放輸出 / 輸入，是實現回音消除的核心引腳；
• 模擬音頻與 I2S 數字音頻同時輸出，射頻干擾場景優先選用 I2S 數字信號；
• 19 腳不可與 11 腳同時供電，避免電源沖突損壞模組。

四、五大工作模式與適配場景

A-68 模組通過更換固件，可實現純降噪、消回音 + 降噪、立體聲降噪三大系列、五種具體工作模式，覆蓋單麥 / 雙麥、數字麥 / 模擬麥、通話 / 錄音全場景，模式切換靈活、適配性極強。

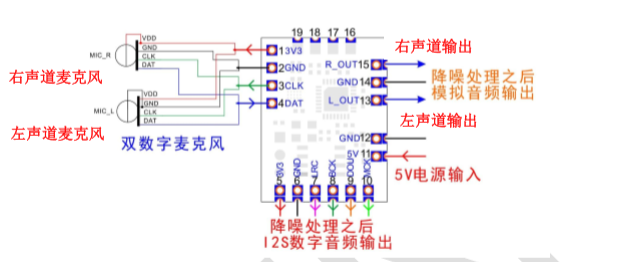

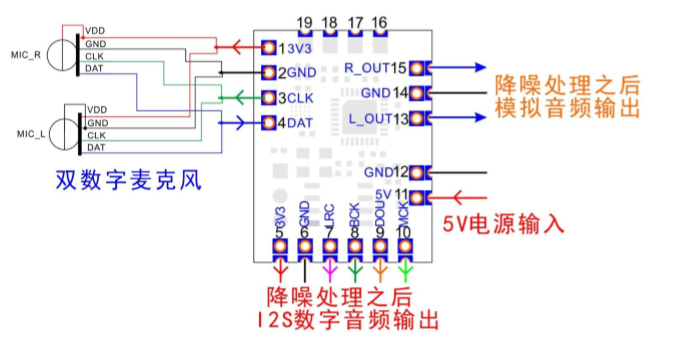

模式一：雙數字麥純降噪模式

• 硬件配置：雙 PDM 數字麥克風，接 1–4 腳；
• 核心功能：雙麥波束成型降噪，壓制穩態 + 非穩態噪音；
• 輸出特性：模擬左右聲道同相輸出（默認右麥），I2S 數字同步輸出；
• 適用場景：錄音筆、監控拾音、攝像機、采訪設備、語音識別前端。

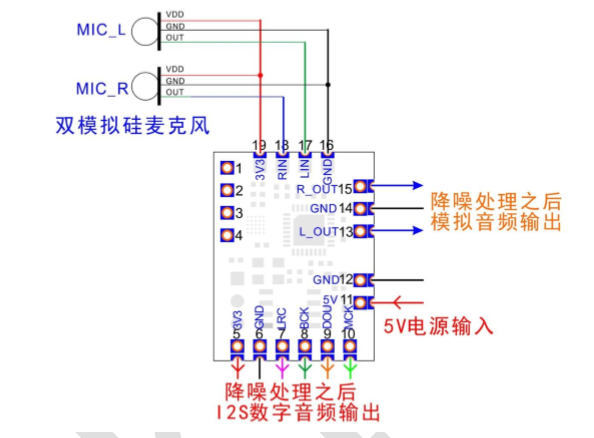

模式二：雙模擬硅麥純降噪模式

• 硬件配置：雙模擬硅麥克風，接 17、18 腳；
• 核心功能：?jiǎn)嘻湻€(wěn)態降噪，適配無數字麥的傳統方案；
• 設計建議：選用高靈敏度模擬麥，提升信噪比，可接入預放大信號；
• 適用場景：傳統音頻設備升級、低成本拾音設備、家用監護儀。

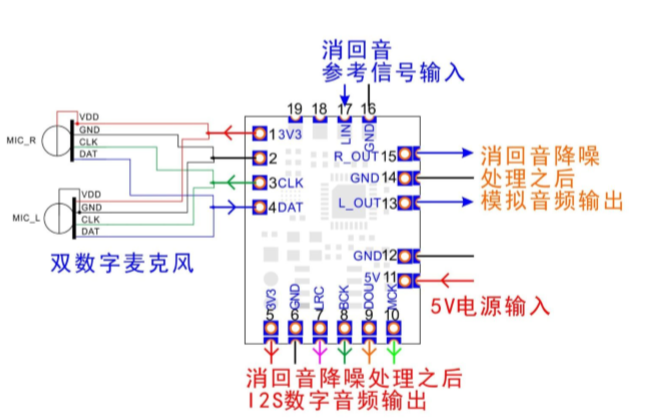

模式三：雙數字麥消回音 + 降噪模式

• 硬件配置：雙數字麥 + 功放參考信號（17 腳）；
• 核心功能：全雙工免提通話，回音消除 + 雙麥波束降噪，大音量無嘯叫；
• 接線要點：大功率功放需分壓衰減，D 類功放建議接輸入端或 LC 濾波；
• 適用場景：可視門鈴、門禁對講、車載藍牙、會議設備、樓宇通話。

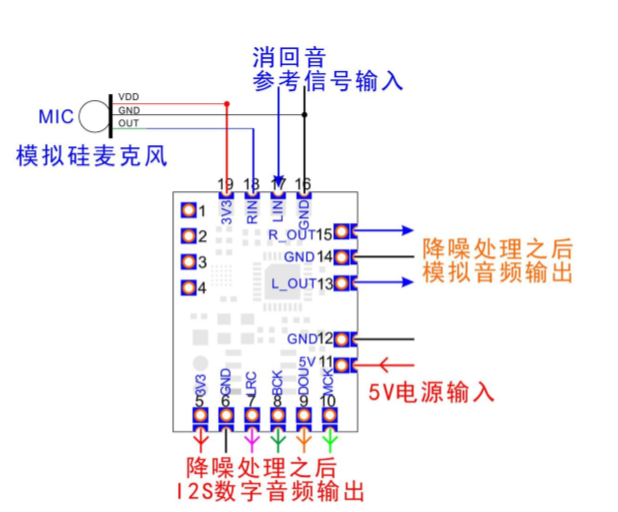

模式四：?jiǎn)文M麥消回音 + 降噪模式

• 硬件配置：?jiǎn)文M硅麥（18 腳）+ 消回音參考信號（17 腳）；
• 核心功能：?jiǎn)嘻湻€(wěn)態降噪 + 回音消除，保留全雙工通話效果；
• 優勢：兼容傳統模擬麥方案，低成本快速升級；
• 適用場景：老舊對講設備改造、簡易呼叫系統、車載基礎通話。

模式五：雙聲道立體聲純降噪模式

• 硬件配置：雙數字 / 模擬麥，左右聲道獨立輸入；
• 核心功能：雙路獨立降噪輸出，無波束成型、無消回音；
• 輸出特性：左右聲道分離輸出，保留空間音頻信息；
• 適用場景：監獄探視、銀行窗口、車站對講、雙路錄音記錄。

特殊麥克風適配：若使用駐極體電容麥克風，需增加偏置電阻，建議選用 - 30dB~-26dB 高靈敏度型號，或增加 8–10 倍放大電路，彌補信號幅度不足問題。

五、雙麥降噪原理與擺放規范

A-68 的核心競爭力在于雙麥波束成型降噪，分為反饋式雙麥降噪與夾角拾音束雙麥降噪兩種，不同原理對應不同擺放方式，直接決定降噪效果。

1. 反饋式雙麥降噪（近距離場景）

• 原理：區分主麥（靠近說話人）與副麥（朝向噪音源），主麥人聲幅度比副麥高 6dB 以上，濾除噪音；
• 擺放要求：主副麥朝向不同、間距合理，避免同向擺放；
• 適用產品：手機、對講機、耳麥、客服鵝頸麥、穿戴頭盔。

2. 夾角拾音束雙麥降噪（遠距離 / 嘈雜場景）

• 原理：雙麥同向擺放，形成固定角度拾音束（默認 60°），波束內人聲保留、波束外噪音屏蔽；
• 擺放要求：雙麥同一平面，間距 3cm–18cm，朝向一致；
• 降噪能力：非穩態噪音壓制最高 80dB，適配強干擾環境；
• 適用產品：平板、筆記本、車間對講、機場廣播、安防監控。

核心擺放準則：

• 波束成型模式：雙麥同向、同平面、間距 3–18cm；
• 反饋式模式：主麥對人、副麥對噪，人聲幅度差≥6dB；
• 避免麥克風遮擋、靠近喇叭 / 風扇，減少結構共振噪音。

六、消回音功能設計與接線規范

回音消除是免提通話的核心功能，A-68 通過參考信號取樣 + DSP 算法處理，徹底消除喇叭外放產生的聲學回音，接線規范直接影響消回音效果。

1. 參考信號接入原則

• 默認取樣端口：17 腳（LIN），單端信號接入；
• AB 類功放：直接接功放輸出正極，串聯 10K 固定電阻 + 2K 可調電阻，匹配信號幅度；
• D 類 / 大功率功放：優先接功放輸入端或 DAC 輸出端；若必須接輸出端，增加 LC 濾波（8 歐喇叭：22uH 電感 + 1uF 電容；4 歐喇叭：15uH 電感 + 2.2uF 電容），將方波轉為正弦波。

2. 輸出信號匹配

模組 13、15 腳為處理后音頻輸出，不可直接驅動喇叭 / 耳機，需接入后端 MIC IN 電路；若聲音發悶、削頂、斷續，串聯 10K 左右電阻優化阻抗匹配。

七、典型應用領域與方案優勢

A-68 模組憑借高集成、低門檻、強性能，覆蓋 20 + 音頻應用場景，是各類設備語音升級的首選方案：

1. 安防與樓宇：可視對講、IPC 攝像頭、門禁、電梯對講、監控拾音，遠場清晰、抗干擾強；
2. 車載與交通：車載藍牙、車載語音助手、停車場對講、公交廣播，降噪 + 消回音雙保障；
3. 智能家居：可視門鈴、老人監護、寵物監護、全屋對講，低功耗、遠距離拾音；
4. 辦公與教育：會議設備、遠程教學、客服通話、錄音設備，人聲純凈、無回音；
5. 工業與公共：車間對講、醫院呼叫、監獄探視、自助終端，寬溫穩定、強抗噪。

對比傳統方案優勢：

• 無需自研聲學算法，即接即用，縮短研發周期 60% 以上；
• 模擬 + I2S 雙輸出，兼容新老產品，無需重構硬件；
• 低功耗＜25mA，電池設備友好，不增加續航負擔；
• 波束成型 + 遠場拾音，3–5 米清晰通話，解放手持限制。

八、設計注意事項與量產建議

1. 供電設計：11 腳供電優先，濾波電容靠近引腳，減少電源紋波；19 腳雙向使用，嚴禁雙電源同時輸入；
2. 接地處理：電源地、音頻地、數字地單點接地，降低共地干擾；
3. 信號布線：模擬音頻線遠離電源線、射頻線，I2S 線等長布線，保證數字信號穩定；
4. 麥克風選型：優先 PDM 數字麥（-29dB），降噪效果最優；模擬麥選高靈敏度型號；
5. 結構設計：麥克風開孔避開震動源、喇叭、風扇，保證拾音通道通暢；
6. 固件適配：根據場景選擇對應固件，純降噪、消回音、立體聲模式不可混用。

九、總結

A-68 雙麥波束成型降噪消回音模塊，是 一站式高性能解決方案。它以專業 DSP 芯片為核心，融合頂尖回音消除、環境降噪、波束成型算法，兼顧低功耗、小體積、易集成、寬溫適配等硬件優勢，覆蓋消費電子、安防、車載、工業、智能家居全場景。

無論是新產品研發還是舊設備升級，A-68 模組都能以最小硬件改動、最低研發成本、最快落地速度，實現語音信號從 “模糊嘈雜” 到 “清晰純凈” 的質變，為免提通話、遠場拾音、音頻記錄設備提供硬核聲學支撐，是智能音頻時代的核心核心部件。
