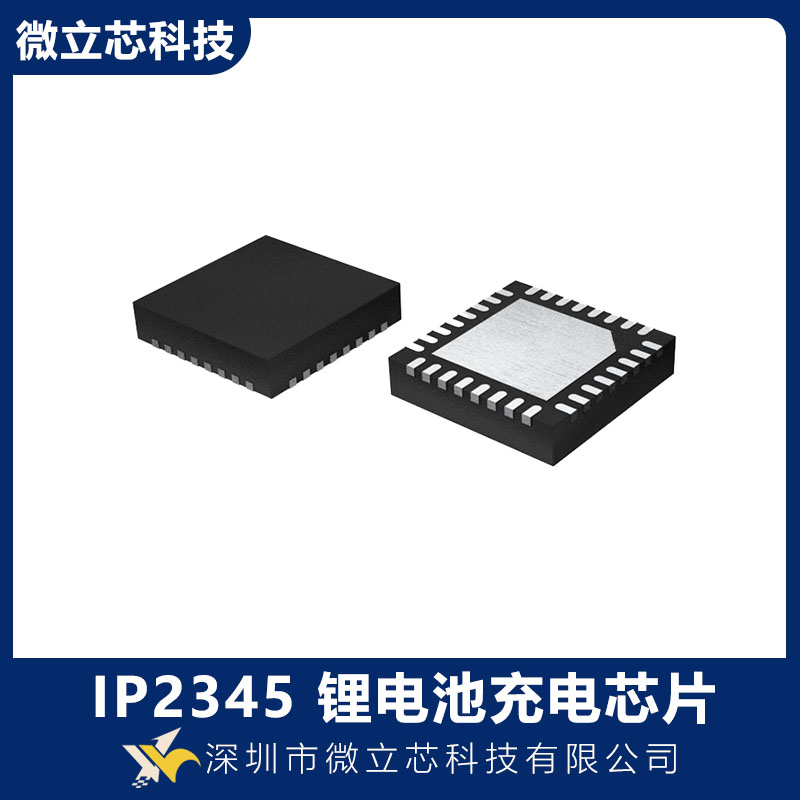

英集芯IP2345是一款專為4至6節鋰電池設計的異步升降壓充電管理芯片。應用于電動工具、掃地機器人、便攜音箱等充電方案。支持PD3.0/PPS等多種快充協議，最大輸出功率為30W。5-15V寬范圍輸入。內置14bit高精度ADC，可通過I2C接口讀取電壓、電流等詳細數據。異步升降壓充電架構，外置 MOSFET，開關頻率 300kHz。采用QFN24封裝。體積小，優化PCB布局，減少BOM數量。

作為一款高集成度的充電管理IC，英集芯IP2345在核心參數上表現良好，可以滿足中高串鋰電池的充電需求。芯片支持5V-15V寬輸入電壓范圍，可靈活適配USB接口電源、車載充電器及各類電源適配器，無需額外調整前端電源，提升了設備在不同場景下的使用便利性。其最大充電功率可達30W，適用于4-6節串聯鋰電池，不同串?dāng)?shù)電池的充滿電壓可靈活適配，其中4節電池充滿電壓為16.8V、5節為21V、6節為25.2V，能夠匹配大容量鋰電池的快速充電需求，幫助縮短充電時長，提升使用效率。

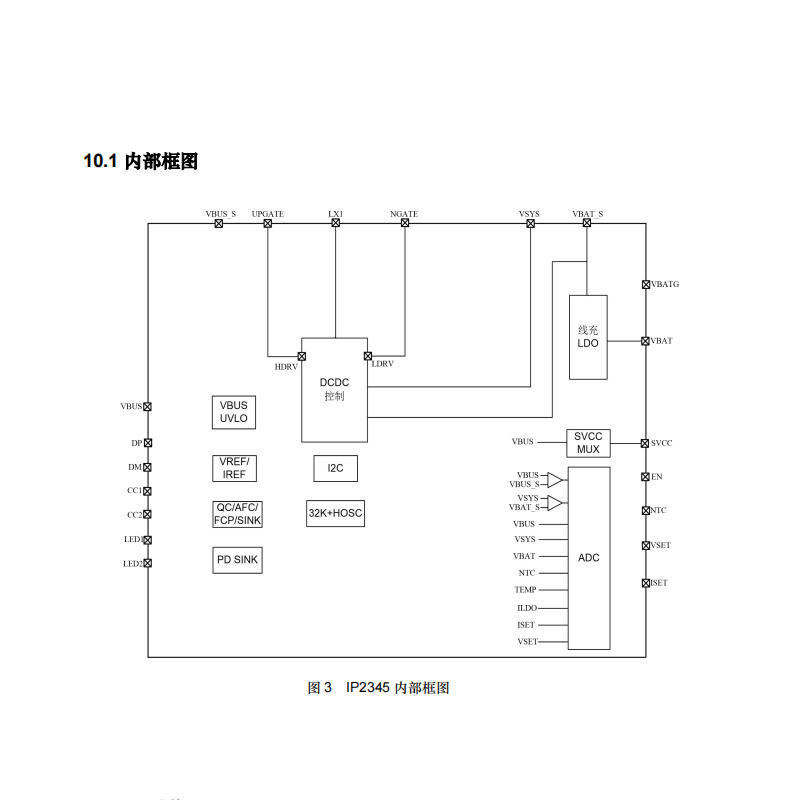

高效節能的架構設計是英集芯IP2345的突出特點之一。芯片采用異步開關架構，外置MOS管，開關頻率穩定在300KHz，不僅能有效降低能量轉換過程中的損耗，還有助于減小外圍元件體積，優化電路板布局。該架構具備靈活的升降壓調節能力，無論輸入電壓高于、低于或等于電池電壓，均可實現穩定充電，適配多種電源輸入場景。實際應用中，采用15V輸入為6節電池充電時，效率可達93.3%以上，在異步架構芯片中表現良好。同時，芯片支持低功耗模式，待機狀態下電流可降至10μA以內，有助于減少設備待機功耗，延長整機續航時長。

豐富的快充協議兼容與智能管理功能，讓IP2345能夠適配多種主流充電場景。芯片集成PD3.0、PPS、DPDM等多種輸入快充協議，可自動識別外部充電器類型，智能申請合適的電壓檔位，能夠適配市面上大多數快充充電器，用戶無需為不同設備配備多個充電頭，兼顧便捷性與通用性。此外，芯片內置14bit高精度ADC，可準確測量輸入電壓、輸入電流、電池電壓和電池電流等關鍵參數，通過I2C接口將數據實時傳輸至外部主控設備，便于實現遠程監控與充電策略調整，為產品的電量顯示、充電狀態管控提供可靠的數據支撐。芯片還配備2LED電量指示燈，通過不同燈光組合清晰顯示充電中、充滿、異常等狀態，讓用戶可直觀了解電池充電情況，合理安排充電時機。

安全防護方面，英集芯IP2345構建了從輸入到電池端的全鏈路多重防護體系，保障充電安全與設備穩定。輸入側，芯片具備輸入過壓、欠壓和過流保護，當輸入電壓或電流出現異常時，可自動切斷充電電路，防止外部電源異常對充電電路和電池造成損壞；電池側，支持電池短路保護，并可通過外接NTC電阻實現電池溫度實時監控，采用電流切換型檢測方式，在寬溫度范圍內具備更高的分辨率和抗干擾能力，默認高溫保護閾值為45℃、低溫保護為0℃，避免電池在極端溫度下充電，有助于延長電池使用壽命；芯片自身內置過溫保護功能，140℃時自動關斷、100℃時恢復工作，同時具備4kV ESD防護能力（含CC1/CC2引腳），輸入引腳耐壓高達40V，可有效抵抗熱插拔或適配器輸出的尖峰電壓，提升系統在復雜環境下的抗干擾能力與可靠性。

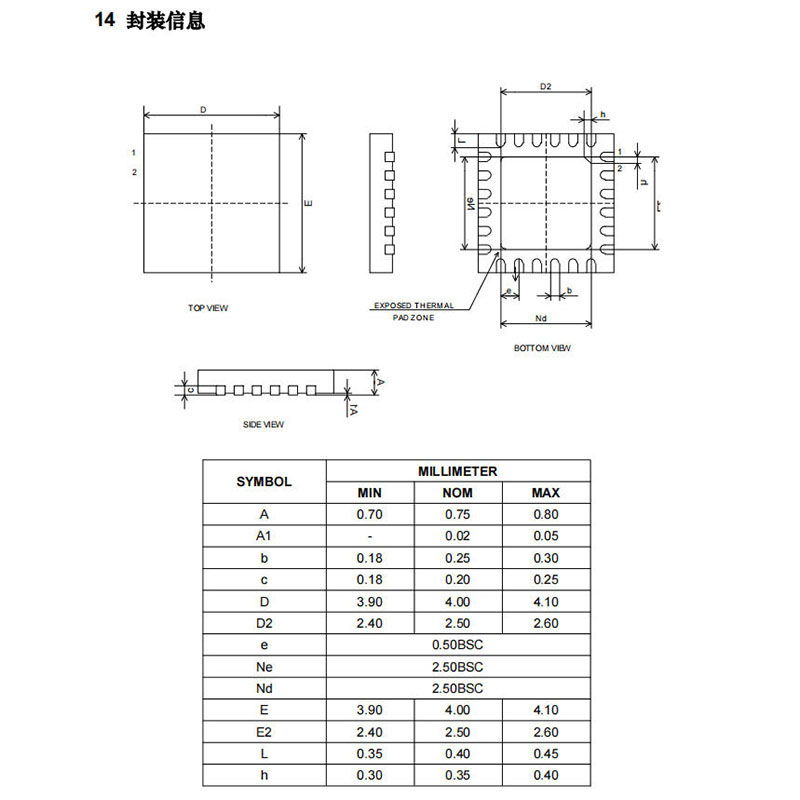

緊湊的封裝設計與豐富的型號選擇，使IP2345能夠適配多種終端產品需求。芯片采用QFN24封裝，體積小巧，便于高密度電路板布局，有利于終端設備的小型化設計，可適配電動工具、吸塵器、掃地機器人等對體積有要求的產品。

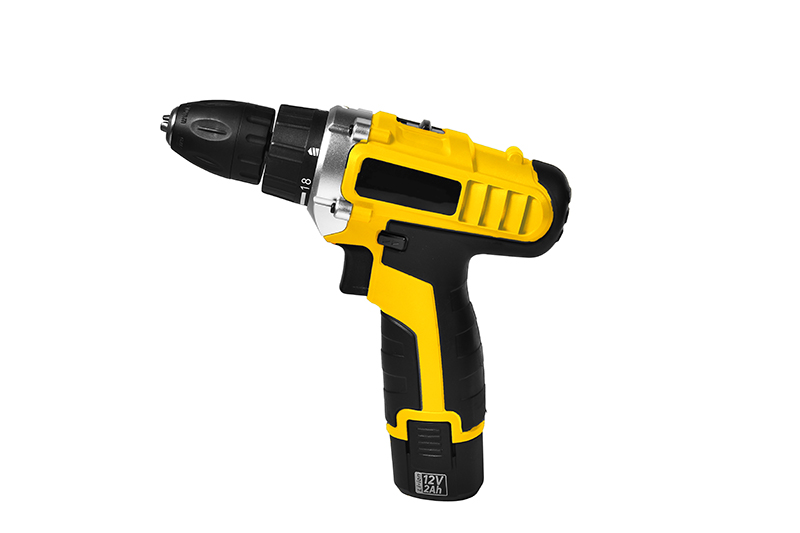

憑借良好的性能與豐富的功能，英集芯IP2345的應用場景多樣，主要面向4-6節鋰電池的充電應用，涵蓋電動工具（電鉆、電鋸、電動螺絲刀等）、便攜式儲能電源、戶外電源、智能家居設備（吸塵器、智能音箱、掃地機器人）、工業設備電池組以及多串鋰電池快充充電模塊等領域。無論是需要大功率快充的電動工具，還是需要低功耗待機的便攜設備，IP2345都能提供合適的充電解決方案，助力終端產品提升競爭力。

作為英集芯在電源管理領域的代表性產品之一，IP2345整合了高效升降壓架構、快充協議兼容、準確智能管理與多重安全防護等優勢，兼顧了充電效率與使用便捷性，保障了充電安全與設備穩定性，為4-6節鋰電池充電提供了一種更好的選擇。
