優勢和特點

• 50mΩ 理想二極管 (從 V_IN 至 V_OUT)
• 智能充電電流模式可限制浪涌電流
• 內部電池平衡器 (無外部電阻器)
• 可編程輸出電壓 (LDO 模式)
• 可編程 V_IN 至 V_OUT 電流限值
• 可通過 PROG 引腳連續監視 V_IN 至 V_OUT 電流
• 低靜態電流：20μA
• V_IN 電源故障、PGOOD 指示器
• 2.45V/2.7V 電池保護分路 (4.9V/5.4V 超級電容器最大 Top-Off 電壓)
• 3A 峰值電流限值，熱限制

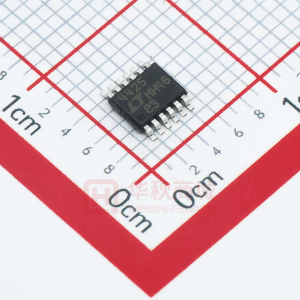

• 纖巧型應用電路，3mm x 3mm x 0.75mm DFN 封裝和 12 引腳 MSOP 封裝

?

產品詳情

LTC^?4425 是一款恒定電流/恒定電壓線性充電器，專為從一個鋰離子/鋰聚合物電池、一個 USB 端口或一個 2.7V 至 5.5V 電流限制電源對一個兩節超級電容器電池組進行充電而設計。該器件起一個理想二極管的作用，并具有一個極低的 50mΩ 接通電阻，從而使其成為高峰值功率/低平均功率應用的合適之選。LTC4425 能夠以一個恒定充電電流將輸出電容器充電至一個外部設置的輸出電壓 (在 LDO 模式中)，或者運用一種智能充電電流模式將輸出電容器充電至 V_IN (在標準模式中) 以限制浪涌電流，直到 V_IN 至 V_OUT 之差少于 250mV 為止。此外，也可把 LTC4425 設定以將輸出電壓箝位于 4.9V 或 5.4V。

充電電流 (V_OUT 電流限值) 通過在 PROG 和 GND 之間連接一個電阻器來設置。PROG 引腳上的電壓代表從 V_IN 流至 V_OUT 的電流 (用于電流監視)。一個內部有源平衡電路負責使每個超級電容器兩端的電壓保持相等，并將每個電池兩端的峰值電壓箝位至一個可通過引腳來選擇的最大值。LTC4425 能夠在非常低的靜態電流 (20μA) 條件下運作 (停機電流 <3μA)，并采用扁平 12 引腳 3mm x 3mm DFN 封裝或 12 引腳 MSOP 封裝。?

?

應用

• 高峰值功率電池 / USB 受電設備
• 工業 PDA
• 便攜式儀器 / 監視設備
• 功率計、超級電容器備份電路
• PC 卡 / USB 調制解調器

?

方框圖
