優勢和特點

• 高分辨率Σ-Δ型ADC
• 單通道24位DAC
• 所有器件上最多支持10個ADC輸入通道
• 24位無失碼
• 22位均方根（19.5位峰-峰值）有效分辨率
• 失調漂移10 nV/°C，增益漂移0.5 ppm/°C斬波使能
• 存儲器
  • 62 kB片內Flash/EE程序存儲器
  • 4 kB片內Flash/EE數據存儲器
  • Flash/EE，保持時間：100年，耐久性為10萬個周期
  • 3級Flash/EE程序存儲器安全
  • 在線串行下載（無需外部硬件）
  • 高速用戶下載（5秒）
  • 2304字節片內數據RAM
• 欲了解更多特性，請參考數據手冊

產品詳情

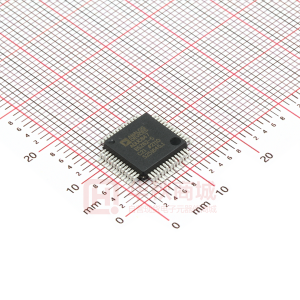

ADuC845、ADuC847和ADuC848 均為ADuC834和ADuC836的單周期、12.58 MIPs、8052內核升級版。內置額外的模擬輸入，適合需要更多ADC通道的應用。

ADuC845、ADuC847和ADuC848均為完整的智能傳感器前端。該系列產品在單芯片上集成內置靈活的多達10個通道、輸入多路復用的高分辨率Σ-Δ型ADC、一個快速8位MCU和程序/數據Flash/EE存儲器。

ADuC845在主ADC上集成了兩個（主和輔助）24位Σ-Δ型ADC，提供內部緩沖和PGA性能。ADuC847與ADuC845（移除輔助ADC）集成了相同的主ADC。ADuC848是ADuC847的16位ADC版本。

ADC集成了靈活的輸入多路復用器、溫度傳感器（僅ADuC845）和PGA（僅主ADC），可直接測量低電平信號。ADC具有片內數字濾波和可編程輸出數據速率性能，主要用于測量寬動態范圍和低頻信號，例如電子秤、應變計、壓力傳感器或溫度測量應用中的信號。

這些器件通過一個32 kHz晶振和片內PLL產生12.58 MHz的高頻時鐘信號。該時鐘信號通過一個可編程時鐘分頻器進行中繼，在其中產生MCU內核時鐘工作頻率。微控制器內核針對單周期8052進行優化，提供高達12.58 MIPs的性能，同時保持8051指令集兼容性。

提供62 kB、32 kB和8 kB非易失性Flash/EE程序存儲器選項。片內還集成4 kB非易失性Flash/EE數據存儲器和2304字節數據RAM。程序存儲器可配置為數據存儲器，以便在數據記錄應用中提供最高60 kB的非易失性數據存儲器。

片內出廠固件支持通過EA引腳進行在線串行下載和調試模式（通過UART）以及單引腳仿真模式。QuickStart?開發系統支持ADuC845、ADuC847和ADuC848，提供低成本軟件和硬件開發工具。

應用

• 多通道傳感器監控
• 工業/環境監測儀器儀表
• 電子秤、壓力傳感器、溫度監控
• 便攜式儀器儀表、電池供電系統
• 數據記錄、精密系統監控

方框圖
