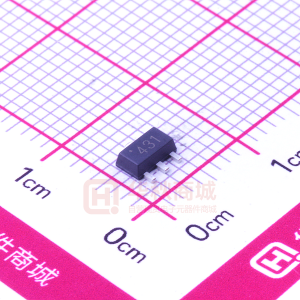

TL431B 基準電壓源 可編程精密 分流穩壓器
數據：
數據表：可編程精密基準
TL431，A，B集成電路是三端可編程并聯穩壓二極管。這些單片IC基準電壓源作為低溫度系數齊納二極管工作，可通過兩個外部電阻從V ref 編程為36 V.這些器件具有1.0 mA至100 mA的寬工作電流范圍，典型動態阻抗為0.22 W.這些參考電壓的特性使其成為許多應用中齊納二極管的理想替代品，如數字電壓表，電源和運算放大器電路。 2.5 V基準電壓源可以方便地從5.0 V邏輯電源獲得穩定的基準電壓源，并且由于TL431，A，B作為并聯穩壓器工作，因此可以用作正或負電壓基準電壓源。
| 特性 |
| |
- 電壓參考容差：+/- 0.4％，Typ @ 25°C（TL431B）
|
| |
| |
- 等效全范圍溫度系數50 ppm /°C典型
|
- 溫度補償在全額定工作溫度范圍內運行
|
| |
| |
電路圖、引腳圖和封裝圖
