說明

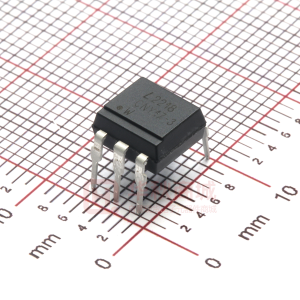

CNY17-3-000E光電耦合器包含一個光耦合到光電晶體管的發光二極管。它采用6引腳DIP封裝，提供寬引腳間距選項和引腳彎曲SMD選項。集電極 - 發射極電壓高于70 V.響應時間tr通常為5 us，輸入電流為10 mA時最小CTR為40％。

特性

• 高集電極 - 發射極電壓（VCEO = 70 V）
• 高輸入輸出隔離電壓（ Viso = 5000 Vrms）
• 電流傳輸比（CTR：在IF = 10 mA時最小40％，VCE = 5 V）
• 響應時間（tr：典型值，5 ms） VCC = 10 V，IC = 2 mA，RL = 100歐姆）
• 雙列直插式封裝
• UL認證
• CSA批準
• IEC / EN / DIN EN 60747-5-2認可
• 可用選項有：
  060E = IEC / EN / DIN EN 60747-5-2選項
  W00E = 0.4“引腳間距選項
  300E =引線彎曲SMD選項
  500E =卷帶包裝選項

應用

• 系統設備，測量儀器
• 不同電位和阻抗電路之間的信號傳輸
• 電源反饋電路
