特性描述

FZH23（深圳市方中禾科技）是應用于電子秤低頻測量的單通道模擬前端。該器件可以接受直接來自傳感器的低電平的輸 入信號，然后產生串行的數字輸出。利用 Σ-Δ轉換技術實現了 24位無丟失代碼性能。通過選定的輸入 信號被送到一個基于模擬調制器的增益可編程專用前端。片內數字濾波器處理調制器的輸出信號，通過 通信口發命令可調節濾波器的截止點和輸出更新速率，從而對數字濾波器的第一個陷波進行編程。 FZH23只需 2.6~5.5V單電源供電。FZH23是全差分模擬輸入，帶有一個基準輸入。

FZH23是一款用于高精度電子秤系統的理想產品，由于采用特殊的結構確保器件具有極低功耗，并 且內建有掉電模式以減少待機功耗。該芯片還具有集成度高、響應速度快、抗干擾強等優點，可以大大降低電子秤系統的整機成本，提高整機系統的性能和可靠性。

功能特點

? 1對全差分輸入通道的 ADC

?片內直接溫度測量和數字輸出

? 24位無丟失代碼

?片內低噪聲放大器，增益為 128

? ±0.001%非線性

?可選 10Hz和 40Hz的輸出數據速率

?同步抑制 50Hz和 60Hz的電源干擾

?內置時鐘振蕩器無需任何外接器件

?簡單的二線串行通信口

?工作電壓范圍：2.6 ~5.5V

?工作溫度范圍：-40 ~+85℃

?封裝形式:SOP8 /DIP8

典型應用

管腳信息

管腳功能

絕對最大額定值范圍

注：如果強制將器件在超出本表中所列的條件之下工作可能造成器件永久損壞，此表列出的僅是工作應力的極限，并不表示器件可以工作于表中所列條件之下，或是那些超越工作范圍明確規定的其他條件之下。長時間工作于絕對極限值可能會影響器件壽命。

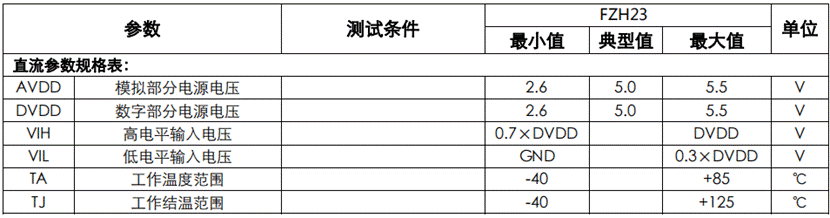

推薦工作條件范圍

（在-40℃~+85℃下）除非另有說明

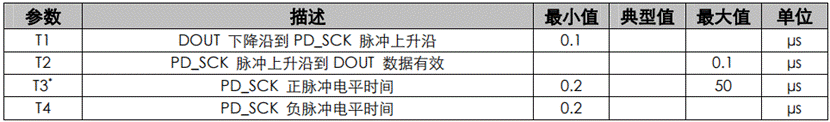

串口通信

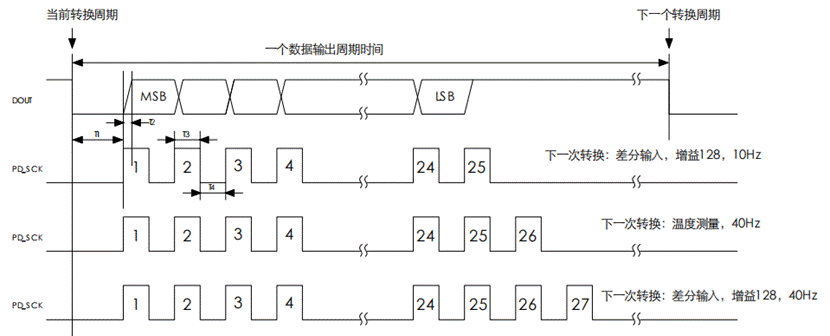

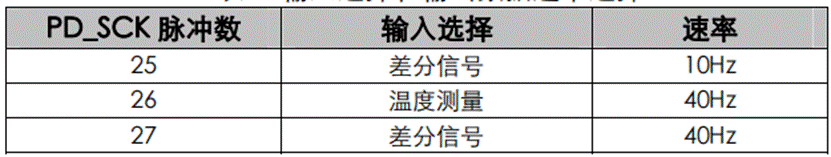

串口通訊線由管腳 PD_SCK和 DOUT組成，用來輸出數據，選擇輸出數據速率和輸入信號。 當數據輸出管腳 DOUT為高電平時，表明 A/D轉換器還未準備好輸出數據，此時串口時鐘輸入 信號 PD_SCK應為低電平。當 DOUT從高電平變低電平后，PD_SCK應輸入 25至 27個不等的時鐘脈沖。其中第一個時鐘脈沖的上升沿將讀出輸出 24位數據的最高位（MSB），直至第 24個時 鐘脈沖完成，24位輸出數據從最高位至最低位逐位輸出完成。第 25至 27個時鐘脈沖用來選擇下一 次 A/D轉換的輸出數據速率和輸入信號，參見下表。PD_SCK的輸入時鐘脈沖數不應少于 25或多于 27，否則會造成串口通訊錯誤。

當 A/D轉換器的輸入信號或輸出數據速率改變時，A/D轉換器需要 4個數據輸出周期才能穩定。DOUT在 4個數據輸出周期后才會從高電平變低電平，輸出有效數據。

*注： PD_SCK正脈沖電平時間不能超過規定的最大值 50μs，否則會導致讀出的 AD結果數據不正確。

輸出噪聲

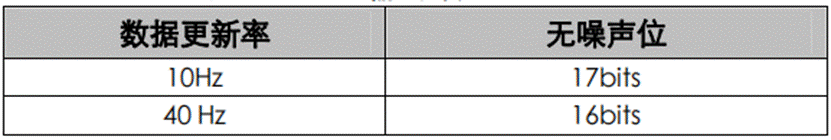

下表 表示 FZH23輸出的無噪聲位數。給出的數據適用于 AVDD和 VREF都為 5V雙極性輸入范圍。這些數據是典型值并在模擬差分輸入電壓為 0V的情況下產生。

模擬輸入

（1）通道模擬輸入范圍：

FZH23 包括 1個模擬輸入對，即 AIN+、 AIN-。輸入對提供可處理單、雙極性輸入信號的差分 輸入通道。應注意，雙極性輸入信號以 AIN-端為參考。

模擬差分輸入電壓范圍±0.5×(VREF/128)V,模擬輸入電壓的絕對值處在 AGND和 AVDD-1.3V之間。

（2）基準輸入：

VREF 為 FZH23提供基準輸入?；鶞?zhǔn)電壓輸入范圍為 1.8V到 AVDD。

系統時鐘和 AD數據更新率

(1)系統時鐘：

FZH23 的系統時鐘為內部振蕩器提供，它是一個對 VDD和溫度超低依賴性的高精度振蕩器。

(2)AD 數據更新率：

FZH23 提供可選 10Hz和 40Hz的輸出數據速率，可通過通信口簡單選擇。

輸出數據

FZH23的輸出數據編碼是二進制補碼，范圍為 800000H（最小值）到 7FFFFFH（最大值）。

溫度測量

FZH23芯片內部的數字溫度傳感器可以直接用于讀出芯片內，即系統內的溫度。其有效（穩定） 位數為 15位。典型溫度測量精度為每度（℃）20.4個讀數(15位)。溫度測量范圍為-40℃

~85℃。使 用數字溫度傳感器時，應注意芯片內的溫度傳感器在芯片與芯片之間有較大的零點和增益差異。如果用 來測量絕對溫度，零點和增益都需要校正。如測量溫度用來做系統溫度相關的性能補償，零點和增益則不需要校正，只要溫度測量的線性度滿足要求即可。

復位和掉電模式

當芯片上電時，芯片內的上電自動復位電路會使芯片自動復位。

引腳 PD_SCK輸入用來控制 FZH23的斷電。當 PD_SCK 為低電平時，芯片處于正常工作狀態。如果 PD_SCK從低電平變高電平并保持在高電平超過 60μs，F(xiàn)ZH23即進入掉電模式（見圖 4）。當PD_SCK重新回到低電平時，芯片會重新進入正常工作狀態。芯片從斷電狀態回到正常工作狀態后，如果要保 持?jǐn)嚯娗暗霓D(zhuǎn)換速率和輸入信號選擇，則斷電不能在時鐘脈沖數發生變化的當前數據轉換周期進行，而 應在時鐘脈沖數發生變化后的下一個數據轉換周期之后進行。

芯片從復位或斷電狀態進入正常工作狀態后，A/D轉換器需要 4個數據輸出周期才能穩定。DOUT在 4個數據輸出周期后才會從高電平變低電平，輸出有效數據。

功耗

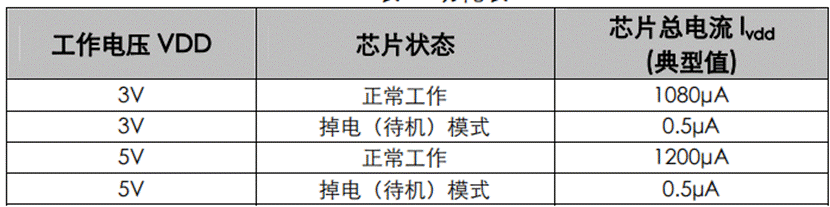

FZH23在各種狀態下的功耗如下表

參考程序

C語言：(僅供參考)

/* FZH23.h頭文件*/

#ifndef _FZH23_H_

#define _FZH23_H_

#define CH1_10HZ 0x01

#define CH1_40HZ 0x02

#define CH2_TEMP 0x03

#define CH1_10HZ_CLK 25

#define CH1_40HZ_CLK 27

#define CH2_TEMP_CLK 26

unsigned long Read_FZH23(unsigned char next_select);

#endif

/*FZH23.c程序文件*/

#include

"FZH23.h"

#include

"global.h"

//定義端口

#include

"delay.h"

//延時子程序

unsigned long Read_FZH23(unsigned char next_select) {

unsigned char i =0;

unsigned long data_temp =0;

for(i =0;i < 24;i++)?

{

SET_SCK_H(); //在 global.h文件中定義，置 SCK腳輸出高電平

data_temp <<=1;?

delay_us(5); //延時 5個微秒，根據不同的 MCU自定義此函數

if(READ_PORT & (1 << PIN_DOUT)) //判斷 DOUT?是否為高電平

data_temp |=1;

SET_SCK_L();//在 global.h文件中定義，置 SCK腳輸出低電平

}

switch(next_select) //確定下一次數據更新率或者切換通道

{

case CH1_10HZ:

SET_SCK_H();

delay_1us();

SET_SCK_L();

break;

case CH1_40HZ:

SET_SCK_H();

delay_1us();

SET_SCK_L();

delay_1us();

SET_SCK_H();

delay_1us();

SET_SCK_L();

delay_1us();

SET_SCK_H();

delay_1us();

SET_SCK_L();

break;

case CH2_TEMP:

SET_SCK_H();

delay_1us();

SET_SCK_L();

delay_1us();

SET_SCK_H();

delay_1us();

SET_SCK_L();

break;

default:

break;

}

return(data_temp); //返回從 FZH23中讀出的數據

}

封裝示意圖

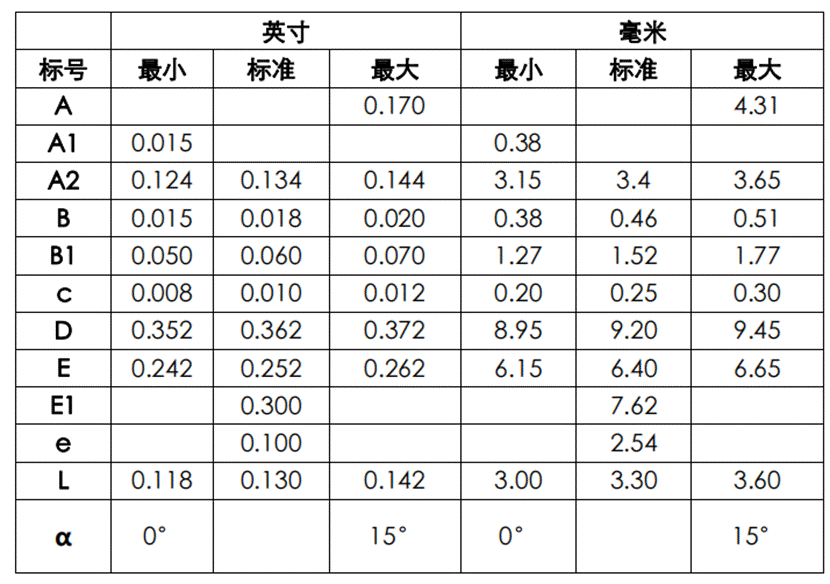

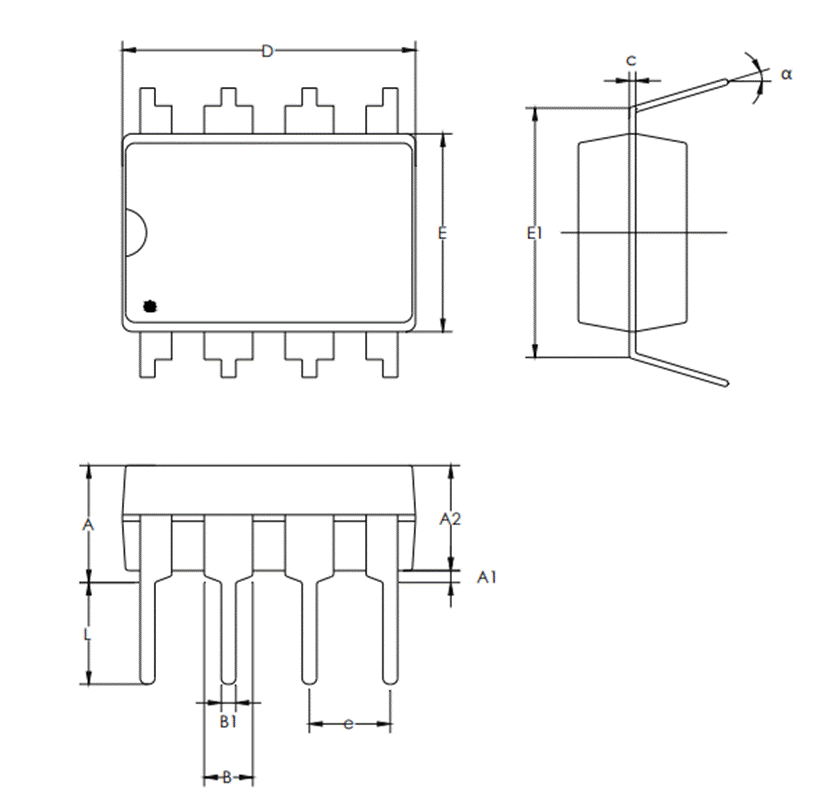

DIP8：

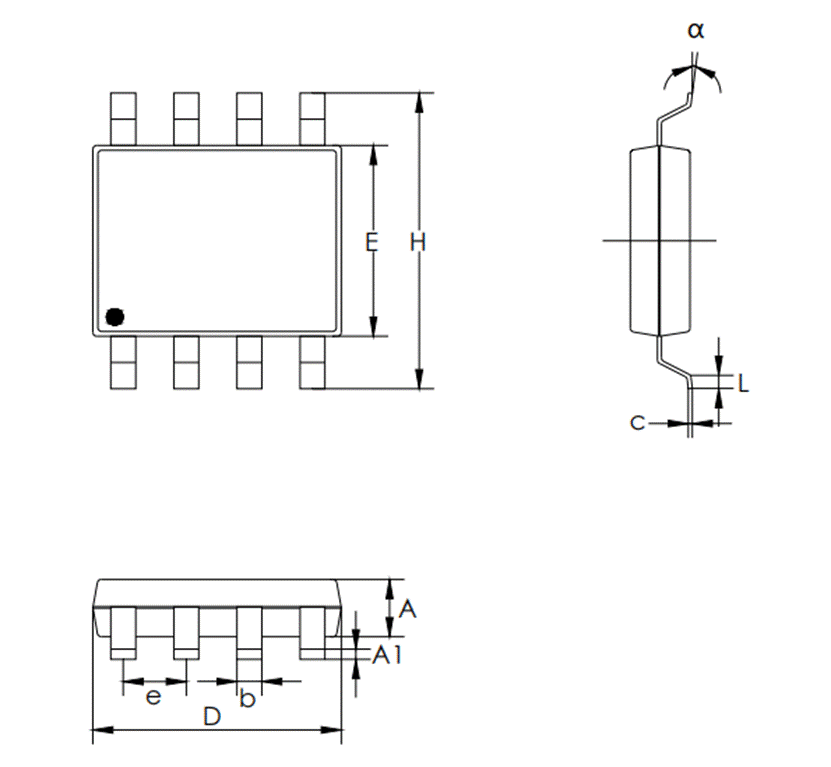

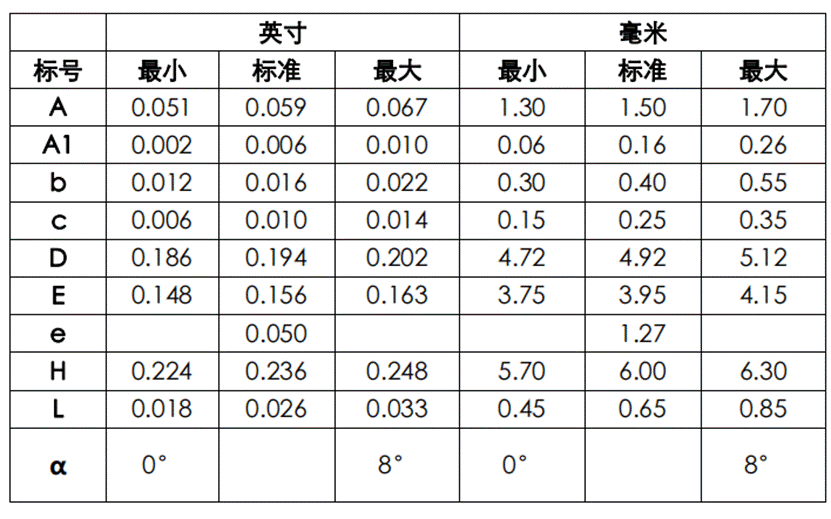

SOP8：
