在高分辨率顯示、高刷新率筆記本以及高速內部互連需求不斷提升的背景下，傳統LVDS線束已逐漸難以滿足新一代顯示接口對帶寬、EMI控制以及空間布局的綜合要求。尤其是在eDP、USB4、DP高速顯示鏈路中，采用Micro Coaxial Cable（極細同軸線）結構的高速線束，已經成為輕薄化電子設備的重要方案之一。I-PEX CABLINE-VS系列中的82689-100B-01-D極細同軸線束，正是面向高速顯示互連場景推出的典型高速線束方案。

一、I-PEX 82689-100B-01-D極細同軸線束的結構特點解析

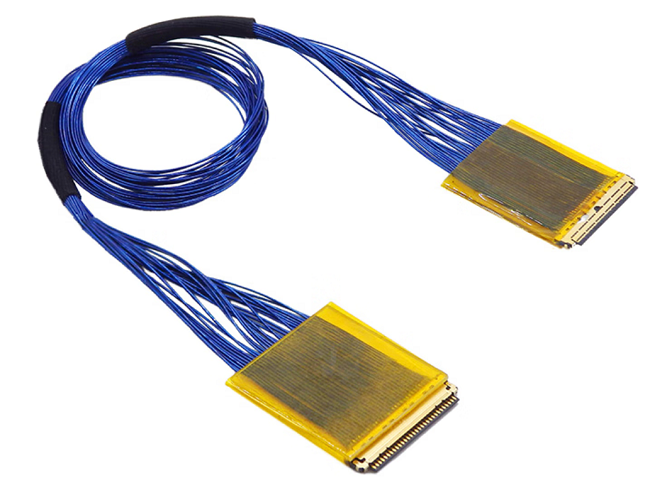

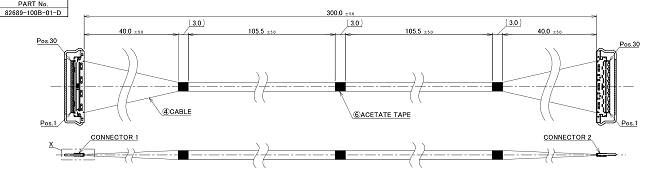

82689-100B-01-D屬于CABLINE-VS系列高速極細同軸線束，采用30Pin結構設計，搭配Micro Coaxial Cable高速傳輸方案，主要面向eDP顯示、高速屏線以及Notebook內部高速互連應用。該類線束通常采用40AWG極細同軸線，可有效降低線束厚度與彎折半徑，更適合超薄筆記本、工業顯示設備以及高密度內部布線場景。

二、I-PEX 20454-230T連接器有什么特點？

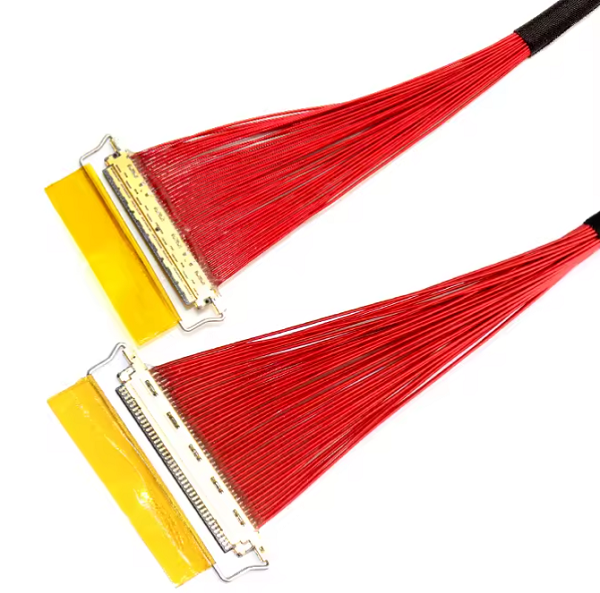

在線束連接端，使用的是I-PEX 20454-230T連接器。該連接器屬于CABLINE-VS系列0.5mm Pitch高速連接器，具備以下幾個典型特征：
(1). 支持最高32Gbps/lane高速傳輸，
(2). 水平對插結構設計，
(3). 低背高、小型化，
(4). 機械鎖扣結構，
(5). 支持高速差分信號傳輸；
其中機械鎖扣結構對于高速顯示線束尤為重要，可有效降低設備振動、運輸以及長期插拔過程中出現的接觸不穩定問題，從而提升整機可靠性。

三、從SI性能角度看高速極細同軸線束的重要性
對于高速顯示接口而言，真正決定系統穩定性的并不僅僅是連接器本身，更關鍵的是整套高速鏈路的SI（Signal Integrity，信號完整性）表現；82689-100B-01-D采用的Micro Coaxial Cable結構，相較傳統排線具有更好的屏蔽性能與阻抗一致性；在高速差分傳輸過程中，可有效降低：
(1). 插入損耗，
(2). 回波損耗，
(3). 串?dāng)_，
(4). EMI輻射；
尤其是在eDP HBR、DP高速顯示鏈路以及新一代高速屏線應用中，極細同軸線束能夠更好地滿足高頻信號對穩定性的要求；此外，CABLINE-VS系列連接器本身針對高速應用進行了優化，其GSSG差分布局結構也更有利于高速信號完整性設計。這也是目前大量高端Notebook顯示模組、高分辨率LCD/OLED屏線采用極細同軸方案的重要原因之一。

四、選型和兼容與替代方案參考及建議
在實際項目開發中，高速極細同軸線束的選型不僅需要考慮Pin數，還需綜合評估：傳輸速率、線長、線規、阻抗控制、EMI要求、安裝空間；對于30Pin高速顯示方案而言，82689-100B-01-D適用于典型高速eDP內部連接場景；如果需要更高通道數量，也可以考慮40Pin或50Pin版本的CABLINE-VS Harness方案。
在連接器兼容方面，20454-230T屬于標準CABLINE-VS系列接口，行業內部分高速顯示方案也會采用兼容結構進行設計。因此，對于設備升級、維修替換以及國產化替代項目而言，具備一定兼容型替代空間。
作為長期從事極細同軸線束組件開發與生產的廠家，我們也可提供82689-100B-01-D對應的兼容型極細同軸線束組件方案，包括：
(1). 30Pin高速M(fèi)icro Coaxial Harness，
(2). eDP高速屏線，
(3). 定制長度方案，
(4). 高速阻抗控制方案，
(5). 小批量打樣與批量生產；
可滿足工業顯示、筆記本、高速顯示模組等多種應用需求。

I-PEX 82689-100B-01-D通過CABLINE-VS高速連接器結構與極細同軸線方案的結合，在高速顯示鏈路中實現了體積、可靠性與SI性能之間的平衡；對于需要高速eDP屏線、高速顯示互連以及高密度內部布線的設備而言，采用成熟的極細同軸線束方案，已經成為提升整機性能與可靠性的關鍵方向之一。
