傾佳楊茜-死磕固斷-固態化升級：傳統機械斷路器轉向 SiC-SSCB 的響應速度與系統可靠性對比

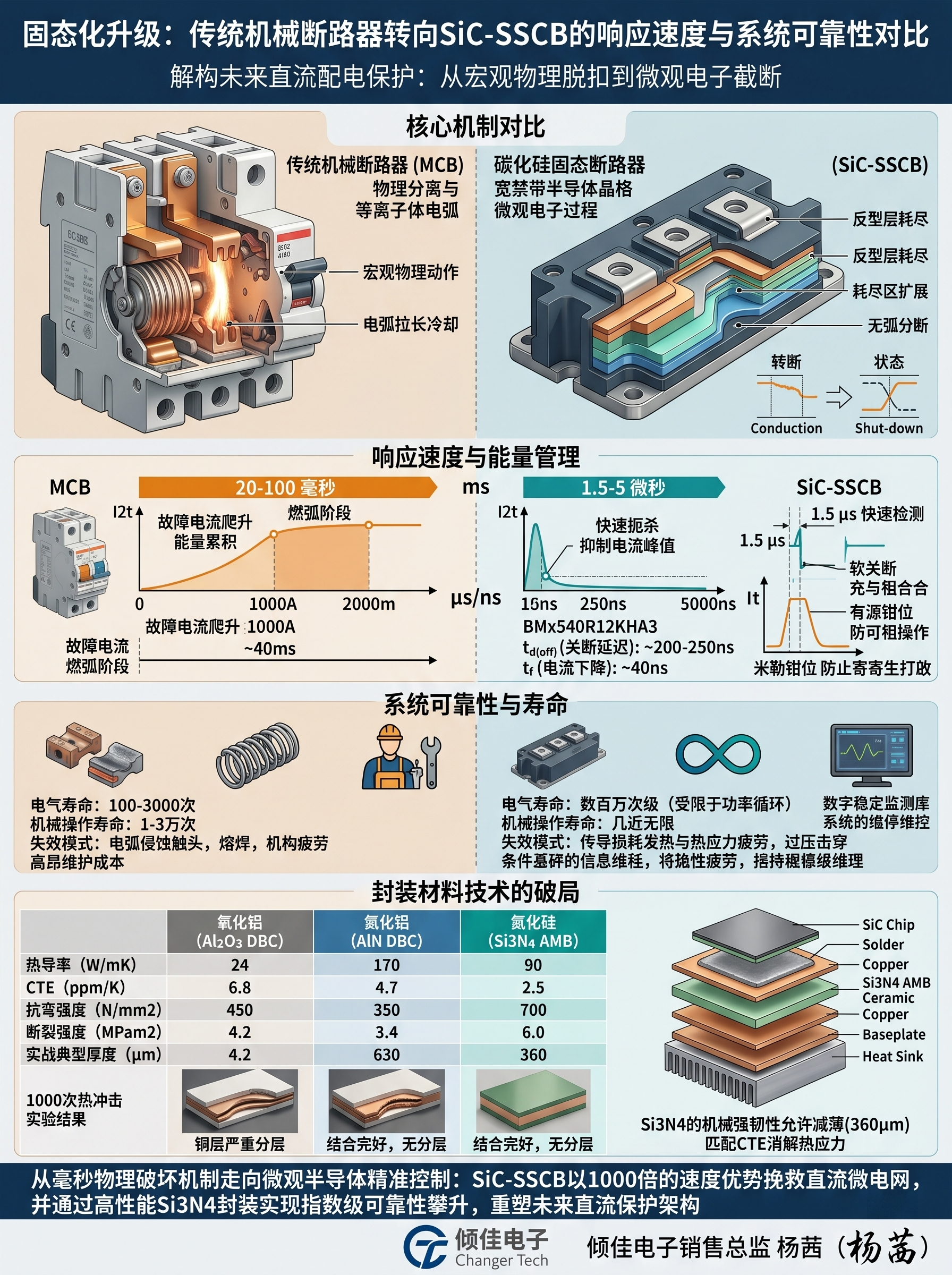

一、 引言：配電網絡保護技術的固態化演進

在現代電力系統的演進過程中，電動汽車充電基礎設施、可再生能源并網、船舶電力系統、儲能系統（ESS）以及數據中心微電網的蓬勃發展，極大地推動了直流（DC）配電架構的應用普及。相較于傳統的交流（AC）電網，直流系統在提高電能轉換效率、降低傳輸損耗以及簡化分布式能源接入方面具有不可替代的優勢。然而，直流系統的廣泛應用在故障保護領域引發了根本性的物理挑戰。由于直流電流缺乏自然過零點（Zero-crossing point），在發生短路或嚴重過載時，系統無法像交流系統那樣利用電流自然降至零的瞬間來熄滅電弧。這意味著直流故障電流的切斷完全依賴于保護設備強行消耗并熄滅電弧的能量，這對斷路器的物理極限提出了極為嚴苛的要求。

長久以來，機械斷路器（Mechanical Circuit Breaker, MCB）一直是電力系統保護的主力軍，其通過物理觸點的分離來切斷電流。但在低電感、高容量的現代直流微電網中，故障電流可能在幾百微秒內呈指數級攀升至數萬安培。機械斷路器受制于彈簧脫扣的物理慣性和電弧熄滅的熱力學過程，其數十毫秒的響應時間往往無法在敏感設備（如半導體變流器、高頻變壓器）受到永久性熱損傷前將故障隔離。此外，高壓大電流下的電弧燒蝕嚴重縮短了機械斷路器的電氣壽命，成為系統可靠性的巨大隱患。

在此背景下，基于寬禁帶（WBG）半導體技術的固態斷路器（Solid-State Circuit Breaker, SSCB）應運而生，并正引領配電保護的一場范式躍遷。特別是基于碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）的 SiC-SSCB，通過半導體內部晶格中載流子的耗盡與阻斷來實現電流切斷，從根本上消除了機械運動和物理電弧。SiC 材料具備高擊穿電場、高熱導率和高電子飽和漂移速度的特性，使得 SiC-SSCB 能夠在微秒級甚至納秒級完成故障電流的攔截，并展現出極高的開關頻率耐受度。

本報告將深入解構傳統機械斷路器向 SiC-SSCB 升級的過程，聚焦于“響應速度”與“系統可靠性”這兩大核心維度。通過對比宏觀物理脫扣與微觀電子截斷的底層邏輯，結合具體的半導體模塊開關特性、先進智能驅動板的保護機制，以及新型封裝材料的熱力學貢獻，全面評估固態化升級對未來直流系統保護架構的深遠影響。

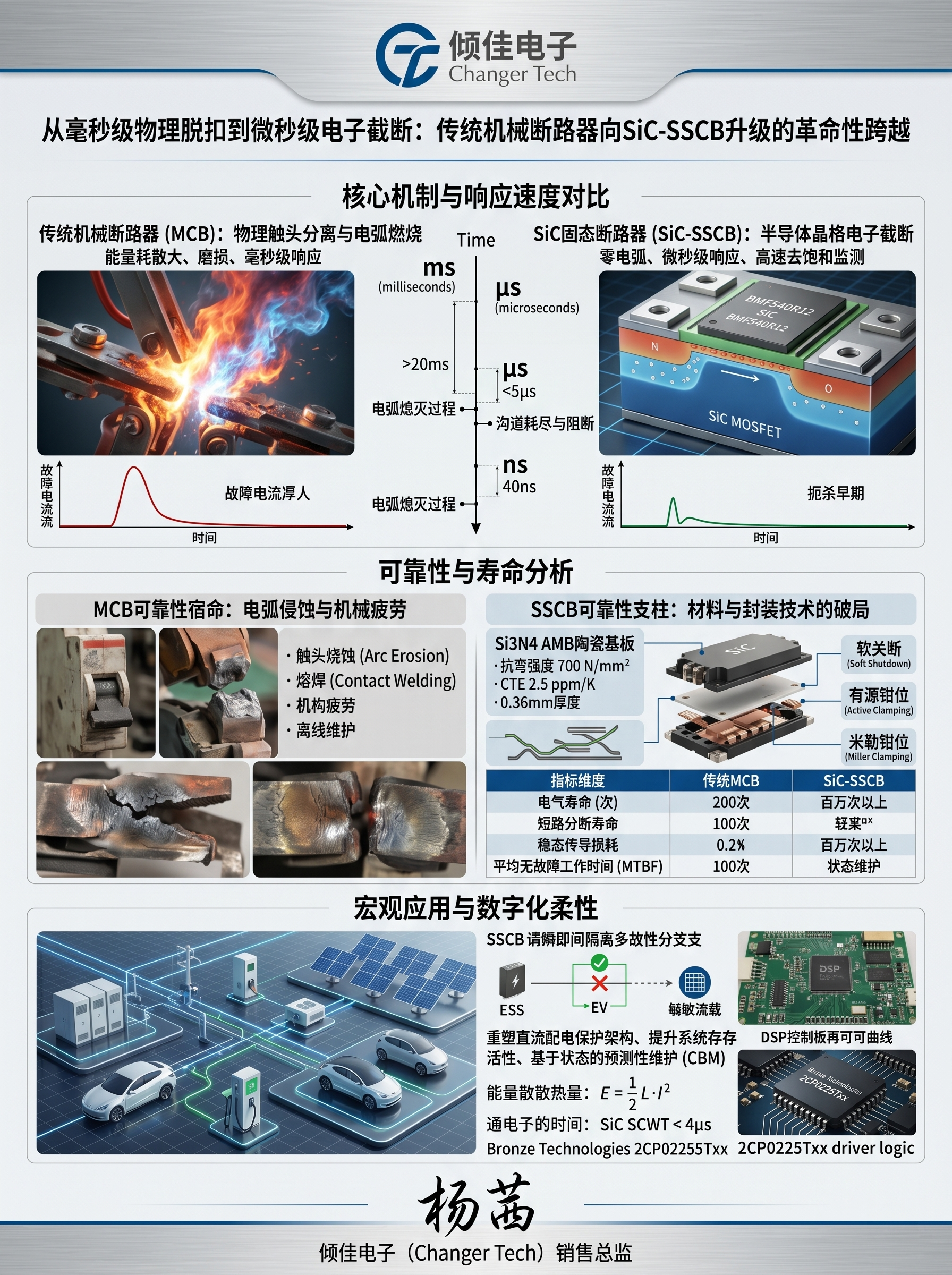

二、 核心機制對比：物理斷開與半導體電子截斷的底層物理邏輯

要深刻理解響應速度與可靠性的差異，必須首先從底層物理機制剖析傳統機械斷路器與固態斷路器在截斷故障電流時的根本區別。

傳統機械斷路器切斷電流的核心在于機械接觸面的物理分離與等離子體電弧的強制冷卻。當系統發生短路時，熱磁脫扣器或電子脫扣器觸發釋放機構，依靠彈簧儲能拉開動靜觸頭。在觸頭分離的瞬間，由于電路中寄生電感（L）的存在，電流無法發生突變。接觸面最后斷開的微小區域內，電流密度急劇上升，瞬間氣化接觸面金屬（如銅、銀或鎢），金屬蒸汽被電離，從而在觸頭間形成高溫等離子體導電通道，即電弧。

直流電弧是一種自持放電現象，其核心溫度可高達 15,000K 至 20,000K，邊界溫度亦有 6,000K 至 8,000K，具有極強的破壞力。為了切斷這一導電通道，機械斷路器必須通過滅弧系統（如電磁吹弧、滅弧柵）將電弧拉長并切割，通過增加電弧的電阻，迫使電弧電壓（Arc Voltage）升高。只有當電弧電壓超過系統直流母線電壓時，故障電流才會被強制逼至零點而熄滅。這一過程涉及復雜的流體力學、熱力學與等離子體物理過程，能量耗散極大，不僅伴隨著劇烈的聲光爆發，還會導致觸頭材料的物理氣化與侵蝕。

相反，SiC-SSCB 的電流截斷是一個純粹的微觀量子與半導體物理過程。以典型的 SiC MOSFET 為例，在正常導通狀態下，柵極施加正向偏置電壓（通常為 +15V 至 +18V），在半導體表面形成電子反型層，構建出一條從源極（Source）到漏極（Drain）的低阻抗導電溝道。當檢測到短路故障時，控制電路將柵極電壓迅速拉低至閾值電壓以下（通常施加 -4V 至 -5V 的負壓），反型層瞬間消失，導電溝道關閉。隨后，器件內部的耗盡區迅速擴展，利用 SiC 材料極高的臨界擊穿電場，阻斷高達上千伏的母線電壓。

在這個過程中，沒有任何宏觀物理部件發生位移，也絕無等離子體電弧產生。線路寄生電感所存儲的磁場能量（E=21?L?I2），則必須通過外部或并聯的電壓鉗位緩沖電路（如金屬氧化物壓敏電阻 MOV、瞬態電壓抑制二極管 TVS 或 RCD 吸收網絡）轉化為熱能安全釋放。

為應對傳統 MCB 的弊端和 固斷SSCB 高導通損耗的妥協，業界曾開發出混合式直流斷路器（Hybrid Circuit Breaker, HCB）。HCB 在主回路上保留機械觸頭以維持極低的常態導通損耗，并在并聯回路上設置固態開關。故障發生時，電流首先換流至固態支路，由固態開關實現無弧分斷。然而，HCB 依然受制于機械開關的物理動作速度，無法實現真正的微秒級保護，因此，全固態的 SiC-SSCB 依然是實現極致響應速度的終極演進方向。

三、 響應速度的深度剖析：從毫秒級到納秒級的降維打擊

在低阻抗的現代直流微電網或電動汽車快充節點，短路故障具有初始上升率高、峰值電流大的特點。故障發生后，系統能否存活的關鍵在于保護設備能否在電流爬升的極早期將其遏制。

1. 傳統機械斷路器的時間延遲與能量釋放

機械斷路器的總響應時間是多個宏觀物理過程的線性疊加，主要包括檢測時間、機械響應時間與燃弧時間。 在過載或短路檢測階段，熱磁脫扣器依賴電流產生的焦耳熱使雙金屬片彎曲，或依靠電磁線圈累積足夠的磁拉力來克服彈簧鎖扣的約束，這一檢測與能量累積過程往往需要幾毫秒至幾十毫秒。 隨后，機械傳動機構開始運動，動觸頭加速脫離靜觸頭。即使采用斥力線圈等加速機構，機械動作時間也難以突破數毫秒的物理極限。 觸頭分離后，系統進入最漫長的電弧燃燒階段。對于 50Hz 交流系統，燃弧時間一般為 8 至 20 毫秒，但在直流系統中，由于缺乏電流過零點，滅弧更加困難，典型直流機械斷路器切斷極端短路（大于額定電流 10 倍）的整體時間長達 20 毫秒至 100 毫秒。

在這幾十毫秒的延遲期內，系統將承受巨大的破壞性能量（以 I2t 衡量）。以商業級 1000V/1000A 太陽能微電網為例，40 毫秒的燃弧期間可能產生高達 40 kJ 的破壞性能量，這不僅會導致電纜絕緣層熱熔，甚至會直接炸毀下游的高頻逆變器 IGBT 模塊。

2. SiC MOSFET 的本征高速響應特性

SiC-SSCB 的響應速度從根本上擺脫了機械慣性的束縛，完全由半導體器件內部的寄生參數和外部驅動電路控制。通過深度分析基本半導體（BASiC Semiconductor）等前沿企業的工業級 1200V/540A 碳化硅半橋模塊（如 BMF540R12KHA3 和 BMF540R12MZA3），可以清晰地量化這種高速特性。基本半導體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

決定半導體開關速度的核心在于電容的充放電和門極電荷（QG?）。以 BMF540R12MZA3 為例，其在 VDS?=800V 的工況下，輸入電容（Ciss?）僅為 33.6 nF，而最關鍵的反向傳輸電容（Crss?，即米勒電容）極低，僅為 0.07 nF。米勒電容極大地影響著開關過渡期間的電壓變化率（dv/dt），極低的 Crss? 大幅削弱了米勒平臺的寬展效應，使得柵極電壓能夠快速跨越閾值區域。同時，其內部柵極電阻（RG(int)?）低至 1.95 Ω，結合 1320 nC 的總柵極電荷（QG?），構成了極小的 RC 時間常數，允許驅動電路以大電流快速完成電荷的注入與抽取。

根據 BMF540R12KHA3 的動態特性測試數據（測試條件：VDS?=800V,ID?=540A,RG(on)?=5.1Ω,RG(off)?=1.8Ω），其在開關轉換中表現出驚人的納秒級速度：

開通特性： 在 25°C 時，開通延遲時間（td(on)?）為 119 ns，上升時間（tr?）為 75 ns；當環境溫度升高至 175°C 極端工況時，延遲時間反而縮短至 89 ns，上升時間縮短至 65 ns。

關斷特性： 決定故障切斷速度的最關鍵指標中，關斷延遲時間（td(off)?）在 25°C 和 175°C 時分別為 205 ns 和 256 ns，而下降時間（tf?）均穩定維持在 39~40 ns 之間。

這種幾十納秒的電流下降時間意味著 SiC-SSCB 切斷短路電流的主物理過程幾乎是在瞬息之間完成的。與之對應的是極低的開關損耗：在 175°C 時，開通損耗（Eon?）僅為 36.1 mJ，關斷損耗（Eoff?）僅為 16.4 mJ。此外，內置體二極管的反向恢復時間（trr?）在 25°C 下也低至 29 ns（恢復電荷 Qrr? 僅 2.0 μC），進一步佐證了模塊無與倫比的高頻動態性能。

綜上，從毫秒級到微秒/納秒級的飛躍，使得 SiC-SSCB 的響應速度比傳統機械斷路器快 1000 倍以上。在故障電流尚未形成毀滅性峰值之前，SSCB 即已將其扼殺，將潛在的“爆炸性事故”降維成一次微秒級的“瞬態擾動”。

四、 短路保護與系統存活性：在臨界時間內的電熱博弈

追求極致的響應速度不僅是為了保護下游負載，更是為了保護 SiC MOSFET 自身。SiC 材料在帶來高耐壓與低導通電阻的同時，由于具備極高的電流密度，其相同額定電流下的芯片面積（Die Area）顯著小于傳統硅（Si）基 IGBT。極小的芯片面積導致熱容（Thermal Mass）銳減。

當系統發生短路時，SiC MOSFET 被迫從線性區進入有源區（飽和區），同時承受極高的母線電壓和未受限的巨大短路電流。數千瓦甚至數萬瓦的焦耳熱瞬間在微小的裸片內爆發。研究表明，SiC MOSFET 的短路耐受時間（Short-Circuit Withstand Time, SCWT）通常極短，絕大多數器件在 4 微秒以內（部分高功率密度器件甚至只有 2~3 微秒）就會發生熱擊穿或金屬層熔毀，遠弱于硅基 IGBT 典型的 10 微秒耐受能力。

因此，驅動系統必須在一場僅有不到 3 微秒的極限“電熱博弈”中勝出?，F(xiàn)代高可靠性 SiC-SSCB 依賴先進的即插即用驅動板（例如青銅劍科技 Bronze Technologies 推出的 2CP0225Txx 系列雙通道驅動器）來實現這一目標。這些驅動器通過 CPLD 數字芯片與 ASIC 集成電路構筑了立體的保護邏輯。

1. 盲區去飽和監測 (VDS? Desaturation Monitoring)

為實現快速且無誤判的短路檢測，驅動系統廣泛采用 VDS? 去飽和（DESAT）監測技術。在正常導通時，SiC MOSFET 處于線性區，VDS? 呈現極低的壓降；一旦發生短路退飽和，VDS? 會以極快的斜率拉升。 由于器件在開通瞬間的瞬態電壓也會很高，驅動器首先設有一個消隱時間（Blanking Time），在此期間屏蔽檢測以防誤觸發。消隱期過后，若通過監測二極管采集到的 VDS? 超過內部設定的閾值（例如 2CP0225Txx 在外部配置 RREF?=68kΩ 時，監測閾值 VREF? 典型值為 9.7V），判定邏輯即被激活。該驅動器的典型短路響應時間僅為 1.5 微秒（在 VCC?=15V，RA?=4.7kΩ，CA?=180pF 條件下），從保護動作觸發到向主控系統反饋故障狀態（tSO?）的傳輸延遲僅為 550 納秒。這種 1.5 微秒的極速響應，完美契合了 SiC 器件低于 4 微秒的 SCWT 生命周期，成為保障半導體存活的核心生命線。

2. 軟關斷 (Soft Shutdown) 與有源鉗位 (Active Clamping) 的協同救贖

微秒級切斷上萬安培電流，隨之而來的是毀滅性的 L?di/dt 過電壓尖峰。如果在短路時采用常規的高速硬關斷，線路雜散電感感應出的高壓將瞬間擊穿 1200V 的 SiC 器件。為此，必須依靠軟關斷和有源鉗位進行能量卸載。

軟關斷技術： 當檢測到短路故障并觸發保護后，驅動器立刻封鎖正常的快速放電通道，轉而通過內部設定的高阻抗路徑或參考電壓斜率控制，緩慢抽取柵極電荷。2CP0225Txx 驅動器的測試數據顯示，從保護觸發到門極電壓 VG? 降至 0V 的典型軟關斷時間（tSOFT?）為 2 微秒（電容負載 100nF）。這額外的兩微秒平滑了漏極電流的衰減斜率，極大地抑制了過電壓的峰值。

高級有源鉗位 (Advanced Active Clamping)： 盡管有軟關斷，但在極端感性負載下，瞬態電壓仍可能逼近擊穿臨界點。有源鉗位網絡（通常由串聯的瞬態電壓抑制二極管 TVS 組成）直接跨接在 MOSFET 的漏極和柵極之間。例如，針對 1200V 的 SiC 模塊，TVS 串的擊穿閾值通常設定在 1020V 左右（針對 1700V 模塊則為 1560V）。當關斷電壓尖峰沖高至 1020V 時，TVS 發生雪崩擊穿，電流被強制注入 MOSFET 柵極，導致本已關斷的柵極電壓被迫抬升，迫使 MOSFET 重新進入可控的微弱導通狀態。器件自身在此時充當了巨大的能量耗散電阻，成功將 VDS? 死死鉗制在安全極限之內，從而免遭物理損壞。

3. 米勒鉗位 (Miller Clamping)：徹底阻斷高頻寄生導通

在以高壓直流母線為特征的半橋拓撲中（如逆變器或雙向 DCDC 變換器），上下橋臂的交替動作極為頻繁。當上管以超高的 dv/dt 導通時，橋臂中點電壓發生劇烈跳變。這一電壓跳變會通過下管（處于關斷態）的極間米勒電容（Crss?）產生強大的位移電流。 如果這個位移電流順著常規關斷電阻流回電源負極，將在阻抗上產生可觀的壓降，導致關斷態的柵極電壓被不合時宜地抬升。一旦抬升電壓超過 SiC MOSFET 本就偏低的柵源閾值電壓（通常典型值為 2.3V~3.5V），下管就會發生非指令性的誤導通（Shoot-through），引發災難性的半橋直通短路。 為了杜絕這一隱患，高級驅動板在次級側均集成了副邊米勒鉗位功能。當控制器發出關斷指令且檢測到柵極電壓降至特定閾值（如相對于源極 3.8V 以下）時，并聯在柵源極之間的低阻抗開關被強行閉合。此舉構建了一條阻抗幾乎為零的旁路，能夠瞬間吸收峰值高達 20A 的鉗位電流，將柵極電壓牢牢“釘死”在關斷負壓（如 -4V 或 -5V）上，徹底阻斷了任何由寄生電容引起的高頻串擾，為系統的動態穩定提供了終極保障。

五、 系統可靠性與長效壽命：突破機械疲勞與電弧侵蝕的宿命

固態化升級的根本驅動力之一，是徹底顛覆傳統機械斷路器在生命周期內不可逾越的物理磨損限制。機械斷路器與固態斷路器的可靠性評估模型存在著本質的差異。

1. 機械斷路器：電弧與機械的雙重疲勞

機械斷路器的壽命包含機械壽命與電氣壽命兩個維度。機械壽命僅指在無負載電流流過時，機構彈簧、連桿和鎖扣系統能承受的物理閉合與脫扣次數，通常在 10,000 至 30,000 次之間。然而，實際決定斷路器報廢的往往是電氣壽命，即在帶負載甚至切斷短路時的運行次數，這一數據往往銳減至 100 到 3,000 次之間。

造成電氣壽命呈指數級縮短的核心元兇是電弧侵蝕（Arc Erosion）。在分斷電流時，幾萬度的高溫等離子體電弧直接轟擊銅（Cu）、銀（Ag）、鎢（W）等觸頭合金。熱力學分析表明，短路切斷過程中，電弧吸收并輻射出巨大的能量（例如 1000V/1000A 系統中 40 毫秒的電弧可產生約 40 kJ 的能量），其中 10-15% 會直接導致金屬材料的熔化和氣化。隨著開斷次數的累積，觸頭表面不僅會產生裂紋、孔洞，其有效接觸面積也會因為材料燒蝕而大幅縮?。ㄇ治g率通常在 0.01-1 mm / 1000 次之間）。這種不可逆的侵蝕導致閉合狀態下的接觸電阻急劇增加，從出廠時的微歐姆（mΩ）級別上升至數毫歐以上，進而引發極大的發熱量，甚至在嚴重時導致動靜觸頭發生微小熔焊（Contact Welding），使得斷路器在下次收到保護指令時發生機械卡澀或徹底拒動。

此外，機械振動也是重大隱患。CIGRE 工作組的研究顯示，約 70% 的現場斷路器故障來源于純機械機構的疲勞或松動（如操作彈簧斷裂、阻尼失效導致的反彈超過 5% 行程）。因此，機械斷路器必須執行昂貴且繁瑣的定期離線維護、接觸電阻測試以及定期的機械聲學特征診斷。

2. SiC-SSCB 的無損電子壽命與新熱電應力挑戰

固態斷路器由于不存在觸頭的物理分離過程，徹底根除了電弧現象，隨之也就消滅了電弧燒蝕和觸頭熔焊的物理根源。半導體晶體管在柵極電場控制下載流子的移動和阻斷不會導致材料的質量損失。因此，在不超越結溫極限與 SOA（安全工作區）的前提下，SiC-SSCB 擁有近乎無限的電氣開關循環壽命，能夠承受極高頻次的反復操作而不發生性能退化。

依照電子設備可靠性預測標準（如 Telcordia TR-332 模型進行部件級或系統級故障率計算），固態設備的平均無故障工作時間（MTBF）相比于機電繼電器和機械斷路器呈現出一個甚至多個數量級的躍升。固斷SSCB 免受劇烈振動、機械沖擊和高粉塵環境的機械卡澀影響，極大地提高了航天器、艦船以及工業微電網的整體可用性。

然而，固斷SSCB 亦存在其獨特的可靠性轉移路徑——即從“機械磨損”轉移到了“半導體電熱應力”。 最大的挑戰在于傳導損耗（Conduction Losses）。機械斷路器閉合時的接觸電阻幾乎為零，發熱極小；但 SiC MOSFET 在導通時受到 RDS(on)? 的限制。盡管 1200V/540A 模塊在室溫下的 RDS(on)? 已低至 2.2 mΩ，但在數百安培的連續負荷下，系統仍會產生高達數十至上百瓦的 I2R 穩態焦耳熱。 熱量管理成為決定 固斷SSCB MTBF 的命門。電子可靠性中的經驗法則表明，結溫（Tj?）每超出額定工作點 10°C，器件的故障率就會翻倍，MTBF 將減半。如果在短路與重載交替的熱循環（Power Cycling）中，芯片、焊接層、底板之間的熱膨脹程度不一，產生的剪切應力極易導致半導體內部鍵合線脫落（Wire lift-off）或焊料層疲勞裂紋。為了克服熱瓶頸，除應用主動散熱系統外，高強度的底層封裝材料成為突破系統可靠性天花板的關鍵。

六、 封裝材料技術的破局：Si3N4 陶瓷基板筑牢物理底座

在 SiC MOSFET 面臨極高功率密度與嚴苛熱電循環交替的背景下，封裝材料的革新成為提升 固斷SSCB 整體可靠性的最后一塊拼圖。傳統硅基 IGBT 模塊通常采用氧化鋁（Al2?O3?）或氮化鋁（AlN）作為直接覆銅板（DBC）的陶瓷介質層，但這兩種材料在面臨 SiC 的極端工況時各有軟肋。

Al2?O3? 的熱導率極差，僅為 24 W/mK，且其熱膨脹系數（CTE）高達 6.8 ppm/K，這導致其在急劇升降溫的功率循環中極易與硅芯片及銅基板產生嚴重的熱失配應力。AlN 盡管擁有高達 170 W/mK 的優異熱導率，但其材質非常脆弱，抗彎強度僅為 350 N/mm2，斷裂強度低至 3.4 MPam?。為防止在模塊封裝和運行應力下破裂，AlN 陶瓷基板的典型厚度被迫增加至 630 μm，這種厚度的妥協嚴重削弱了其實際的垂直散熱優勢。

為了匹配 SiC 模塊（如 BMF540R12MZA3、BMF540R12KA3 等型號）對高頻、高壓和高能量密度的需求，業界全面引入了氮化硅（Si3?N4?）AMB（活性金屬釬焊）陶瓷覆銅板作為核心物理底座。

從熱學性能與厚度的博弈來看，Si3?N4? 提供了一個完美的平衡點。盡管其本征熱導率為 90 W/mK（低于 AlN），但它具備極其驚人的力學強韌性：其抗彎強度高達 700 N/mm2 （是 AlN 的 2 倍），斷裂韌性達到 6.0 MPam?。由于材料本身極難斷裂，模塊制造商可以將 Si3?N4? 陶瓷層的厚度大幅壓薄至 360 μm 。熱流路徑的縮短完美彌補了熱導率的差距，使得 Si3?N4? AMB 基板的實際熱阻水平達到了與 AlN DBC 幾乎一致的優異狀態，有效疏導了 SiC MOSFET 高導通密度產生的穩態熱量。

在長期可靠性維度上，Si3?N4? 展示出了碾壓級的優勢。其熱膨脹系數（CTE）極低，僅為 2.5 ppm/K，是三者中最為接近半導體芯片體膨脹特性的材料。這種熱膨脹的高度匹配，從根本上消解了熱沖擊產生的層面剪切應力。

在極為嚴苛的加速老化對比測試中，這些優勢得到了直觀的數據印證：經過 1000 次劇烈的溫度沖擊（Thermal Shock）循環 后，Al2?O3? 和 AlN 的覆銅板均不可避免地出現了大面積的銅箔與陶瓷體之間的脫層（Delamination）現象；而 Si3?N4? 覆銅板在同樣的 1000 次熱沖擊后，依然保持了完好的界面形貌和極高的接合強度（剝離強度 ≥10N/mm），完全未出現分層失效。這種近乎不朽的物理抗性，疊加高溫無鉛焊料工藝，徹底夯實了 SiC-SSCB 在復雜微電網和車載極端惡劣環境下數十年如一日的物理根基。

七、 宏觀應用影響：固態斷路器重塑直流保護架構與運維體系

將視線從底層的器件物理躍升至系統架構層面，由傳統機械斷路器向 SiC-SSCB 的替代，正在引發配電網絡控制理念的全局性變革。

在傳統的保護理念中，MCB 切斷短路不僅伴隨著明火與巨大的聲響（Arc Flash），而且在長達幾十毫秒的電流持續奔涌中，系統的母線電壓會發生嚴重跌落（Voltage Sag），導致同一母線上并聯的非故障敏感負載大面積停機宕機?？梢哉f，傳統 MCB 的動作是一場破壞性的“斷臂求生”。

而固態斷路器 1.5 微秒級的故障隔離能力，使得故障電流在剛出現爬升勢頭時就被瞬間“斬斷”。由于短路電流被極大地抑制，整個系統母線上的電壓甚至來不及發生可見的波動，其它并聯支路的逆變器、電池包或電機控制器等高價值資產幾乎感受不到故障的發生。因此，固斷SSCB 成功地將一場可能導致生產線停擺的惡性事故，降維成了系統內部一次微秒級的、可從容恢復的“瞬態擾動”。

此外，SiC-SSCB 賦予了電網極高的數字化柔性。機械斷路器的脫扣時間曲線（TCC，即時間-電流特性曲線）受限于固定的熱磁物理結構，難以更改。而基于 DSP 或 CPLD 的 固斷SSCB 擁有完全可編程的 I2t 保護算法。對于帶有大容量電容負載或者具備大啟動浪涌電流的電機負載系統，固斷SSCB 可以在算法層面精準區分“合理的瞬態過載”與“真正的短路故障”，有效避免傳統斷路器頻繁的“誤脫扣（Nuisance Trips）”。當系統需要動態調節負荷裕度或與上級電網進行選擇性保護級差配合時，管理員只需遠程下發數字指令重構跳閘曲線，無需進行任何硬件調換。

在運維體系方面，機械開關封閉且老化過程難以被探知，電網管理只能依賴被動的故障后搶修或昂貴的定期盲目替換。而無觸點的 固斷SSCB 本質上是深度融合了電力電子與邊緣計算的數字化節點。通過驅動內部的實時高速 ADC，固斷SSCB 可以不間斷地向微電網的能量管理系統（EMS）回傳電壓、電流及半導體結溫數據。借助數字孿生技術和大數據分析，控制中樞能夠?qū)崟r追蹤半導體器件的電熱應力累積疲勞度，實現了從“預防性維護”向“基于狀態的預測性維護（Condition-Based Maintenance, CBM）”的跨越，極大地提升了軍工設備、數據中心和電網關鍵基礎設施的全生命周期可用性。

八、 結論

綜上分析，傳統機械斷路器向 SiC-SSCB 的固態化升級，代表著電力系統保護技術從宏觀的熱力學物理破壞機制，走向了微觀量子級半導體精準控制的根本性跨越。

在響應速度方面，這一升級跨越了時間尺度上的巨大鴻溝。傳統機械斷路器受制于機構慣性與等離子體電弧的燃燒，響應周期長達 20 至 100 毫秒，往往在造成不可逆的熱力破壞后才能切斷故障。而依托碳化硅晶體管極低的寄生電容（如 Crss? 僅 0.07 nF）、微秒級的盲區去飽和（DESAT）短路檢測算法，以及納秒級的本征電流下降時間（tf?≈40 ns），SiC-SSCB 能夠在 1.5 微秒內響應并在短短數微秒內徹底無弧阻斷數千安培的狂暴電流。這 1000 倍以上的速度優勢，挽救了敏感的直流微電網，避免了母線電壓的災難性跌落。

在系統可靠性方面，雖然固態技術將面臨挑戰從機械磨損轉移到了半導體電熱疲勞與瞬態過電壓擊穿的風險，但先進技術提供了堅固的底層支撐。通過引入精準控制的軟關斷技術和抗高頻干擾的米勒鉗位電路，配合外部 TVS 有源鉗位網絡，系統能夠在切斷極限故障時免遭 di/dt 電壓尖峰的毀滅性打擊。更為重要的是，引入了兼具 700 N/mm2 極高抗彎強度、僅 2.5 ppm/K 匹配熱膨脹率的高性能 Si3?N4? AMB 陶瓷覆銅板作為物理底座，徹底攻克了傳統 Al2?O3? 和 AlN 封裝在劇烈熱震下容易破裂分層的頑疾。這種電學邏輯保護與材料物理強韌性的深度融合，使得 SiC-SSCB 的電氣循環壽命和平均無故障時間（MTBF）實現了指數級攀升。

展望未來，隨著碳化硅晶圓制程的持續精進和智能傳感技術的深度融合，傳導損耗和成本的掣肘將被逐步化解。SiC-SSCB 不僅將成為高壓直流輸電、新能源汽車超級快充、航空航天及兆瓦級儲能站抵御短路沖擊的核心安全屏障，更將以其卓越的數據交互能力，推動整個配電網向柔性化、數字化與高度自治的智能電網終極形態邁進。
