1、初始數據采集標定工作的設定

磨輥搖臂的聯動位置決定了磨輥與磨盤之間的距離，即立式輥磨運行時料層厚度(Y),Y與博爾森磁致伸縮位移傳感器輸出信號(X)之間在理論上存在某種確定的函數關系Y=F(X)。Y=F(X)是一個非線性的函數，涉及的參數很多，有半徑、角度、弦長等。關系式較為復雜，對PLC計算器的要求也很高，且其中任何一個參數的細小誤差，對計算結果的準確性影響都較大。因此采用理論公式計算料層厚度的方法并不實用，無法有效消除機械制造及安裝所造成的誤差。

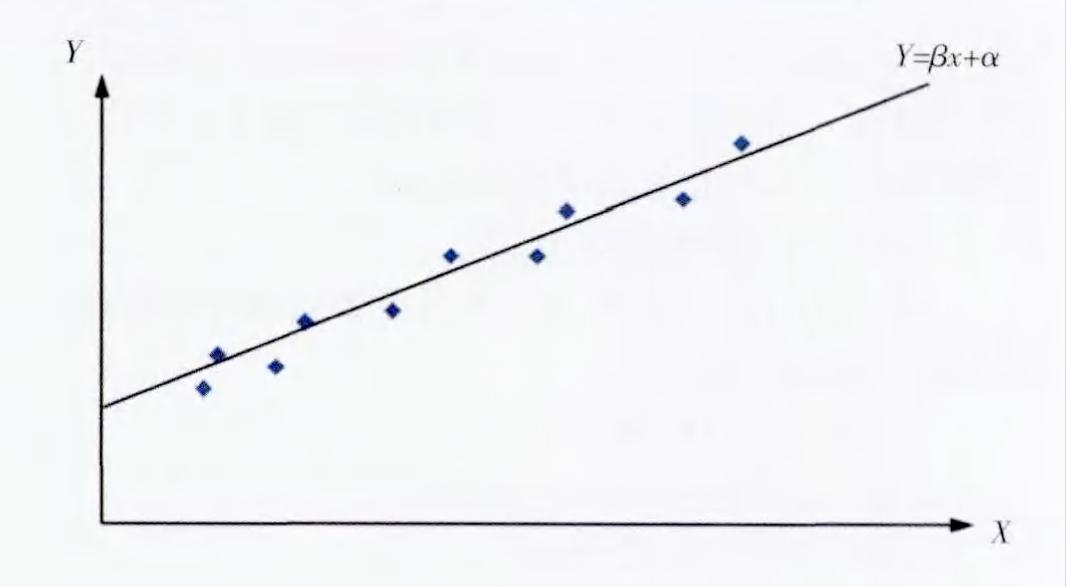

在實際操作中，我們采取現場磨輥預置位置值的反饋信號進行實測的方法，結合最小平方法對所實測反饋值進行線性回歸分析，從而將上述兩個函數之間的相關關系轉換為函數關系。經過實踐證明，這種方法能有效地消除誤差，保證結果的準確性(如下圖所示)。

2、標定的操作步驟及數據采集方法

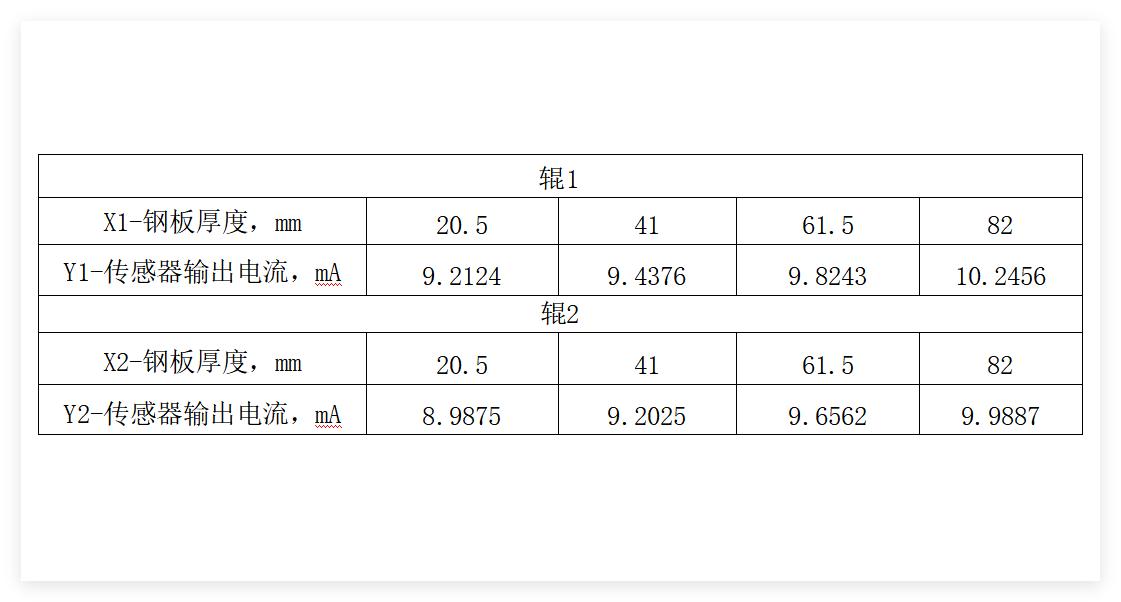

標定工作中需要在磨輥和磨盤之間依次放置厚度為20mm、40mm、60mm、80mm的鋼板(通常現場采用4塊厚度為20mm鋼板),通過操作磨輥液壓站抬輥和落輥，在磨輥落下穩定后讀取在不同厚度時博爾森磁致伸縮位移傳感器的反饋值(如下表所示)。

3、數據分析

利用最小平方法將所得數據進行處理，求得采集數據樣本的回歸直線，通常利用Excel的計算工具可以導出線性回歸直線。由此可知本例線性回歸直線方程為y=0.0186x+8.688。

博爾森磁致伸縮位移傳感器的輸出量程為4~20mA,利用上述線性回歸直線方程，換算出相對應的料層厚度為-252~608mm。最后，在中控室通過DCS上位機組態軟件設定料層厚度顯示量程。

4、結語

博爾森磁致伸縮位移傳感器使用的關鍵在于結合最小平方法在標定調試中對所得樣本數據進行線性回歸分析。磁致伸縮位移傳感器在TRMS43.4礦渣磨上應用以來，料層厚度精度在±2.5mm以內，具有測量精度高、重復性好、穩定可靠、安裝方便、環境適應性強等特點。通過正確安裝、調試和標定位移傳感器，可以精確顯示輥磨運行生產中磨內料層厚度，進而確定輥磨操作壓力、循環風機轉數和選粉機轉數等關鍵參數，從而保證輥磨正常運轉及產品質量的穩定。
