2026年，中國人形機器人產業正從“1到10”邁向“10到100”的規模化量產階段。據TrendForce預估，全年市場產量同比增長94%，頭部企業出貨量將從數千臺躍升至萬臺以上。

量產拐點之下，關節模組廠商正面臨四大核心挑戰。

主控芯片

高集成度要求芯片集成PHY、編碼器接口、電流采樣、運放等功能，但PCB面積與功耗嚴格受限。在有限空間內平衡高集成、小體積、低功耗，成為設計團隊的核心難題。

通信協議

EtherCAT性能突出，但部分客戶仍使用CAN FD或RS485。多協議版本導致硬件重復開發、備料翻倍、庫存積壓；單一協議又容易錯失訂單。

位置反饋

線性霍爾（低成本）、GMR（高靈敏度）、TMR 24位離軸編碼器（高精度）各有適用場景，而市面上多數驅動芯片僅支持單一類型，難以通用。

大電流與散熱

腿部、腰部等大扭矩關節需要50A峰值電流，而在高度集成環境下熱管理難度極大，廠商往往被迫在性能與功率密度之間二選一。

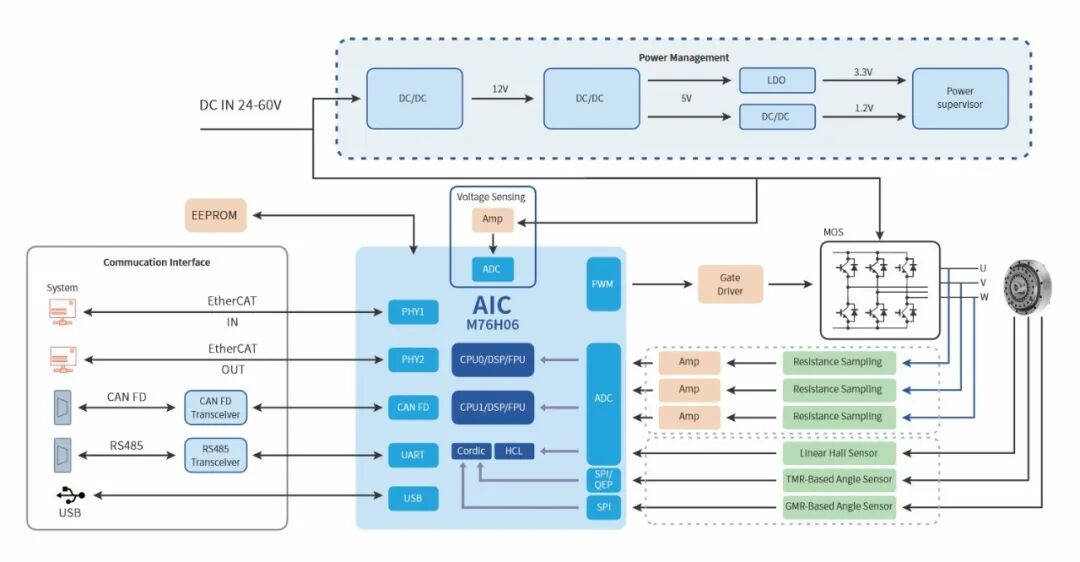

M76H06關節模組方案

一套硬件，破解四大困境

主控芯片：小體積、低溫升，從源頭破局

M76H06芯片溫升僅為同類產品的50%，芯片面積縮小至同性能芯片的50%~70%，從源頭解決高集成關節的空間與散熱矛盾，實現性能、體積、功耗三者兼顧。

通信協議：雙PHY集成，一板覆蓋三大總線

M76H06內置2路工業級PHY，單硬件同時支持EtherCAT、CAN FD、RS485。無需外掛PHY芯片，節省PCB面積與BOM成本；一套硬件覆蓋多協議場景，物料統一、生產簡化，無需維護多版本硬件。

位置反饋：三種編碼器全兼容，覆蓋全場景

線性霍爾編碼器：支持90°相差模擬采樣，角度計算更快，分辨率更高，低速運行更平穩。

GMR角度編碼器：基于電子自旋散射效應，磁阻變化率遠超傳統霍爾，信號強、響應快，適配高速動態場景。

TMR 24位離軸編碼器：基于量子隧穿效應，信噪比＞100dB，24位超高分辨率，實現±0.05°絕對角度精度，滿足旗艦級人形機器人關節要求。

大電流與散熱：50A峰值電流+28K低溫升，打破互斥魔咒

AIC-M76H06-MD-Kit支持高達50A峰值電流輸出，輕松滿足腿部爆發力、腰部負重等大扭矩關節需求。在高功率密度場景下，芯片溫升低于28K，大幅降低散熱設計壓力，簡化結構，讓高功率密度不再受散熱限制。

一站式賦能

從方案到量產，加速產品落地

匠芯創M76H06關節模組方案并非實驗室驗證板，而是面向大批量量產的準產品級參考設計方案（AIC-M76H06-MD-Kit）。

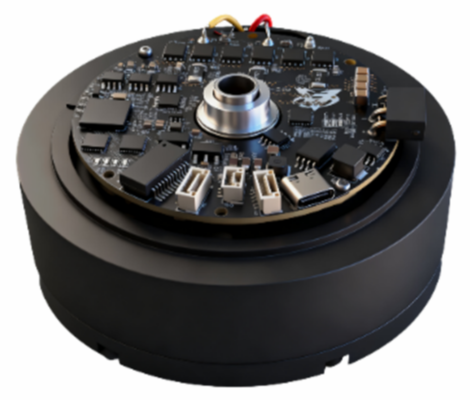

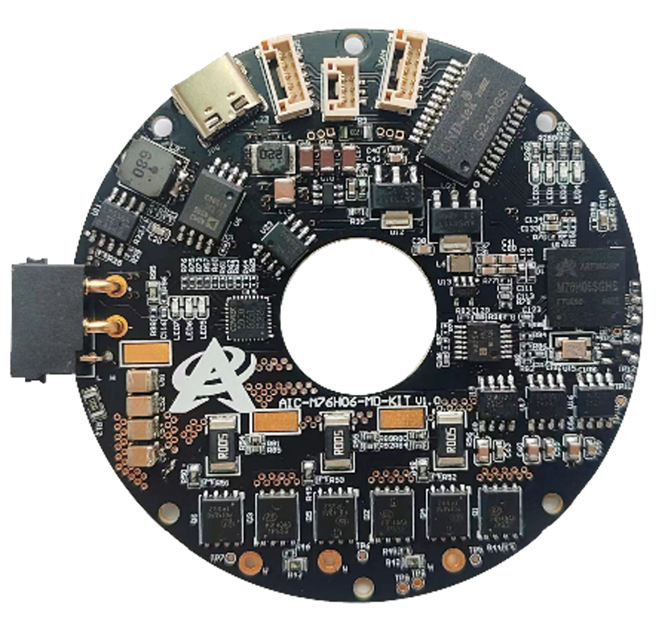

關節模組方案（ AIC-M76H06-MD-Kit）

芯片層：M76H06采用國產自主RISC-V 32位雙核架構，主頻高達552MHz，內置DSP、FPU、HCL、Cordic、FFT、FIR、IIR等豐富硬件加速單元，實現300ns硬件電流環、3.6kHz控制帶寬。

硬件層：提供完整原理圖與PCB成熟參考設計。

軟件層：內置SDK與協議棧，開箱即用。

算法層：內置FOC、SVPWM等主流電機控制算法。

生態層：與近70%的行業頭部客戶建立深度合作關系，年出貨量超千萬片。

一顆芯片

破解關節模組“取舍困境”

人形機器人關節模組正從實驗室走向規?；圃?，設計團隊需要的不是更多選擇，而是更少妥協。一套方案、一顆芯片、一套物料，即可覆蓋通信、編碼、功率、散熱四大核心需求。

匠芯創M76H06關節模組方案，為此而來。一芯覆蓋，再無取舍——這就是M76H06給行業的答案。
