橢偏儀是一種基于橢圓偏振分析的光學測量?jī)x器，通過探測偏振光與樣品相互作用后偏振態的變化，獲取材料的光學常數和結構信息。Flexfilm費曼儀器全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域，在材料光學特性分析領域具有重要地位。

1

光譜橢偏儀的基本原理

flexfilm

當偏振光波穿過介質時，會與介質發生相互作用，這種作用會改變光波的偏振態。橢偏儀通過檢測偏振態的變化，再經過分析擬合，最終得到所需的材料相關信息。在描述薄膜反射線形成橢圓偏振光的特性時，常用薄膜的橢圓函數 ρ 來表示，表達公式：

Tanψ：反射光兩個偏振分量的振幅系數之比；ψ：偏振角；rp：反射光在 P 平面的偏振分量；rs：反射光在 S 平面的偏振分量

2

關鍵光學模型及其應用

flexfilm

構建與參數匹配良好的橢偏儀數據處理模型至關重要，若模型錯誤，測量結果會與真實值偏差極大，誤導實驗。以下為幾種常用的材料物理模型：

NK 模型：適用于已知組分的同類多層膜

柯西模型：適用于透明材料，如Al?O?、SiO?、MgF?、SiN4、TiO?、ITO、KCl 等。在透明波段，采用柯西公式表達材料的光學常數，能獲得較高的準確度，其公式為：

Aj經驗參數，λ為波長

柯西指數模型：與柯西模型相比，它的顯著特點是吸收系數隨頻率呈指數變化。它適用于堿鹵化物、堿土金屬的氟化物、氧化物以及半導體（如可見光和紅外波段的Si、GaAs）等材料。

Sellmeier 模型：非常適用于透明材料（Al?O?、SiO?、MgF?、SiN4、TiO?、ITO、KCl 等）和吸收材料（處于紅外波段的 Ge、Si、GaAs）。在透明波段的光學常數具有較高的精準度，對于電子躍遷情況，當光波能量遠高于帶寬時，需同時考慮電子和晶格的貢獻，其表達式為：

這就是 Sellmeier 公式，在實際應用中用波長代替能量作為參量，公式為：

ε(E)：介電函數，(E)：折射率，Sj、Ej、Aj、λj均為相關參數

EMA（有效介質）模型：主要應用于由兩種或兩種以上不同組份構成的混合介質體系，將混合介質視為一種在特定光譜范圍內具有單一有效介電常量張量的“有效介質”，從而建立起均勻薄膜微觀結構與宏觀介電常數之間的聯系。該模型包含以下 3 種有效介質類型：

Lorentz-Lorenz 有效介質模型：對于介電函數分別為εa和εb的兩種介質隨機混合形成的最簡單異構介質，其有效介電函數可通過以下公式估算：

fa、fb分別為兩種介質的份額，且滿足fa+fb=1

Maxwell-Garnett 有效介質模型：上述 Lorentz-Lorenz 模型假設主介質為真空（即ε=1），而 Maxwell-Garnett 模型考慮了更一般的情況，即主介質的介電函數為εa，次要介質分散于主介質中。

當εh=εa時，有效介質函數ε的表達式

Bruggeman有效介質模型：當不同成分混雜在一起，無法區分主介質時，可采用Bruggeman有效介質模型，fj為第j種介質所占的體積份額，且Σfj=1。在擬合實驗數據時，若出現fj<0或fj>1的情況，表明有效介質近似不適用，或者物質的組成模型與實際情況不相符。通常，有效介質模型可用于薄膜粗糙表面和過渡層的分析，其公式為：

Graded 模型：Graded 模型與 EMA 模型有相似之處，均適用于兩種材料的混合材料，但不同的是，Graded 模型中混合材料層內不同深度的混合比是確定的，這一特性使其在特定混合結構薄膜的分析中具有獨特優勢。

Drude 模型：Drude 模型主要用于金屬自由電子氣、硅化物以及半導體等材料中的載流子吸收情況，其表達式為：

ωp:等離子共振頻率，γ:碰撞頻率，ε∞:為高頻介電常數，E:光子能量

洛侖茲振子模型：洛侖茲認為，物質分子是由一定數量的重原子核和外圍電子構成的復雜帶電系統，固體的介電函數可通過一定數量的洛侖茲振子的和近似表示，這一近似被稱為簡諧振子近似，簡諧振子模型適用于晶態半導體材料，當材料特征不明確時，選用該模型進行分析是較為合適的選擇,其表達式為：

Aj:振幅，與載流子密度、電荷、質量相關；E0j:振子的共振能量；Γj:振子的展寬系數，與振子的阻力有關

Forouhi-Bloomer 模型：Forouhi 和 Bl oomer 針對非晶態半導體，通過量子力學處理并結合 K-K（Kramers-Kronig）關系，推導出包含 5 個參數的 Forouhi-Bloomer 模型，該模型更適合分析鐵電薄膜與半導體薄膜材料，其相關公式如下：

n(∞):無窮大能量時的折射率，Eg、A、B、C均為正的常數，κ(E):吸收系數，n(E):折射率

形模型：為了在較寬的頻譜范圍內準確表達物質的光學常數，通常需要綜合考慮上述多種模型，由此形成了形模型，其表達式為：

L(E):某些特定的線形，如高斯線形、洛倫茲形、臨界點線形等，B(E):能量緩變的背景

3

數據處理程序

flexfilm

主要包含以下步驟：設計參數→在設計窗口輸入材料→最優化窗口導入數據→材料窗口挑選物理模型→對透射系數、吸收系數、反射系數以及橢偏參數Δ、Ψ等進行計算→設定最大和最小厚度

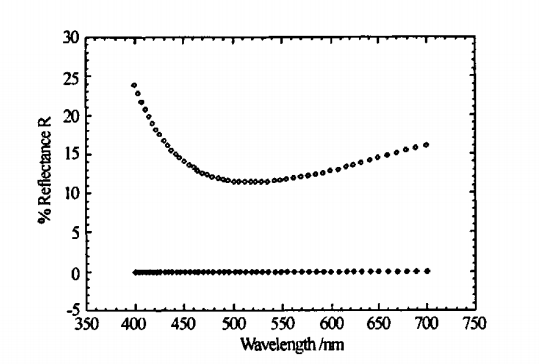

Si襯底上某種薄膜反射率的最優化圖像

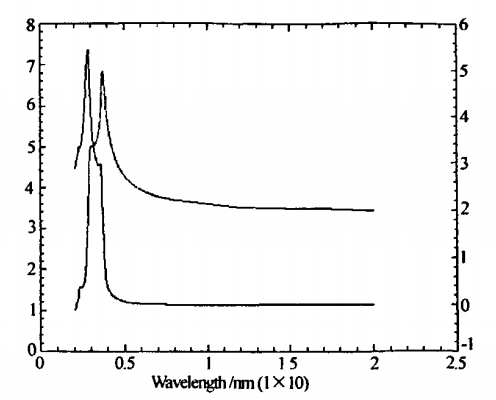

Si襯底的n、k圖

橢偏儀測量薄膜具有廣泛適用性，尺寸要求極低，方式靈活，較快的測量速度，表面造成的損傷最小，從偏振態變化提取結構信息，介電函數分析電子與幾何結構等優點。

橢偏光譜技術可以應用在固體薄膜光學性質測量、物理吸附與化學吸附、界面與表面分析、電化學、微電子等領域。

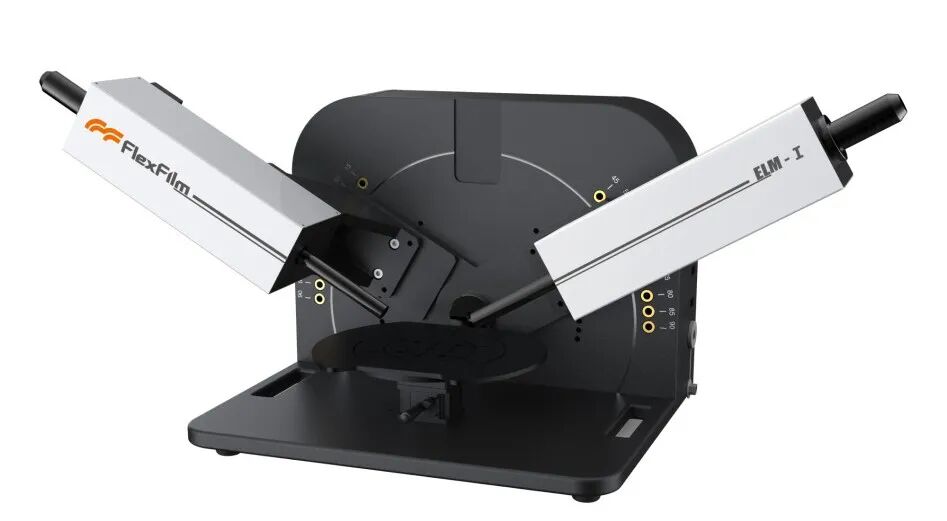

Flexfilm費曼儀器全光譜橢偏儀

flexfilm

Flexfilm費曼儀器全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm費曼儀器全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。

#薄膜厚度測量#橢偏儀原理#光學參數測量#有效介質模型#納米薄膜表征#橢偏儀應用

原文參考：《橢偏儀的原理和應用》
