一、案例背景

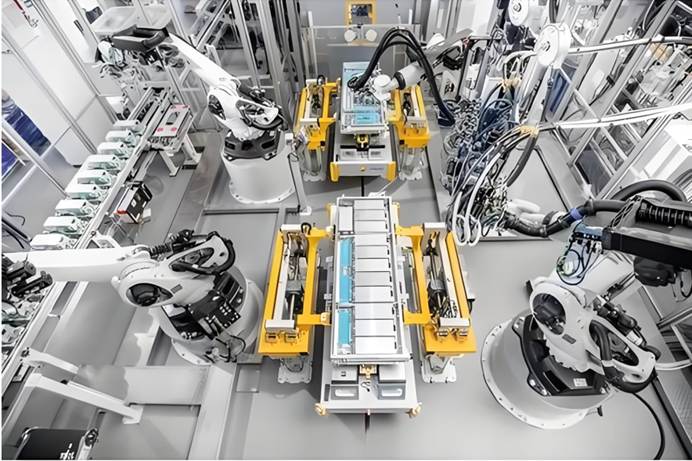

隨著新能源汽車行業爆發式增長，新能源電池制造朝著智能化、精細化方向升級，工業自動化與工業物聯網的深度融合成為企業核心競爭力。國內某大型新能源電池企業，聚焦動力電池電芯裝配、模組焊接全流程智能化改造，建設高標準自動化產線，旨在解決傳統產線協同差、追溯難、運維高的痛點，實現數字化管控升級。

該產線采用“主站統籌+分區控制”模式，核心控制系統選用羅克韋爾ControlLogix系列PLC作為EtherNet/IP主站，統籌MES指令下發、產線節拍協調及核心工藝管控，接入工業物聯網平臺實現數據集中監控；各分區（上料、裝配、焊接、檢測）選用倍福CX系列PLC作為EtherCAT主站，負責現場伺服、焊接機器人等執行機構本地控制，依托EtherCAT協議的實時性保障工藝精準。

然而，總線協議異構成為核心瓶頸：羅克韋爾主站基于EtherNet/IP協議，倍福主站基于EtherCAT協議，兩者無法直接互通，形成“信息孤島”。羅克韋爾主站無法獲取倍福分區的設備狀態、工藝參數等數據，倍?？刂普緹o(wú)法接收主站的配方、節拍切換指令，制約柔性生產與數據追溯，阻礙工業物聯網落地。經調研，企業選用塔訊TX161-RE-ECS/EIS網關（EtherNet/IP從站轉EtherCAT從站），構建異構互聯解決方案，實現全流程協同管控。

二、塔訊TX161-RE-ECS/EIS網關功能簡介

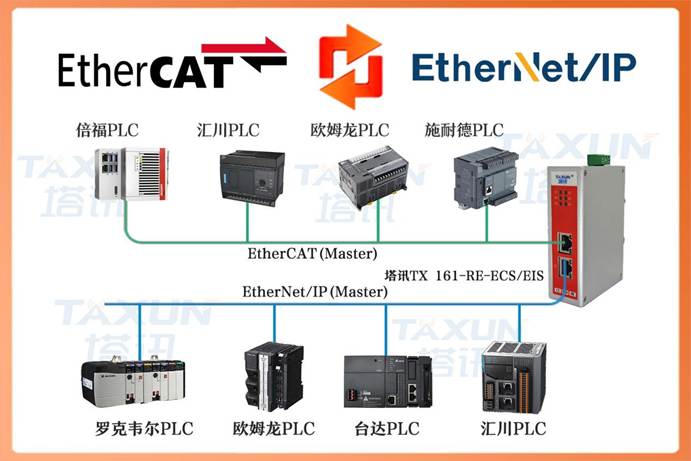

塔訊TX161-RE-ECS/EIS網關是專為工業自動化異構設備互聯設計的高性能工業網關，核心聚焦EtherNet/IP從站轉EtherCAT從站雙向協議轉換，兼顧數據采集、物聯網接入等功能，適配新能源電池產線嚴苛場景，核心功能如下：

1.雙向協議轉換：作為專業協議轉換設備，可同時作為兩種協議從站，內置高性能芯片，轉換延遲≤5ms、丟包率＜0.1%，實現雙主站數據無縫互通，破解總線協議異構難題。

2.多主站兼容：內置羅克韋爾、倍福等品牌驅動庫，無需修改原有程序即可快速集成，適配工業自動化多品牌設備協同需求。

3.數據采集與存儲：作為數據采集器，實時采集雙網絡數據，支持?jǐn)帱c(diǎn)續傳與本地加密存儲，為數據追溯、質量分析提供支撐，助力工業物聯網數據閉環。

4.物聯網接入：作為智能網關，支持MQTT、OPC UA協議，可將數據上傳至工業物聯網平臺，實現遠程運維、故障報警等功能，推動工業物聯網落地。

5.工業級可靠性：IP40防護、寬溫寬壓運行，抗電磁干擾、粉塵能力強，具備故障自愈功能，保障產線長期穩定運行，凸顯工業網關優勢。

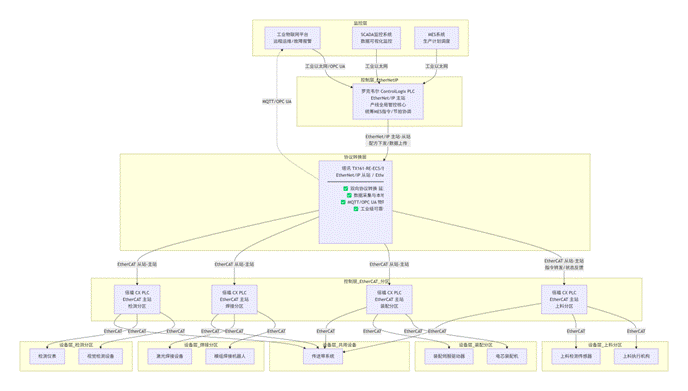

三、案例結構拓?fù)鋱D

四、項目痛點

引入塔訊TX161-RE-ECS/EIS網關前，產線面臨6大核心痛點，嚴重影響工業自動化水平與生產效率：

1.總線協議異構，信息孤島突出：兩種協議無法直接交互，羅克韋爾主站與倍福主站各自獨立，全產線協同效率低下，總線協議壁壘難以突破。

2.集中監控困難，運維成本偏高：需部署兩套獨立監控軟件，操作人員切換繁瑣，故障排查耗時久（平均2小時以上），每月運維成本達5萬元，無法實現工業物聯網遠程運維。

3.柔性生產受阻，換產效率低：電池型號多樣，配方參數需手動錄入兩個主站，換產耗時1.5小時，易出錯，產品合格率僅92%，制約產能釋放。

4.數據追溯困難，不合規：數據分散存儲，無法集中采集管理，缺乏專業數據采集器，難以形成完整追溯鏈條，無法滿足行業合規要求。

5.工藝協同不足，質量不穩定：各工位節拍不匹配，出現裝配、焊接偏差，產品合格率難以提升。

6.工業物聯網落地受阻：數據無法統一接入平臺，智能網關缺失，數字化、智能化管控?zé)o法實現。

五、解決方案

針對上述痛點，以塔訊TX161網關為核心，構建EtherNet/IP與EtherCAT異構互聯系統，實現雙主站無縫互通，推動工業自動化與工業物聯網升級，具體方案如下：

1.核心設備選型：選用塔訊TX161-RE-ECS/EIS網關，支持EtherNet/IP從站轉EtherCAT從站雙向協議轉換，適配雙主站異構互聯需求，具備工業網關的高可靠性，適配產線嚴苛環境。

2.網絡架構設計：采用“雙主站+單網關”架構，網關一端作為EtherNet/IP從站接入羅克韋爾主站網絡，另一端作為EtherCAT從站接入倍福主站網絡，通過內置協議轉換引擎，實現數據幀實時解析、映射與轉發，完成指令與數據無縫橋接。

3.數據采集與上傳：塔訊TX161作為數據采集器，實時采集雙主站的控制指令、工藝參數、設備狀態等數據，通過以太網接口以MQTT、OPC UA協議上傳至工業物聯網平臺，實現數據集中管理與分析。

4.系統集成與現場部署：通過塔訊專用軟件完成參數配置，無需修改原有設備程序；網關采用導軌式安裝于中控區域，靠近雙主站減少線路損耗，工業級設計（IP40、寬溫寬壓）適配產線粉塵、電磁干擾等環境。

六、實施配置過程

實施配置遵循“設備部署→參數配置→聯調測試→試運行→正式上線”流程，貼合雙主站設備特性，確保協議轉換穩定，具體過程如下：

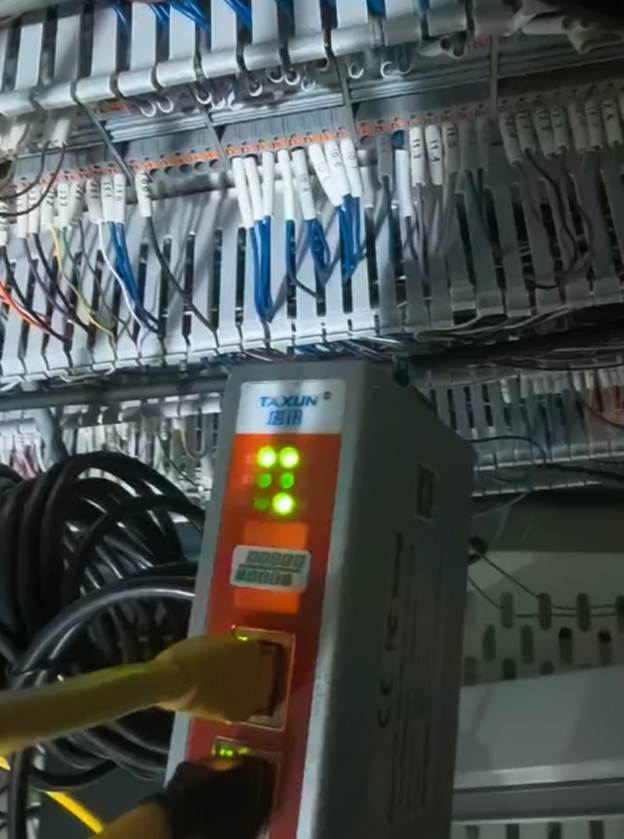

1.現場設備部署：將塔訊TX161網關導軌式安裝于中控區域，距離雙主站不超過5米，連接通信線路（網關EtherNet/IP端口連羅克韋爾主站，EtherCAT端口連倍福主站），接入24VDC電源，確保線路牢固。

2.網關基礎配置：安裝塔訊專用軟件，電腦連網關配置IP（與雙主站同網段），設置通信參數，確保網關被雙主站正常識別。

3.協議映射配置（：添加雙主站設備模型，設置數據映射規則，將羅克韋爾主站指令映射至倍福主站，將倍福主站數據映射至羅克韋爾主站，保存配置并重啟網關生效。

4.主站配置與聯調測試：在羅克韋爾、倍福專用軟件中添加網關作為從站，配置通信參數；聯調測試協議穩定性、數據實時性及異常自愈能力，排查解決通信問題。

5.試運行與正式上線：試運行期間監控系統運行狀態，優化配置；確認穩定后正式上線，完成實施全過程。

七、應用效果及實施前后對比

塔訊TX161網關的應用，徹底打通協議壁壘，解決項目痛點，推動產線升級，實施前后效果對比顯著：

（一）實施前

協同效率低，人均小時產能80件；運維成本高（月均5萬），故障排查久；換產耗時1.5小時，合格率92%；數據追溯難，工業物聯網落地受阻，工業自動化水平不足。

（二）實施后

1.協同效率提升50%，人均小時產能達120件，工業自動化水平大幅提高；

2.運維成本降低60%（月均2萬），故障排查縮短至30分鐘內，實現遠程運維；

3.換產耗時縮短至30分鐘，參數零錯誤，合格率提升至99.2%，滿足柔性生產；

4.實現全流程數據追溯，符合行業合規；

5.工業物聯網成功落地，實現數據可視化與遠程管控；

6.網關無故障運行超1000小時，保障產線穩定運行，充分發揮工業網關價值。

八、案例總結

本次項目以塔訊TX161-RE-ECS/EIS網關為核心，成功解決羅克韋爾與倍福雙主站的總線協議異構難題，實現新能源電池產線全流程協同管控，推動工業自動化與工業物聯網深度融合，為企業數字化轉型提供了可行方案。

在工業自動化多品牌集成常態化背景下，協議轉換是破解信息孤島的關鍵，塔訊TX161網關憑借高效的協議轉換、強大的數據采集與工業級可靠性，適配新能源等多行業嚴苛場景，有效提升生產效率、降低成本、保障質量。該案例充分證明，塔訊TX161作為專業工業網關與協議轉換設備，可廣泛賦能各行業，助力企業實現智能化升級，提升核心競爭力。
