在生物制藥行業智能化轉型進程中，工業自動化與工業物聯網的深度融合是保障疫苗生產質量、提升效率的核心。生物疫苗生產對發酵、純化、灌裝等工藝的參數精度和實時監控要求極高，本文結合實際項目，詳細闡述羅克韋爾ControlLogix PLC（EtherNet/IP主站）與倍福PLC（EtherCAT主站）的互聯方案，通過塔訊TX161-RE-ECS/EIS網關（物聯網網關/智能網關/工業網關）實現總線協議互通與數據采集器功能落地，精準管控全流程工藝參數，為同類車間智能化升級提供參考。

一、案例背景

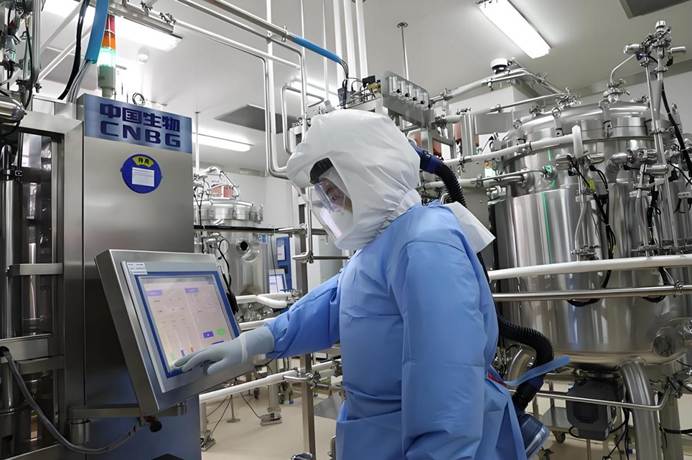

本案例應用于某國家級生物疫苗生產基地核心車間，該車間承擔疫苗發酵、純化、灌裝等核心任務，年產能數千萬劑，嚴格遵循GMP規范，保持恒溫恒濕無菌環境。隨著市場需求增長，原有控制系統的局限性凸顯，成為產能提升的瓶頸。

車間采用雙PLC主站架構：羅克韋爾ControlLogix PLC（EtherNet/IP主站）負責發酵工段參數監控調節及純化工段調度，是工業自動化核心中樞；倍福PLC（EtherCAT主站）負責灌裝工段精準控制及設備狀態采集。

項目實施前核心痛點：一是兩種總線協議不兼容，無法直接互通，發酵參數無法實時同步至灌裝工段，易出現質量問題；二是缺乏專業工業網關與數據采集器，工業物聯網體系未搭建，數據采集依賴人工，存在滯后、遺漏，無法滿足GMP追溯要求；三是工藝管控粗放、故障排查低效、人工成本高，制約生產效能。

為解決上述問題，項目引入塔訊TX161-RE-ECS/EIS網關，通過其協議轉換與數據采集功能，實現雙PLC互通及全流程管控，提升生產質量與效率。

核心需求：實現雙PLC雙向數據互通，完成協議轉換；通過數據采集器功能采集全流程數據，上傳至工業物聯網監控平臺；優化工藝聯動，建立追溯體系，提升疫苗合格率與生產效率。

二、協議轉換網關的功能簡介

塔訊TX161-RE-ECS/EIS網關是適配工業自動化復雜場景的高性能工業網關/智能網關，兼具物聯網網關特性與數據采集器功能，專為疫苗車間高要求環境優化，核心功能如下：

（一）專屬協議雙向轉換功能

核心能力為EtherNet/IP從站轉EtherCAT從站雙向協議轉換，精準適配雙PLC通訊需求，可實現羅克韋爾PLC指令與倍福PLC反饋數據的雙向轉換，徹底解決總線協議壁壘，支撐工業自動化協同控制。

（二）全維度數據采集與上傳功能

作為專業數據采集器，可采集雙PLC運行狀態、各工段核心參數及設備故障信息，通過工業以太網上傳至工業物聯網監控平臺，數據存儲周期不低于3年，滿足GMP追溯要求，為工藝優化提供支撐。

（三）設備監控與異常預警功能

可實時監控自身及關聯設備運行狀態與通訊穩定性，當出現參數異常、設備故障或通訊中斷時，立即觸發預警并通過多渠道通知管理人員，降低生產風險，避免疫苗報廢。

（四）工業級高穩定性設計

采用工業級硬件架構，具備抗電磁干擾、寬溫適應（-40℃~85℃）、IP65防塵防水等特性，適配車間復雜環境；支持?jǐn)帱c(diǎn)續傳，確保數據采集完整連續。

（五）靈活配置與遠程運維功能

支持Web端、手機APP遠程配置管理，可調整協議轉換規則、采集頻率，降低運維成本；接口豐富，可靈活擴展，適配車間后續產能擴張與工藝升級，助力工業自動化與工業物聯網深度融合。

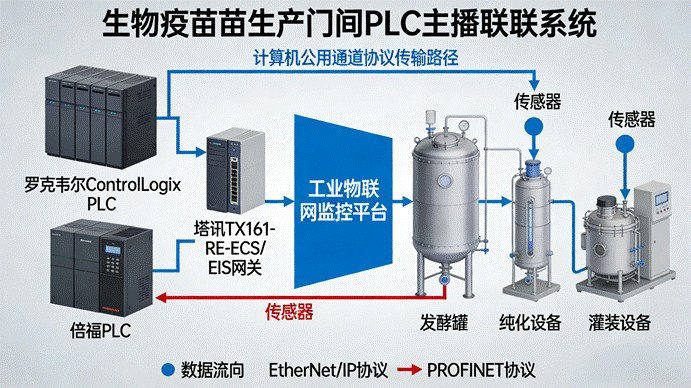

三、案例結構拓?fù)鋱D

四、解決方案

針對項目核心痛點，結合工業自動化與工業物聯網融合需求，制定以塔訊網關為核心的解決方案，實現全流程精準管控，滿足GMP要求。核心思路：以網關為協議轉換與數據中轉核心，實現雙PLC互通；依托數據采集器功能搭建監控體系；優化工藝邏輯，實現工段聯動與參數閉環控制。

（一）硬件部署方案

1.核心設備部署：中控室機柜部署塔訊網關（數據采集器與通訊樞紐），發酵、灌裝工段分別安裝對應PLC，服務器機房部署工業物聯網監控平臺服務器。

2.通訊鏈路搭建：羅克韋爾PLC與網關通過工業級屏蔽以太網建立EtherNet/IP連接，倍福PLC與網關建立EtherCAT連接，確保通訊穩定、低延遲、無丟包。

3.現場設備連接：傳感器連接至羅克韋爾PLC與網關，灌裝、檢測設備連接至倍福PLC，聲光報警器與網關聯動，保障異常預警及時響應。

（二）協議轉換方案

1.網關EtherNet/IP接口配置：設為主站模式，與羅克韋爾PLC配對，配置通訊參數，映射發酵、純化指令至網關數據區。

2.網關EtherCAT接口配置：設為主站模式，與倍福PLC配對，將羅克韋爾PLC指令轉換為EtherCAT協議，下發至灌裝設備。

3.雙向數據反饋：將倍福PLC采集的灌裝數據轉換為EtherNet/IP協議反饋至羅克韋爾PLC，實現雙PLC數據互通與工藝聯動。

（三）數據采集與監控方案

1.采集配置：明確采集范圍，設置1秒/次采集頻率，配置數據過濾規則，確保數據實時準確。

2.傳輸與存儲：數據實時上傳至監控平臺，存儲周期不低于3年，網關支持72小時本地緩存，避免數據丟失。

3.可視化監控與預警：平臺按工段展示參數趨勢與設備狀態，設置預警閾值，異常時多渠道通知管理人員，支持參數追溯與分析。

（四）工藝控制邏輯優化方案

1.聯動控制：羅克韋爾PLC根據發酵參數生成灌裝建議值，通過網關傳輸至倍福PLC，實現工段無縫銜接。

2.閉環控制：網關采集各工段實際參數反饋至雙PLC，實現參數自動調整，確保管控精準。

3.應急控制：出現嚴重異常時，網關觸發預警，雙PLC聯動停機，故障排除后可遠程恢復生產，同步記錄追溯信息。

五、實施配置過程描述

本項目實施嚴格遵循“前期準備→硬件部署→通訊調試→協議轉換配置→數據采集配置→監控平臺部署→系統聯調→試運行→驗收交付”流程，全程符合GMP管理規范。具體步驟如下：

（一）前期準備

設備清點與檢查：逐一清點羅克韋爾ControlLogix PLC、倍福PLC、塔訊TX161網關、發酵罐、灌裝設備及傳感器，檢查外觀接口并進行通電測試；準備調試工具（工業級屏蔽網線、調試電腦等）與軟件（RSLogix 5000、TwinCAT、網關配置軟件）。

現場環境確認：確認中控室、機房安裝位置及電源網絡環境，確保溫度18-25℃、濕度40%-60%，符合工業級與GMP要求；規劃通訊線路鋪設路徑，避開生產區與無菌區，采用隱蔽式鋪設。

參數規劃：提前規劃IP地址、子網掩碼，避免通訊沖突；制定協議轉換規則、數據采集點及工藝參數預警閾值，結合GMP要求設計數據追溯方案。

（二）硬件部署與接線

設備安裝：網關固定于中控室機柜，羅克韋爾PLC安裝于發酵工段控制柜，倍福PLC安裝于灌裝工段控制柜；現場設備按工藝要求精準安裝。通訊接線：采用屏蔽網線連接羅克韋爾PLC與網關（EtherNet/IP）、倍福PLC與網關（EtherCAT），做好接地與標識；檢查電源供電，確保電壓穩定。

現場設備接線：傳感器連接至羅克韋爾PLC與網關DI/DO接口，灌裝、密封檢測設備連接至倍福PLC，聲光報警器接入網關；全面檢查接線正確性，確保運行安全。

（三）通訊調試

設備通訊測試：通過RSLogix 5000、TwinCAT及網關配置軟件，分別測試與羅克韋爾PLC、倍福PLC、網關的通訊狀態，確保參數讀取與修改正常。

網關與雙PLC通訊測試：配置網關EtherNet/IP接口參數與羅克韋爾PLC匹配，確認通訊正常；配置EtherCAT接口與倍福PLC配對，確保鏈路暢通無丟包。

（四）協議轉換配置

EtherNet/IP從站配置：將網關EtherNet/IP接口設為從站模式，配置通訊周期（1秒/次）及數據映射規則，將羅克韋爾PLC的工藝指令映射至網關數據區。

EtherCAT從站配置：將網關EtherCAT接口設為從站模式，配置從站地址與通訊周期，與倍福PLC主站配對；設置雙向協議轉換規則，確保指令與反饋數據雙向互通。

協議轉換測試：通過羅克韋爾PLC下發發酵溫度調整指令，驗證網關轉換后倍福PLC能否正確接收；模擬灌裝設備數據反饋，確認羅克韋爾PLC可正常獲取，確保雙向轉換功能正常。

（五）數據采集與監控配置

采集點配置：在網關中添加采集點，分別采集羅克韋爾PLC（發酵溫度、pH值）、倍福PLC（灌裝劑量、密封合格率）及傳感器（溶氧量）數據，采集頻率設為1秒/次。

數據處理與過濾：配置數據過濾規則，剔除無效數據，設置閾值標記異常值；配置本地存儲與實時上傳策略，確保數據可追溯。

監控平臺配置：部署工業物聯網監控平臺，與網關建立連接；搭建可視化界面，按工段分區展示數據，設置工藝參數預警閾值及短信/郵件通知方式。

（六）系統聯調與試運行

系統聯調：?jiǎn)?dòng)全系統，測試工藝指令下發、設備響應、數據上傳及故障預警功能，確保發酵、純化、灌裝等環節協同運行，數據準確無誤。

試運行：連續試運行15天（符合GMP驗證要求），24小時值守監測，記錄運行數據，及時優化通訊卡頓、參數偏差等問題，確保系統穩定。

驗收交付：全面檢測系統功能，確認工藝參數管控精度、數據采集準確性等指標達標；整理實施文檔、測試報告、操作手冊及追溯記錄，完成交付與人員培訓。

六、項目痛點、應用效果及實施前后效果對比

（一）項目痛點

1.總線協議不兼容，雙PLC無法互通，工藝銜接斷層；

2.缺乏工業網關與數據采集器，數據無法統一采集追溯，不符合GMP要求；

3.工藝管控不精準，疫苗合格率僅96.2%；

4.故障排查低效，平均停機45分鐘/次；

5.自動化程度低，人工成本高。

（二）應用效果

1.突破協議壁壘，實現雙PLC雙向互通與工段協同；

2.完善工業物聯網數據體系，實現全流程數據追溯；

3.疫苗合格率提升至99.7%，減少報廢成本；

4.平均停機時間縮短至10分鐘內，保障生產連續；

5.自動化水平提升，人工成本降低45%；

6.滿足GMP要求，提升企業合規性。

（三）實施前后效果對比

具體對比如下表所示：

七、案例總結

本案例針對疫苗車間雙PLC協議不兼容、數據采集困難等核心痛點，以塔訊TX161-RE-ECS/EIS網關為核心，搭建工業自動化與工業物聯網融合解決方案，成功實現雙PLC雙向互通與全流程工藝管控，滿足GMP要求，顯著提升了生產質量與效率，降低了運營成本。

實踐表明，工業網關作為核心樞紐，可有效解決總線協議壁壘，同時發揮數據采集器作用，為疫苗車間智能化升級提供可靠支撐。塔訊網關的工業級穩定性與靈活擴展性，完美適配疫苗車間復雜環境與高要求生產標準。

在生物制藥行業智能化發展趨勢下，總線協議互通與數據精準管控是實現疫苗生產標準化、智能化的關鍵。本案例為同類車間智能化改造提供了可落地的參考方案，未來可結合大數據、人工智能技術，進一步提升車間智能化水平，推動行業高質量發展。

（相關技術交流咨詢售后請與王工留言）
