大家好。在電源系統設計中，拓撲結構的清晰性與準確性直接影響整板的供電質量與器件可靠性。傳統的設計方式往往依賴人工逐級追溯電源網絡，效率低且容易遺漏負載連接錯誤。通過電源拓撲分析功能，軟件可以同步當前原理圖設計，自動提取并構建電源分配網絡（PDN）的樹狀結構，幫助工程師快速識別電壓異常、過應力風險等設計缺陷。

本次分享將帶你掌握電源拓撲分析的具體操作方法。以下是關鍵步驟總結：

一：啟動拓撲分析

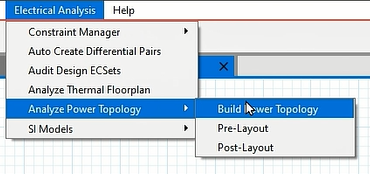

點擊頂部菜單欄Electrical Analysis→Analyze Power Topology。

二：構建與查看拓撲結構

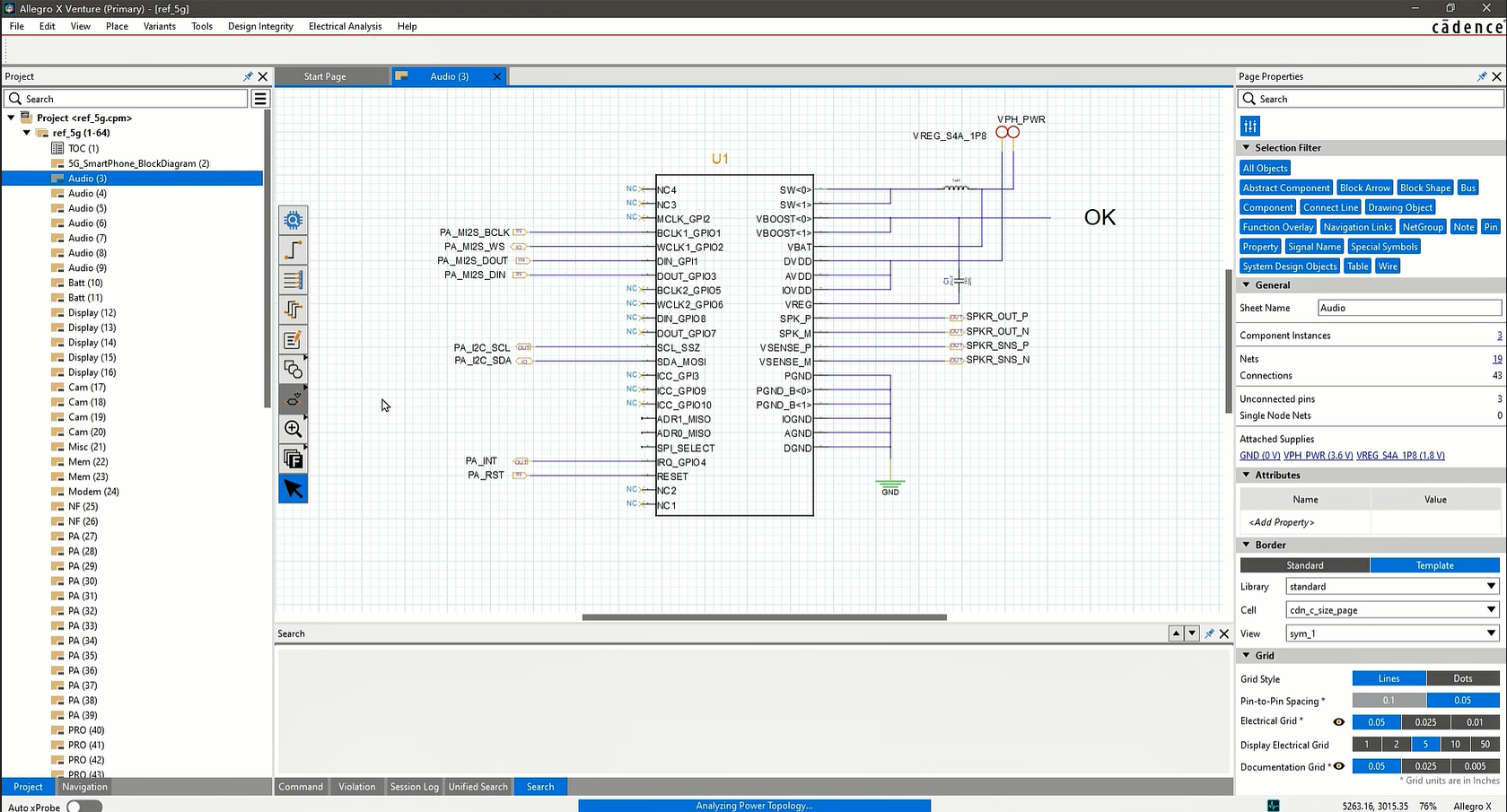

運行拓撲構建，系統自動生成電源分配結構圖。

在結構圖中，點擊分支節點上的收縮/展開按鈕可逐級查看電源的來源、去向以及具體負載。

利用左側的快捷按鈕可切換視圖模式，便于觀察電源命名、供電層級等信息。

三：執行原理圖層級分析

點擊左側的分析按鈕，對當前原理圖進行電源拓撲評估（無需Layout數據）。

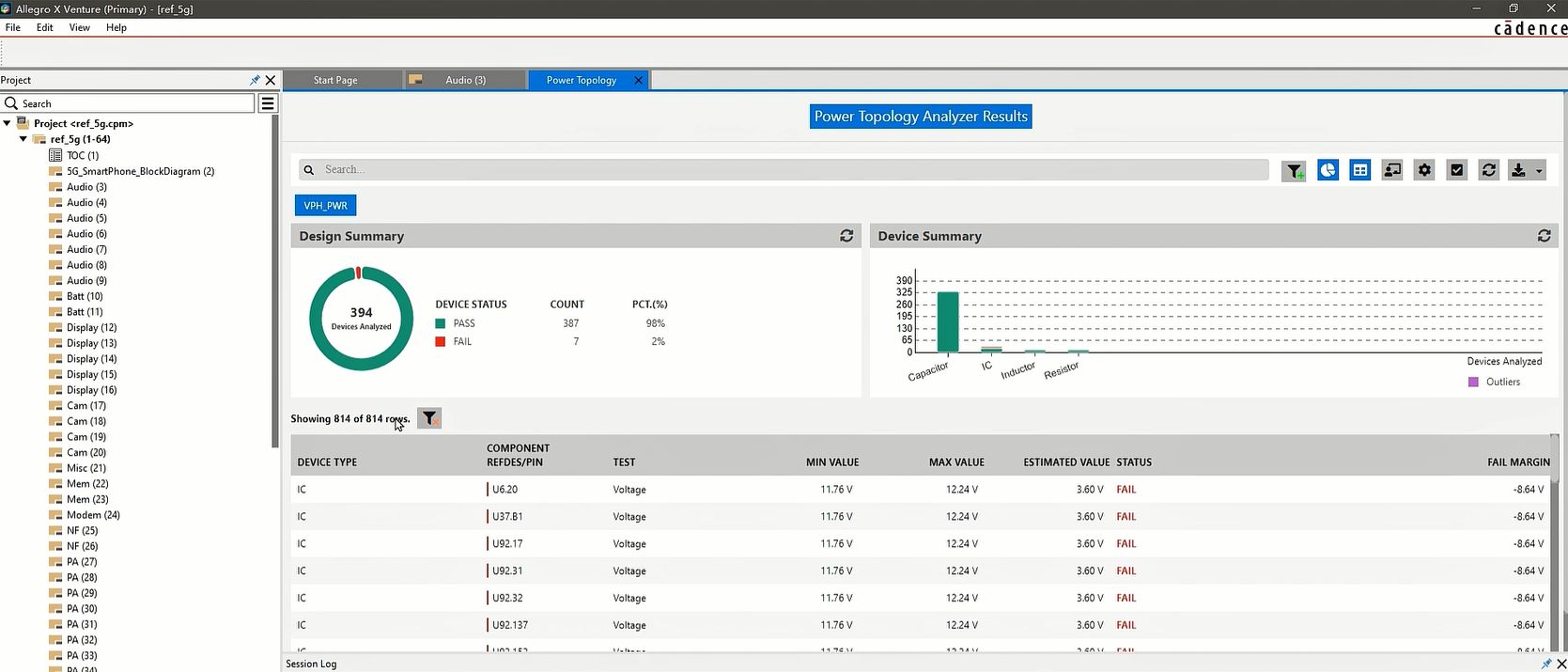

分析完成后，右側區域按類別展示結果匯總，左側顯示整體評估概況。

四：解讀結果并定位問題

Device Summary區域列出每個器件的詳細情況，包括電壓最小值、最大值、評估實際值。

若實際值超出規格范圍，該器件會被標記為Fail。

雙擊有問題條目，可直接跳轉定位至原理圖中對應位置，便于快速修改。

五：存檔與復查

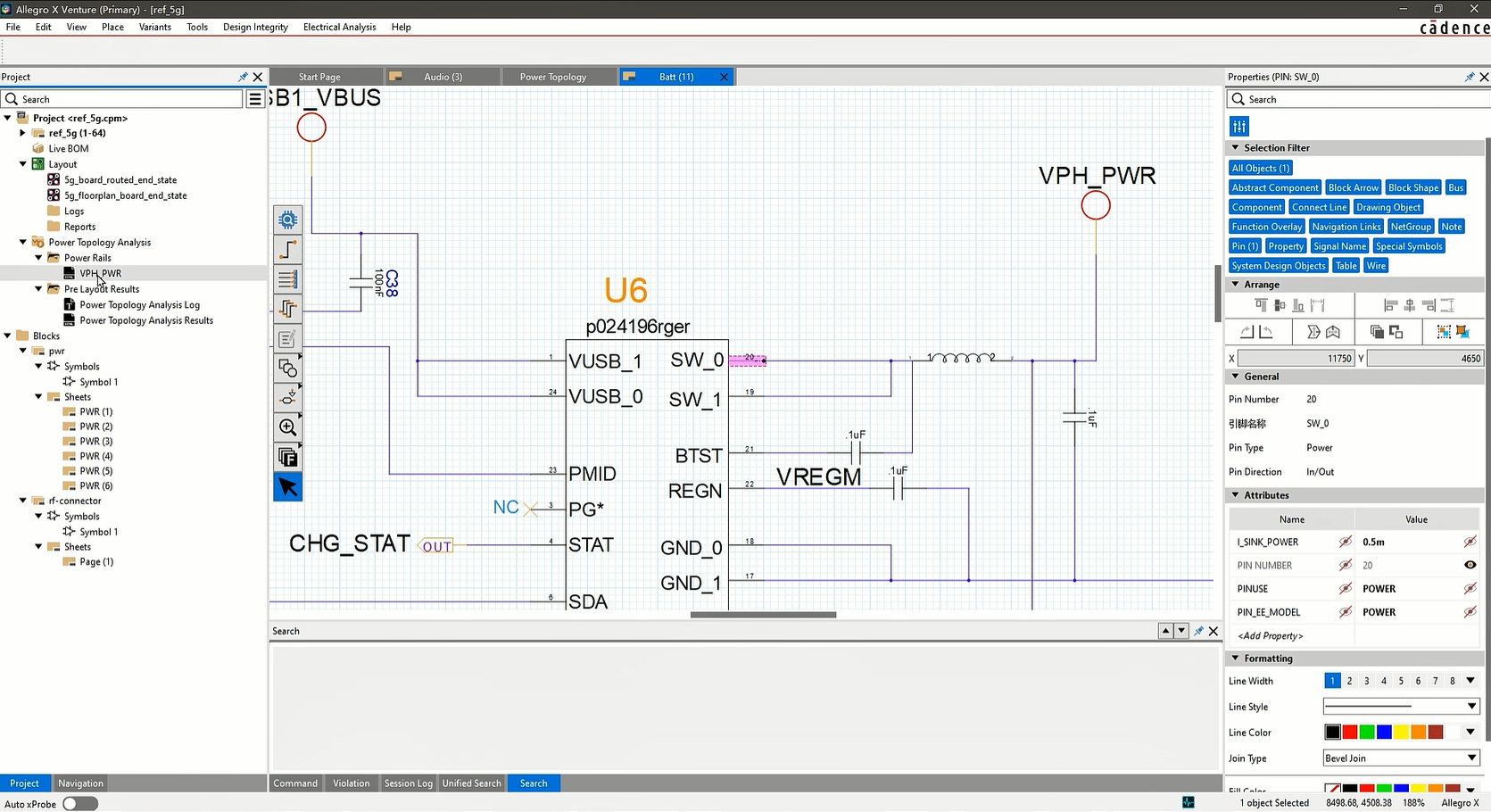

在左側工程面板中找到VPH_PWR文件夾，所有分析結果均自動保存于此，可隨時雙擊查閱歷史記錄。

通過以上五步，即可系統化完成電源網絡的拓撲分析與驗證。
