大家好。在PCB設計流程中，從原理圖到版圖的數據傳遞是承上啟下的關鍵環節。傳統方式下，工程師需要手動生成網表、創建PCB文件、再逐一導入封裝與連接關系，操作繁瑣且容易出錯。Cadence 25.1 進一步加強了原理圖與 PCB Editor 的集成能力，通過Export to Layout（輸出至版圖）功能，可以直接將設計數據一鍵傳遞至版圖環境，并支持輸出完成后自動啟動 PCB Editor，真正實現原理圖與版圖之間的無縫協同。

本次分享將演示如何利用這一集成功能，完成從原理圖到 PCB 版圖的快速輸出與初始環境搭建。以下是關鍵步驟總結：

一：原理圖輸出至版圖

• 打開原理圖，點擊菜單File→Export→Export to Layout。
• 在彈出的窗口中選擇PCB Editor，設定輸出文件名稱。
• 勾選Launch Allegro PCB/Package Layout，系統將在輸出完成后自動啟動 PCB Editor。
• 點擊OK執行輸出，等待下方進度條完成。

二：初始化PCB環境

• PCB Editor 自動啟動后，根據彈出的 License 選擇窗口選擇可用許可證（如 Allegro X Designer）。
• 點擊菜單Setup→Design Parameters，確認設計單位與精度。

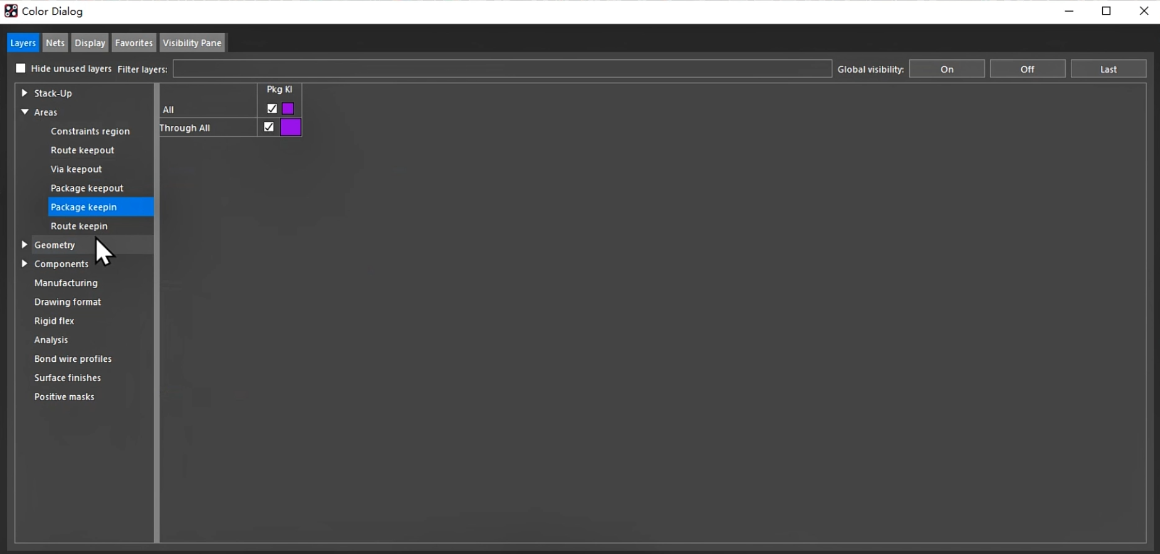

• 打開Color管理器，確保Package Keepin與Design Outline層面顯示為開啟狀態（可將 Design Outline 設為醒目顏色以便區分）。

三：繪制板框與約束區域

• 根據結構尺寸繪制板外形（Design Outline）。
• 系統會根據規則自動生成配套的 Package Keepin區域，無需手動繪制。

四：快速放置元器件

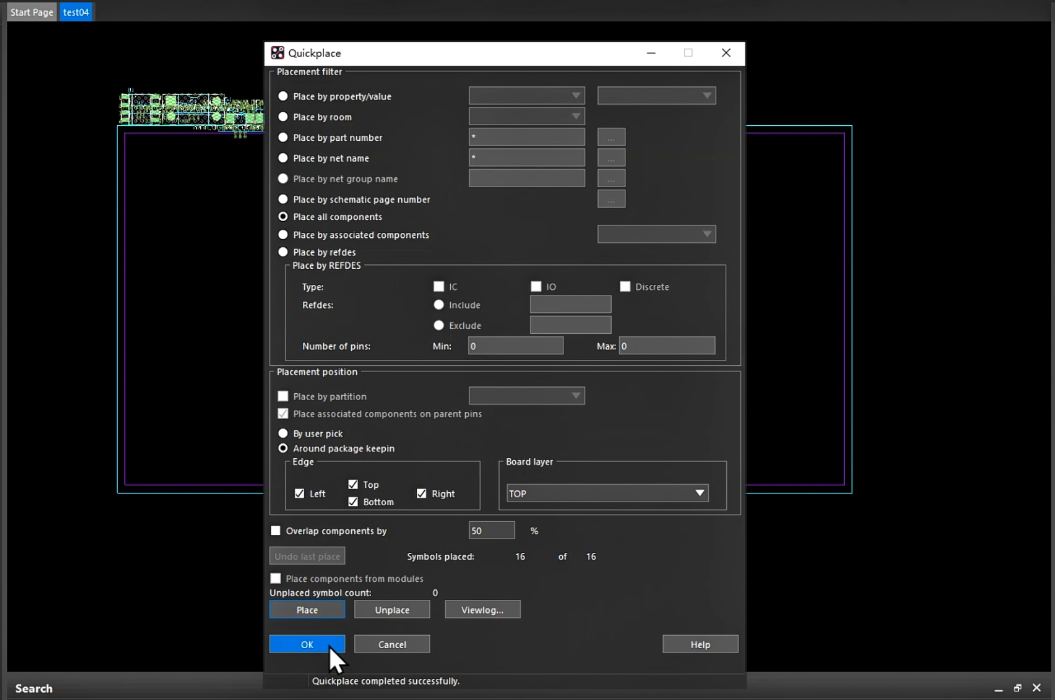

• 點擊Place→Quickplace，打開快速放置設置面板。
• 點擊左下角Place按鈕，后臺的元器件將被釋放并排列在工作區邊緣。

五：優化顯示與布局

• 利用Color管理器關閉不必要的層面，只保留關鍵層（如焊盤、絲印等）。

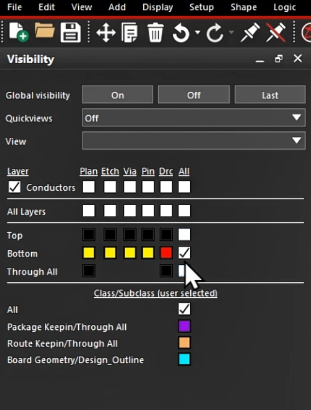

• 將常用層面添加至右側的Visibility面板，便于后續快速開關。
• 確認顯示整潔后，即可正式進入布局布線階段。

通過以上五步，即可完成從原理圖到PCB版圖的數據傳遞與環境初始化，顯著提升前后端協同效率。
