大家好。在電子設計自動化流程中，電應力分析是確保元器件長期可靠性的關鍵環節。傳統方式下，工程師需要在多個界面間反復跳轉來完成基本設置、參數核查與分析運行，操作路徑長且容易遺漏問題點。在最新版本中，新增的電應力分析流程管理器將相關設置集中整合，引導用戶按步驟依次檢查并執行分析，同時通過直觀的標識提示異常項，大幅提升了操作效率與設計質量。

本次分享將以新版電應力分析流程管理器為例，演示如何快速完成一次規范的過應力分析。以下是關鍵步驟總結：

一：打開流程管理器

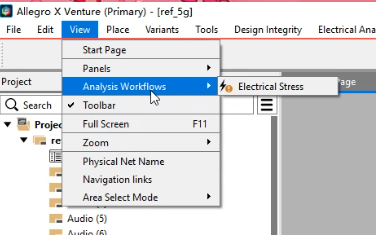

點擊菜單欄View→Analysis Workflows→Electrical Stress，彈出EOS Workflow窗口。

二：集中檢查各項配置

在流程管理器中，依次核查以下模塊：

查看基本設置：點擊后跳轉至“原理圖審核設置”對應位置。

無效值/引腳屬性/查看可選設置：點擊后跳轉至“電應力設置”對應位置。

排查標識：若某部分存在異常，右側會顯示黃色感嘆號，鼠標懸?？刹榭淳唧w問題信息；修改完成后標識自動消失。

三：執行分析

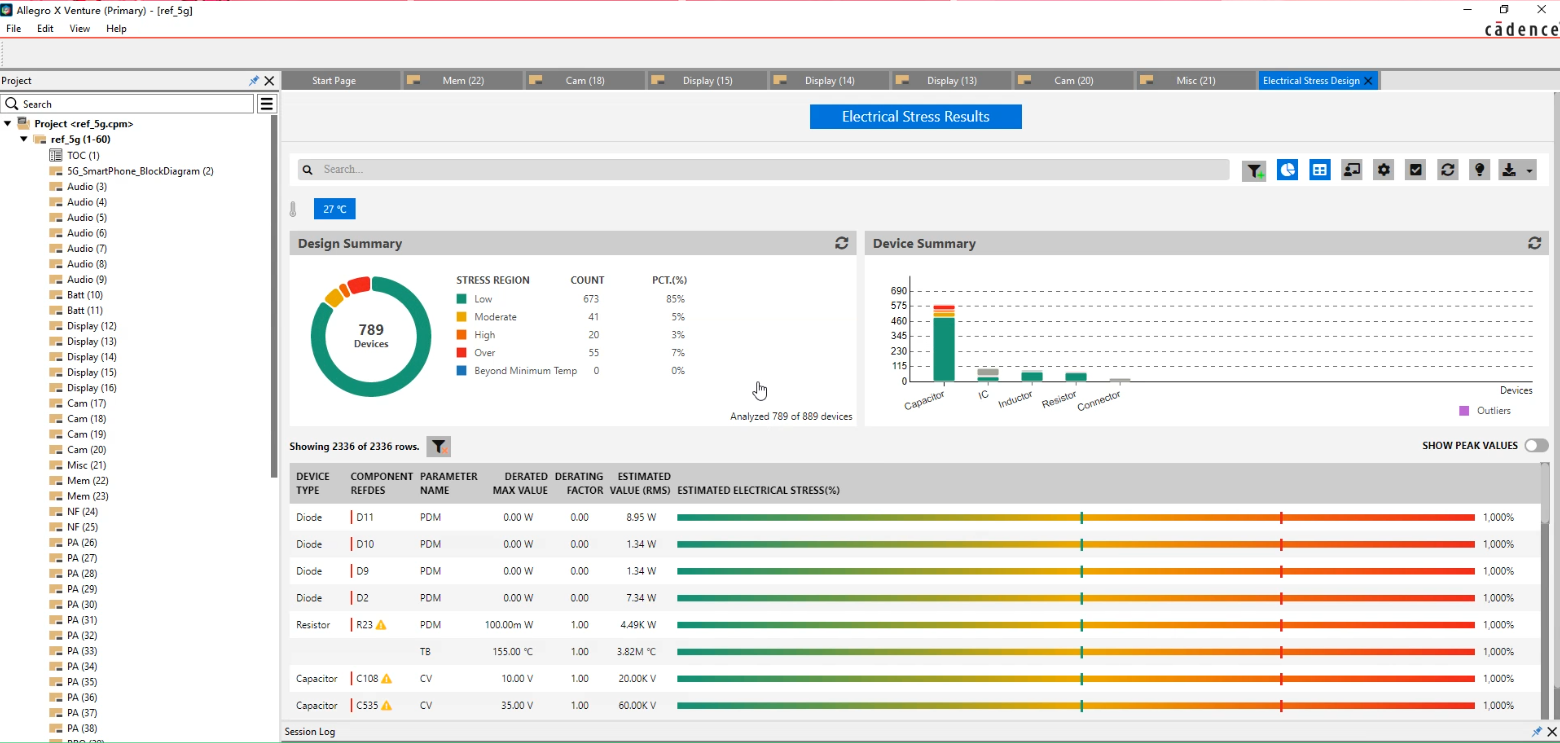

確認所有配置項均無警告后，點擊Analysis模塊中的Start，啟動電應力分析。

通過以上三步，即可高效完成電應力分析的配置與執行。接下來，讓我們通過視頻演示，具體看一下流程管理器中各項設置的跳轉邏輯以及問題定位與修正的操作細節。
