大家好。在電子設計過程中，元器件是否會在實際工況中因電壓或電流超標而損壞，是決定產品長期可靠性的核心問題。如果在設計階段未能及時發現過應力風險，往往會導致后期改板甚至現場失效。電應力分析（Electrical Stress Analysis）正是針對這一需求的功能——它能夠在原理圖階段，系統性地量化評估每個器件所承受的電壓、電流是否超出規格范圍，幫助工程師提前識別并修正設計隱患。

本次分享將帶大家完整了解電應力分析從配置到報告的整個流程。以下是關鍵步驟總結：

一：打開電應力分析配置界面

點擊頂部菜單Design Integrity→Configure→Electrical Stress Settings...。

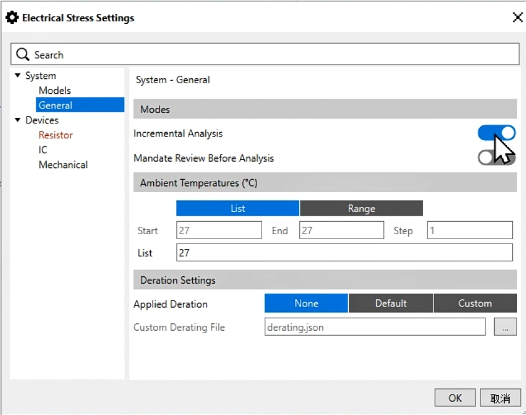

二：配置分析參數

模型選擇：選擇使用系統默認模型或自定義模型。

General設置：設定是否僅針對剛修改的部分進行局部分析（可按需靈活選擇）。

器件確認：若勾選“器件確認”，系統會強制要求逐一確認每個器件后才開始分析（演示時可暫不勾選）。

器件參數設定：在界面下方區域，根據實際電路情況，逐類填寫或修改器件的電壓、電流限值等參數。填寫完成后點擊OK保存。

三：執行電應力分析

點擊Design Integrity→Analyze Electrical Stress。

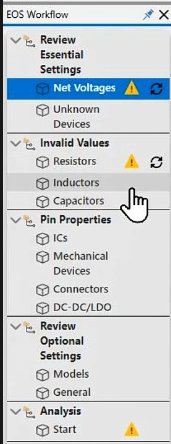

分析過程中，左側會彈出流程樹面板，實時展示各類器件的分析進度及風險提示。

如遇到彈窗提示，請仔細閱讀并根據實際情況確認。

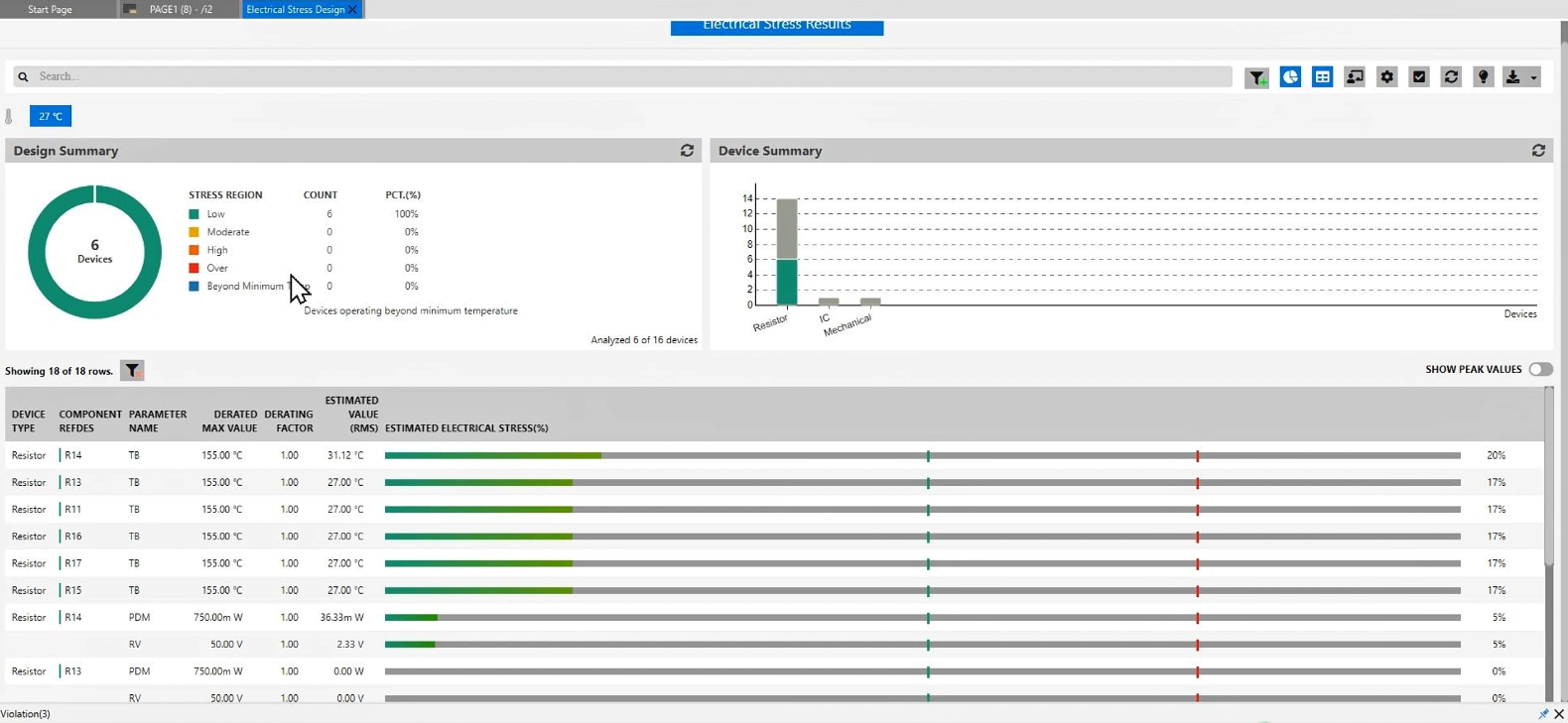

四：解讀結果報告并定位問題

報告左側：按嚴重程度（低、中、高、Over超標）展示整體風險概況。

報告右側：按器件類別展示統計信息。

下方詳細列表區：雙擊任意條目，可直接跳轉定位到原理圖中對應的器件。

五：迭代優化與重新分析

根據報告提示修改圖紙，點擊右上角功能按鈕可隨時調整規則并重新運行分析，直至所有應力指標符合要求。

通過以上五步，即可系統化完成電應力分析。
